LINE LINII WYKORZYSTAJĄCEJ DLAma spłaszczyć i pokroić cienkie cewki metalowe na długości przed ustaleniem. Ta linia przecięcia światła do długości jest szeroko stosowana w branży przetwarzania metali, szczególnie do precyzyjnego cięcia ze stali węglowej, ze stali nierdzewnej i metali nieżelaznych.

W tym artykule zawiera szczegółową analizę podstawowej struktury, przepływu procesu, kluczowych parametrów technicznych i podstawowych zalet miernika światła wyciętego na maszynę do długości, zapewniając czytelnikom głębsze zrozumienie tego wysoce wydajnego sprzętu do przetwarzania.

Komponenty światła przecięte do linii długości

A Maszyna wskaźnika światła do długościZazwyczaj składa się z wielu części, które współpracują ze sobą w celu osiągnięcia wydajnego i precyzyjnego przetwarzania. Poniżej znajdują się główne elementy linii rozcięcia w mierniku światła:

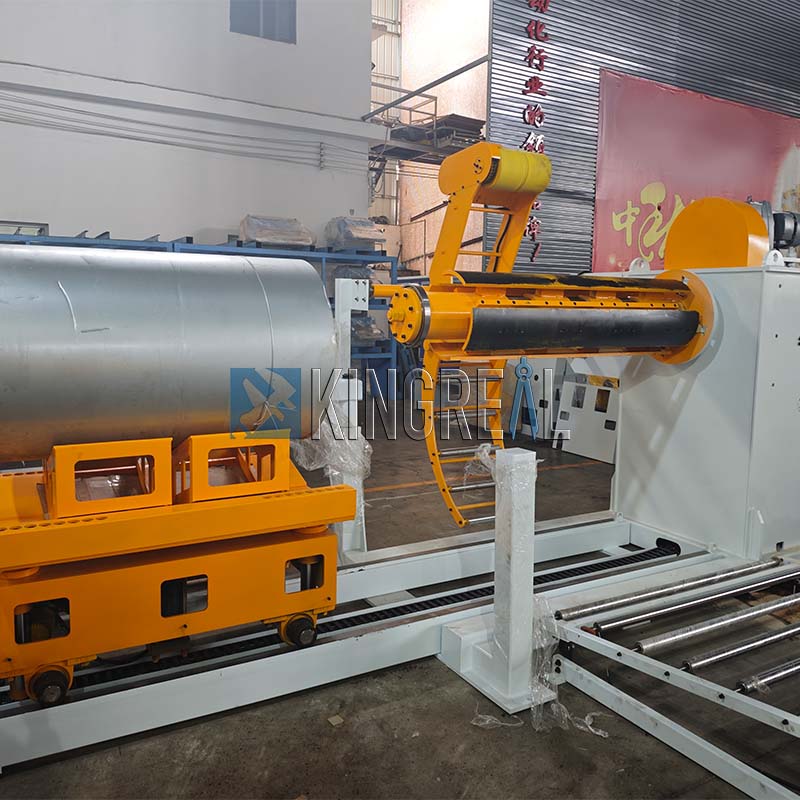

Ładowanie wózka do przecięcia miernika światła do długości: transportuje metalowe cewki z obszaru magazynowania do dekooilera.

DECOOLLER DO LINII WYKORZYSTANIA MARZEMU ŚWIATŁU DLA DŁUGOŚCI: Odpręża metalowe cewki do późniejszego przetwarzania.

Naciśnij podkładkę do linii odcięcia miernika światła do długości: Zapewnia, że ​​cewki pozostają stabilne podczas przetwarzania.

Jednostka wyrównania dla linii przecięcia miernika światła do długości: Poziomy cewki w celu wyeliminowania każdego zginania i zapewnienia dokładności podczas kolejnego przetwarzania. Dostępne są sześciostopniowe, czterostopniowe lub dwustopniowe jednostki poziomowe, w zależności od potrzeb klientów.

Movable Bridge, Guide and Correction Urządzenie oraz mechanizm rozmiaru: Prowadzić i ustawić zwinięty arkusz, zapewniając, że pozostaje on w prawidłowej pozycji podczas procesu ścinania.

Urządzenie laminowane do linii przecięcia miernika światła do długości: opcjonalnie, nakłada folię ochronną na powierzchnię arkusza.

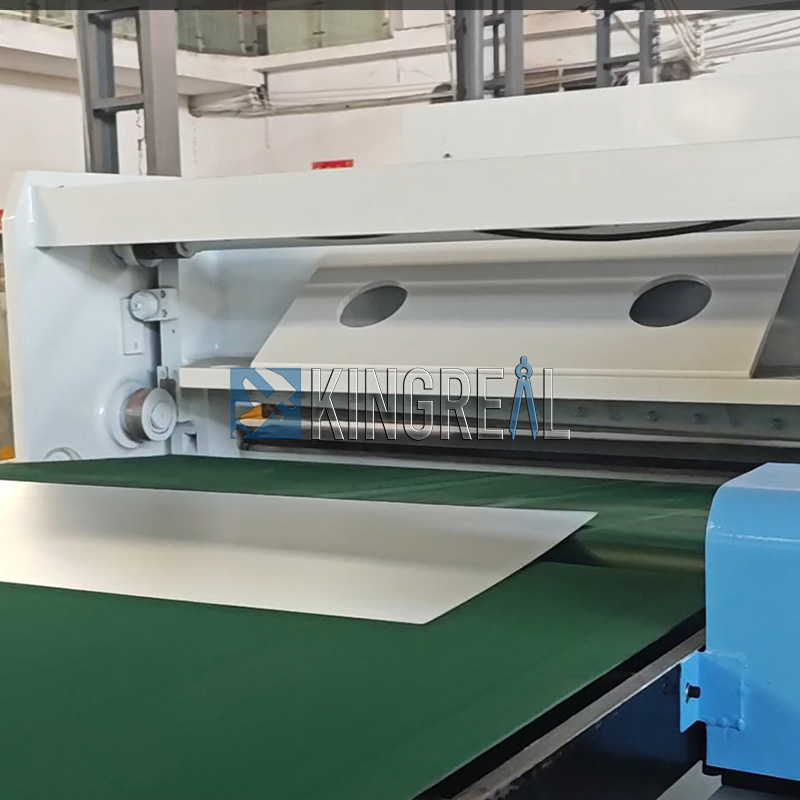

Maszyna do ścinania do Maszyny Ściętej do Maszyna do długości: Tłok wyrównany arkusz zwinięty w arkusze o wcześniej określonej długości. Maszyny ścinające mogą być mechaniczne lub hydrauliczne, dostosowując się do różnych materiałów i grubości.

Tabela przenośnika do maszyny do przecięcia w mierniku światła: Maszyna: Transuje prześcieradło do następnego etapu procesu.

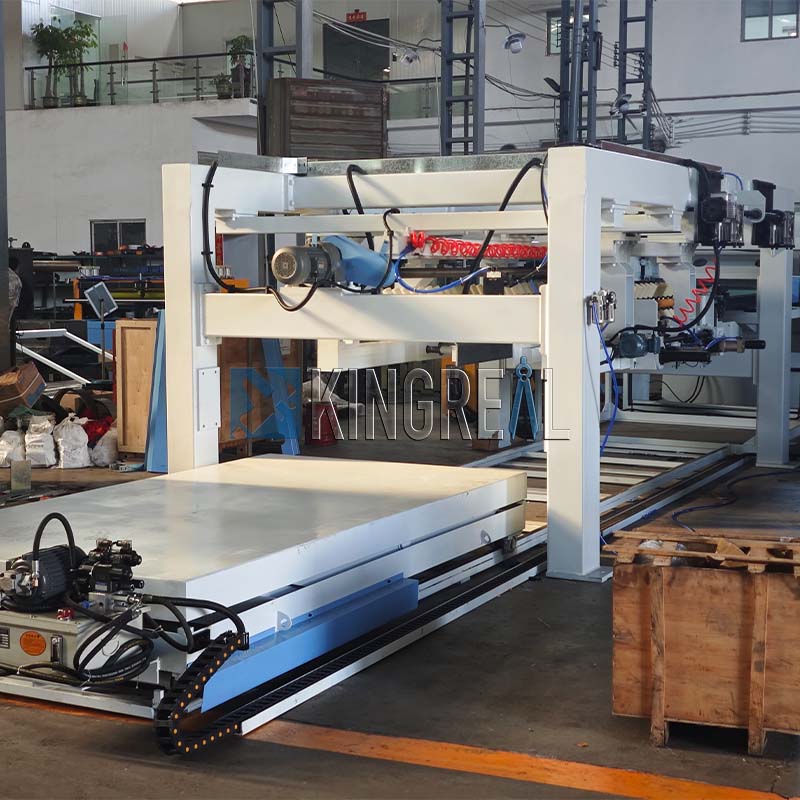

Pneumatyczny stojak na układanie, hydrauliczna platforma do podnoszenia i przenośnik stół wałkowy: Urządzenia te automatyzują stosy i transport, poprawia wydajność.

Hydrauliczne i elektryczne systemy sterowania: moc i kontrola całej linii produkcyjnej, zapewniając skoordynowane działanie wszystkich komponentów.

Wszystkie komponenty są kontrolowane przez PLC, zapewniając wysoki stopień automatyzacji i niezawodności.

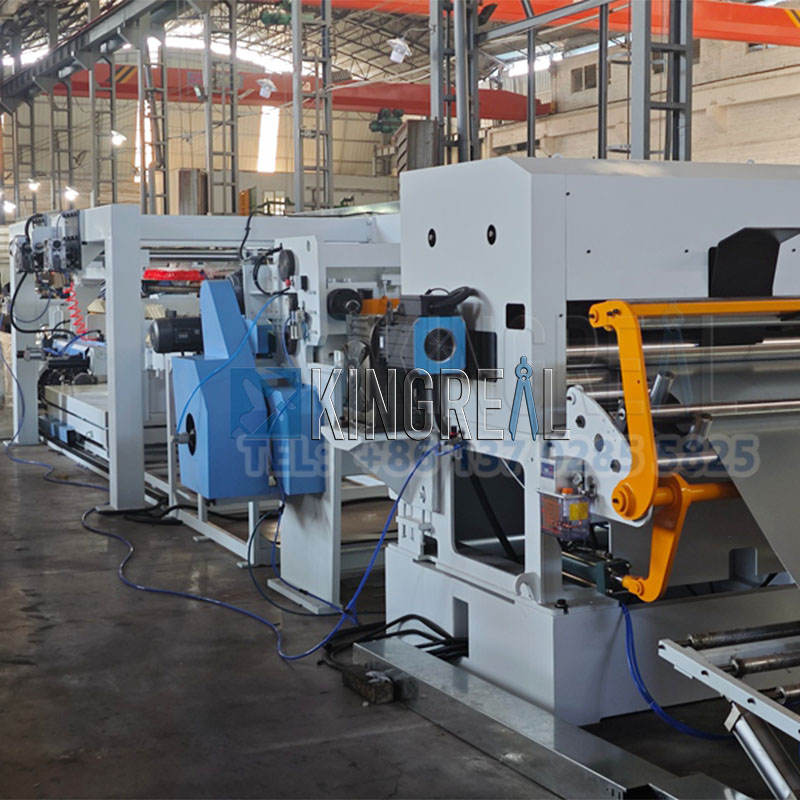

Przepływ pracy miernika światła wycięty do maszyny

Podnośnik cewki ---- Dekoiler ---- Snubber Roller + szczypta bułka + maszyna przed poziomem ---- Most pętli ---- Podręcznik boczny ---- Precision 5-Roller Maszyna poziomowa (kontrola serwomena) ---- Wysoka prędkość ---- przenośnik ---- Auto Stacker + X LIFTING Platforma + Platforma LIFIKA +

Parametry techniczne wskaźnika światła wycięte do maszyny

Tworzywo	CR, ocynkowana, kolorowa stal, stal nierdzewna
Zakres grubości	0,2-2 mm / 0,3-3,2 mm
Zakres szerokości	1250/1300/1500/1600/1800/2000 mm
Waga cewki	10/15/20t
Cewka I.D.	508 mm
Długość cięcia	500-4000 mm; 500-6000 mm
Prędkość pracy	0 ~ 120 m/min (średnia prędkość 0 ~ 60 m/min)

Zalety miernika światła wycięte do maszyny

Wysoce automatyczna miernik światła wycięty na linię długości

.Maszyna wskaźnika światła do długościWykorzystuje system PLC do w pełni zautomatyzowanego sterowania. System ten nie tylko koordynuje skoordynowane działanie różnych komponentów, ale także zapewnia monitorowanie wszystkich procesów produkcyjnych w czasie rzeczywistym. PLC automatycznie dostosowuje parametry sprzętu w oparciu o warunki pracy, zapewniając optymalne działanie całej linii przecięcia światła do długości. Ponadto system obsługuje funkcję szybkiego resetowania parametrów, elastycznie dostosowując się do zmieniających się wymagań przetwarzania i warunków produkcyjnych, znacznie poprawia zdolność adaptacyjną maszyny do przecięcia światła do długości.

Automatyczny system pomiarowy dla linii odcięcia wskaźnika światła do długości

Wyposażony w bardzo precyzyjne automatyczne urządzenie pomiarowe, system wyświetla długość cięcia i ilość produkcji w czasie rzeczywistym, zapewniając, że każdy produkt spełnia standardy procesu. Korzystając z zintegrowanych czujników i jednostki przetwarzania danych, system uzupełnia kontrole wymiarowe w milisekundach i zasila te dane z powrotem do systemu sterowania PLC.

Ten tryb sterowania w zamkniętej pętli umożliwia wycięcie światła do komputera długości do dynamicznego dostosowywania parametrów przetwarzania na podstawie zmierzonych danych, zapewniając stabilną dokładność cięcia w granicach ± ​​0,1 mm i znacznie poprawiając spójność produktu.

Wiele zabezpieczeń bezpieczeństwa dla linii odciętej w mierniku światła do długości

Wyposażony w mechanizm podwójnego ochrony urządzenia zatrzymania awaryjnego i inteligentnego systemu alarmowego. Obwód bezpieczeństwa wykorzystuje PLC do monitorowania statusu w czasie rzeczywistym.

Jeśli wykryto nieprawidłowy sygnał, układ wyzwala funkcję ochronną w ciągu 0,5 sekundy, skutecznie zapobiegającMaszyna wskaźnika światła do długościszkody i obrażenia ciała.

System słyszalny i wizualny alarmowy wskazuje jednocześnie położenie błędu, pomagając operatorom szybko zlokalizować źródło problemu i skracając średni czas odpowiedzi na 40%.

Servo Keeding dla linii odcięcia wskaźnika światła do długości

System karmienia napędzany serwo z technologią wykrywania pętli zamkniętej osiąga dokładność pozycjonowania ± 0,05 mm. Servo Silnik wykorzystuje enkoder do dostarczania informacji zwrotnej w czasie rzeczywistym w pozycji karmienia, dynamicznie porównując i kompensując wartość ustaloną.

W porównaniu z tradycyjnymi metodami karmienia hydraulicznego prędkość reakcji systemu serwomechanizmu jest o 60% szybsza i wspiera adaptacyjną regulację w celu nagłe zmiany grubości materiału, co czyni go idealnym do elastycznej produkcji produkcji o dużej zmienności, małej partii.

Spawanie obróbki cieplnej w celu wycięcia wskaźnika światła do długości

Wszystkie spoiny konstrukcji stalowej podlegają obróbce na stres w dużym piecu temperamentu. Proces ten skutecznie zmniejsza resztkowe naprężenie spawalnicze i przedłuża żywotność sprzętu o ponad 30%. Nietraktowane spoiny są podatne na pękanie zmęczeniowe przy naprzemiennych obciążeniach. Temperowanie w stałej temperaturze 580 ° C ± 10 ° C wyrównuje sieć metalową, utrzymując idealną twardość w zakresie HRC22-26, zapewniając długoterminową stabilność operacyjną.

Wysokie efektywne ścinanie dla linii odcięcia wskaźnika światła do długości

Opatentowany układ hydrauliczny w połączeniu ze zoptymalizowaną najnowocześniejszą konstrukcją osiąga szybkość ścinania o dużej prędkości 25 cięć na minutę. Specjalne ostrza aluminiowe mają trzykrotnie żywotność zwykłych materiałów i płaskość wynoszącą 0,02 mm/m lub mniej. Praktyczne zastosowania wykazały, że technologia ta zwiększa wydajność pojedynczego przesunięcia o 45%, jednocześnie zmniejszając zużycie energii o 15%. Opcjonalny automatyczny system smarowania dodatkowo zmniejsza zużycie narzędzia.
