W ustandaryzowanym przepływie pracy w pełni zautomatyzowanymmaszyna do cięcia stali na długośćproces układania stanowi końcowy etap produkcji. Odgrywa kluczową rolę w zbieraniu i porządkowaniu wyciętych arkuszy blachy, bezpośrednio określając ogólną wydajność linii i rytm produkcji.
Wielu producentów zajmujących się obróbką metali stoi obecnie przed wspólnym wyzwaniem: podczas gdy nowoczesne linie do cięcia stali na wymiar charakteryzują się szybkimi, wysoce zautomatyzowanymi procesami – w tym rozwijaniem, prostowaniem, precyzyjnym podawaniem i ścinaniem – wydajność dalszego procesu układania w stosy pozostaje w tyle, tworząc znaczne wąskie gardło w produkcji. Nieefektywne układanie spowalnia całą linię, co prowadzi do problemów, takich jak przestoje sprzętu na etapie poprzedzającym, marnowanie wydajności i wydłużony czas dostaw w przypadku zamówień seryjnych.
Aby rozwiązać ten problem, firma KINGREAL STEEL SLITTER zoptymalizowała dalszą konstrukcję maszyn ciętych na wymiar poprzez zastosowanie niestandardowej podwójnej układarki. Umożliwia to ciągłe układanie blach w stosy, kompleksowo zwiększając ogólną wydajność produkcji linii.
Operacyjny przepływ pracy na linii cięcia stali na długość z podwójnym układarką
Specjalnie zaprojektowany podwójny układarka KINGREAL STEEL SLITTER integruje się bezproblemowo z logiką operacyjną i istniejącym przepływem pracy w pełni zautomatyzowanej maszyny do cięcia stali na długość. Umożliwia zwiększenie wydajności bez konieczności modyfikacji podstawowych komponentów, takich jak rozwijarka, prostowarka czy obcinacz.

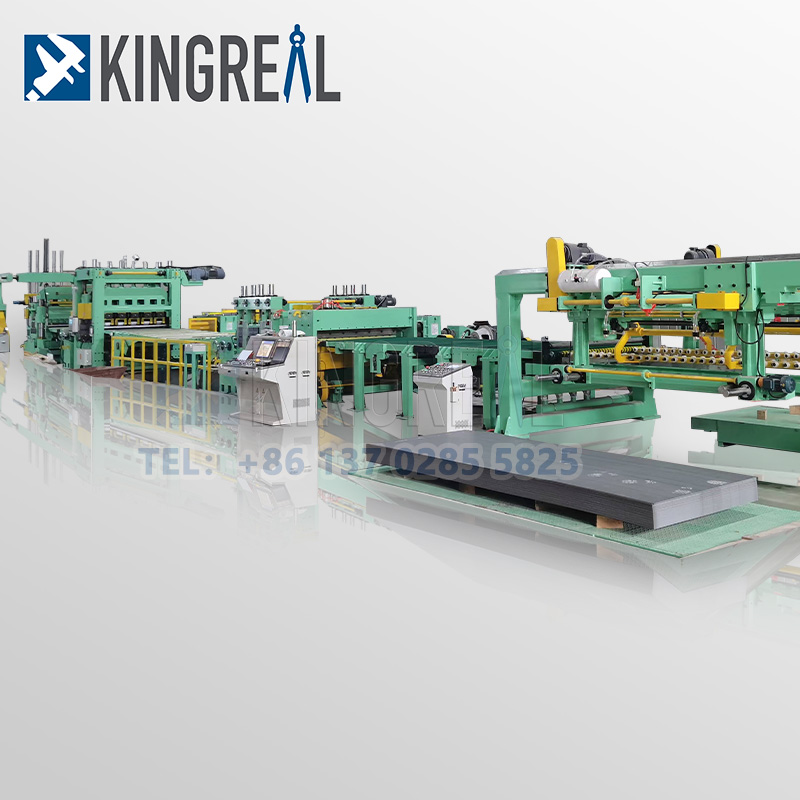

W pierwszej kolejności maszyna do cięcia na wymiar przetwarza zwój, rozcinając materiał na blachy o standardowych wymiarach, zgodnie z parametrami produkcyjnymi. Arkusze te są następnie płynnie transportowane za pomocą przenośników rolkowych i przenośników taśmowych z napędem o zmiennej częstotliwości, a następnie podawane bezpośrednio na znajdującą się dalej platformę układającą, co zapewnia schludne i uporządkowane układanie.
Podwójny układarka posiada inteligentny mechanizm podnoszący wyposażony w moduły wykrywające grawitację i zliczające. Platforma automatycznie obniża się ze stałą prędkością, synchronicznie ze wzrostem wysokości stosu, utrzymując stały poziom odbioru. Zapobiega to kolizjom, nieprawidłowemu ułożeniu lub zawijaniu krawędzi, zapewniając płaskość i jakość ułożonych stosów wydruków. Operatorzy korzystają z centralnego ekranu dotykowego, aby ustawić ilość stosów, wysokość układania i parametry ruchu wózka. Gdy stos blach stalowych na pojedynczej platformie osiągnie docelową ilość lub wysokość, system sterowania automatycznie uruchamia przełącznik stacji. Po krótkim ustawieniu stanowisk przez sprzęt operator opuszcza mechanizm podnoszący w pełni załadowanej platformy, szybko wysuwa załadowany wózek i jednocześnie ustawia pusty wózek rezerwowy w pozycję roboczą. Cały proces — ścinanie, podawanie i układanie — rozpoczyna się natychmiast od nowa, kończąc cykl produkcyjny w zamkniętej pętli.
|
Pojedynczy układarka: wąskie gardło produkcyjne linii cięcia stali na długość
Najbardziej standardowemaszyny do cięcia stali na wymiardostępne na rynku są wyposażone w pojedynczą układarkę, co jest główną przyczyną opóźnień w układaniu i ograniczonych mocy produkcyjnych. Gdy platforma zostanie wypełniona do ustalonego limitu, cała stalowa linia przycięta na wymiar musi zostać wyłączona.
Wymaga to szeregu dodatkowych kroków: zabezpieczenia płyt, wysunięcia załadowanego wózka, podniesienia i przeniesienia gotowego produktu, przywrócenia pustego wózka na miejsce oraz zresetowania i kalibracji platformy podnoszącej. Ta sekwencja rozładunku i resetowania jest czasochłonna i pracochłonna; w międzyczasie wszystkie procesy poprzedzające – rozwijanie zwoju, poziomowanie rolek, podawanie serwo i szybkie cięcie – zostają całkowicie zatrzymane, pozostawiając wysoce precyzyjny zespół tnący i układ serwonapędu w stanie bezczynności.
W przypadku dużych zakładów obróbki metali częste przestoje i długie przerwy wymagane do rozładunku na liniach z jednym układarką powodują znaczny spadek wykorzystania sprzętu. |
 |
 |
Podwójne układarki: przyspieszenie układania stali przyciętej na długość

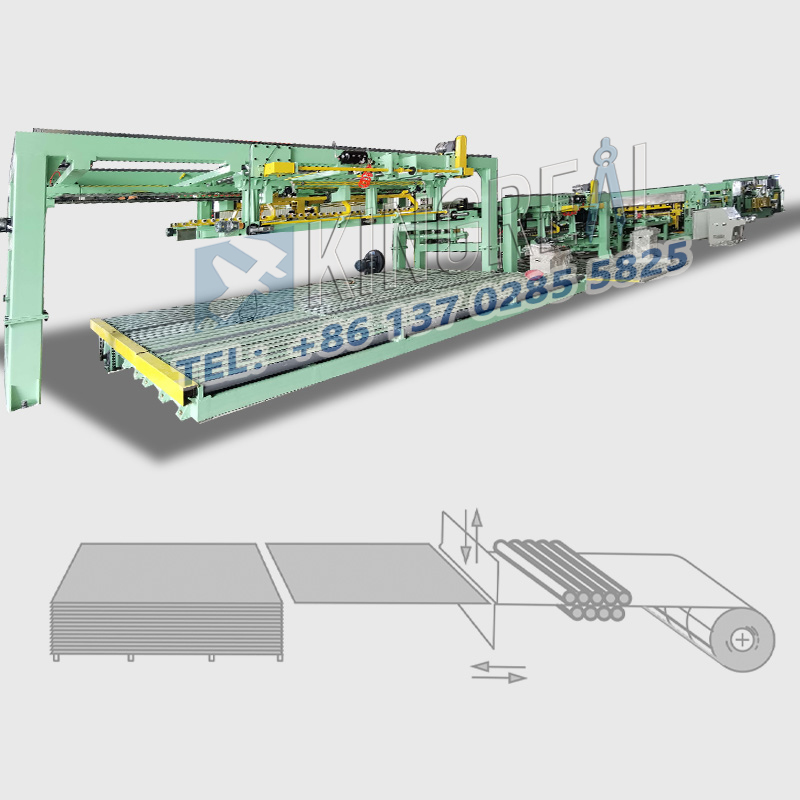

Podwójny układarka KINGREAL STEEL SLITTER ma modułową konstrukcję z dwoma wózkami i dwiema stacjami – jedną aktywną i jedną rezerwową – idealnie dopasowującą prędkość układania do prędkości ścinania na wejściu. Kontrolowany przezmaszyna do cięcia stali na długośćzintegrowany układ elektryczny, oba wózki działają niezależnie, bez zakłóceń. Wyjmowanie załadowanego wózka i wprowadzanie pustego wózka odbywa się jednocześnie, minimalizując przestoje podczas zmiany stosów i całkowicie eliminując wąskie gardła związane z przełączaniem materiałów na jednej stacji. Podwójny układarka jest doskonale zsynchronizowana z ciągłym podawaniem i rytmem ścinania z dużą prędkością linii poprzedzającej. Eliminuje wąskie gardła na końcu rozładunku, takie jak opóźnienia spowodowane układaniem w stosy, rozładunkiem lub transportem materiału, uwalniając w ten sposób linię od częstych cykli start-stop i umożliwiając długotrwałe, wysokonakładowe i ciągłe przetwarzanie bez obsługi.
Podczas gdy główna maszyna wykonuje ciągłe cięcie, a jedna platforma gromadzi arkusze, operatorzy mogą jednocześnie wykonywać zadania dla drugiej w pełni załadowanej platformy, takie jak podnoszenie gotowych produktów, przenoszenie materiałów i prowadzenie wstępnej dokumentacji. Gdy stos spełnia wymagania docelowe, platformy szybko zamieniają się pozycjami, aby natychmiast wznowić układanie. Dzięki równoległemu prowadzeniu głównego procesu cięcia i ręcznego przenoszenia produktu oraz zapewnieniu, że pomocnicze operacje załadunku/rozładunku nie zakłócają ścinania rdzenia, system znacznie skraca całkowity czas produkcji i skutecznie zwiększa dzienne składowanie i wielkość produkcji.
Co więcej, podwójny układarka równoważy prędkość z precyzją; odniesienie do pozycjonowania arkuszy pozostaje stałe podczas przełączania stacji, zapewniając schludne i jednolite stosy. Zmniejsza to potrzebę późniejszego ręcznego ustawiania osi i dodatkowo optymalizuje wydajność operacyjną na dalszym etapie. |
Ten podwójny układarka nie tylko wykładniczo zwiększa prędkość układania w stosy i minimalizuje straty w czasie przestojów, ale także spełnia wymagania produkcji przemysłowej na dużą skalę, w pełni odblokowując nieodłączną zdolność cięcia stali przyciętej na długość. KINGREAL STEEL SLITTER to profesjonalny producent i kompleksowy dostawca maszyn do cięcia stali na wymiar, oferujący niestandardowe, w pełni zautomatyzowane rozwiązania dostosowane do określonych grubości blach, materiałów i wymagań produkcyjnych.
Prosimy o kontakt z KINGREAL STEEL SLITT, aby uzyskać więcej informacji na tematstal cięta na długośćkonfiguracje, optymalizacja wydajności i niestandardowe modyfikacje.
