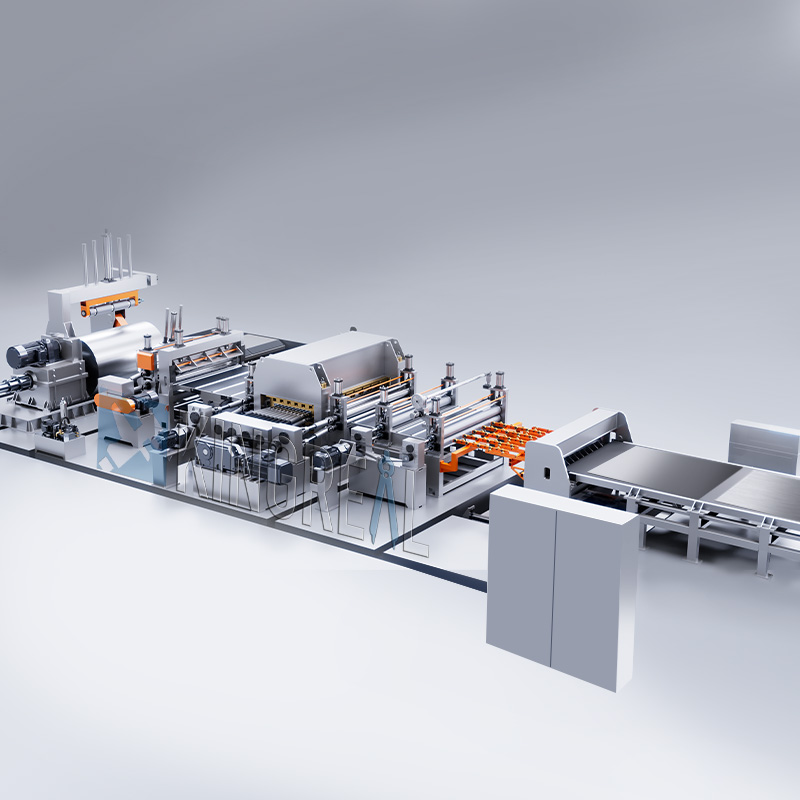

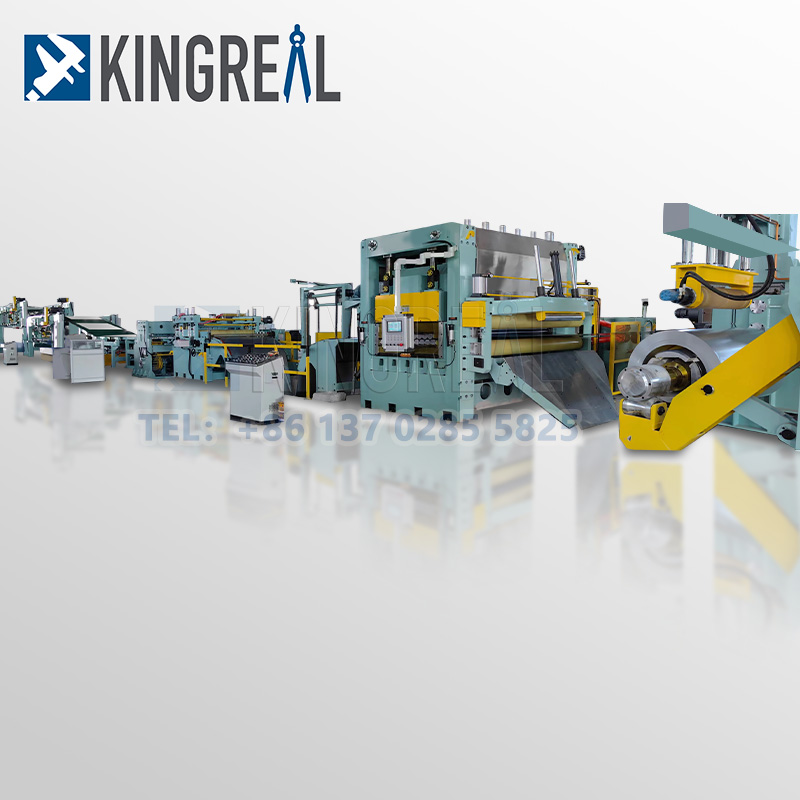

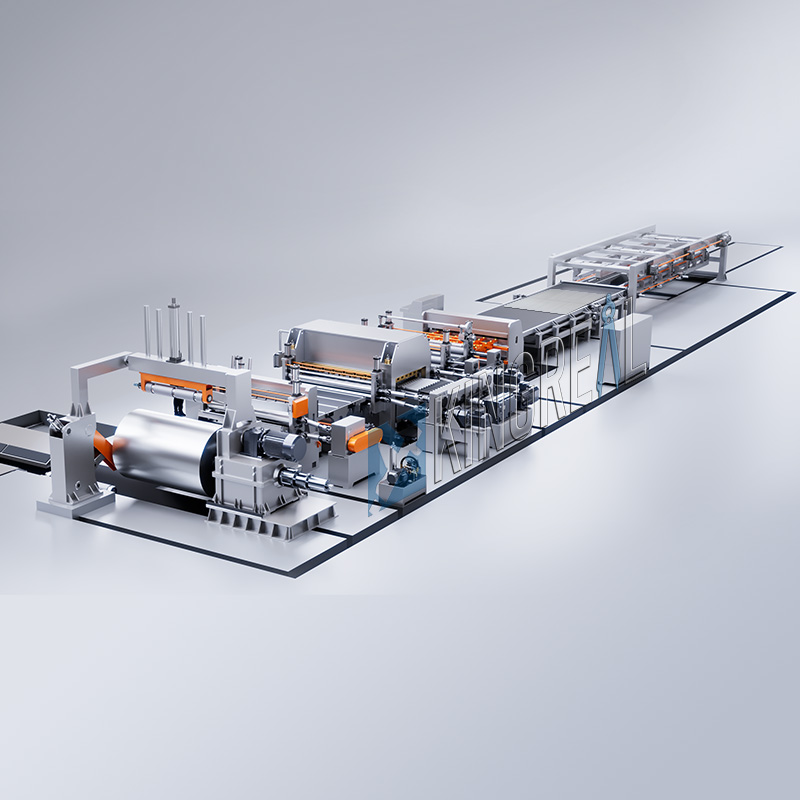

KINGREAL STEEL SLITTER od dawna specjalizuje się w badaniach i rozwoju oraz produkcji linii ciętych na wymiar. Wykorzystując dojrzałą technologię, kompleksowo unowocześniliśmy parametry i wydajność standardowych linii do cięcia na długość i opracowaliśmy wyspecjalizowaną, szybką linię do cięcia na długość. Ten dostosowany do indywidualnych potrzeb system osiąga maksymalną prędkość produkcyjną wynoszącą 80 m/min, eliminując wąskie gardła w zakresie wydajności związane z tradycyjnymi liniami.
Na etapie prac badawczo-rozwojowych i projektowania optymalizacja skupiała się na dwóch głównych modułach: systemie cięcia i urządzeniu układającym. Udoskonalenia tych konstrukcji zapewniają, że linia jest dobrze dostosowana do obróbki płaskich zwojów metalu. Wykorzystując efektywną logikę działania, system płynnie integruje rozwijanie, ścinanie i układanie cewek. Takie podejście maksymalizuje wydajność przetwarzania, zapewnia wysoką precyzję dzięki wyrafinowanej konstrukcji i zwiększa bezpieczeństwo operacyjne, umożliwiając ustandaryzowane przekształcanie metalowych zwojów na dużą skalę w bardzo precyzyjne płaskie arkusze.
▲ Podstawowe projekty optymalizacji dla linii szybkiego cięcia na długość
|

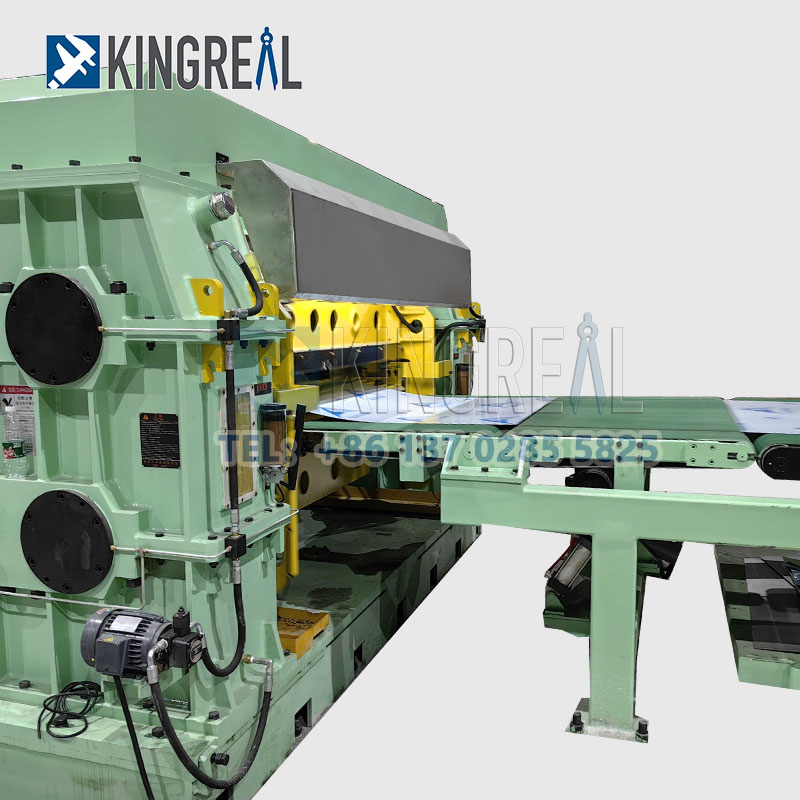

● Cięcie z dużą prędkością Przy pełnej prędkości roboczej linia szybkiego cięcia na długość KINGREAL STEEL SLITTER zapewnia nieprzerwane podawanie taśmy metalowej, eliminując straty związane z operacjami start-stop i spełniając wymagania ciągłej produkcji. Aby osiągnąć standard produkcyjny 80 m/min, urządzenie posiada konstrukcję nożyc obrotowych lub dynamicznych nożyc latających. Zoptymalizowane moduły napędu narzędzi i liniowe szyny prowadzące umożliwiają zespołowi tnącemu dynamiczne przyspieszenie i precyzyjne ustawienie. Przed cięciem prędkość liniowa latającego ostrza nożyc jest synchronizowana w czasie rzeczywistym z prędkością posuwu taśmy metalowej; ta doskonała synchronizacja eliminuje problemy takie jak zadziory i odchyłki wymiarowe spowodowane różnicami prędkości, gwarantując w ten sposób zarówno dużą prędkość, jak i wysoką precyzję procesu cięcia. |
|
|

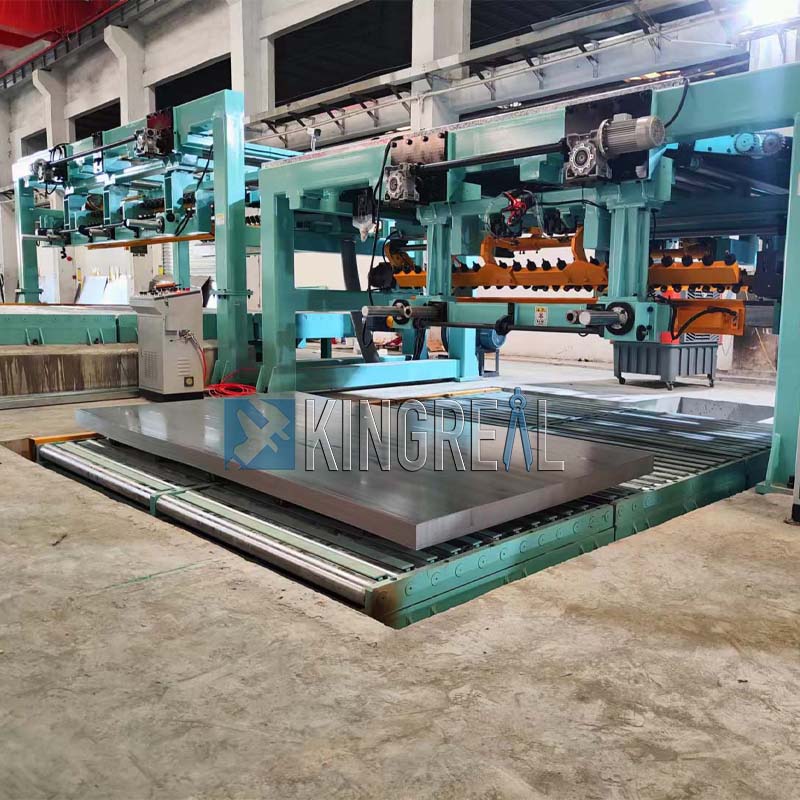

●Składanie z dużą szybkością Aby wyeliminować potencjalne wąskie gardła w dalszym procesie zbierania materiału i dostosować się do wysokiej częstotliwości wyjściowej linii, firma KINGREAL STEEL SLITTER wyposażyła system w podwójny układarka jako kluczowy element końcowy. Cała konstrukcja odbiera blachę wyładowywaną z linii szybkiego cięcia na długość i wykorzystując zautomatyzowany program sterujący linii, wykonuje w pełni automatyczną, uporządkowaną operację układania. W procesie układania stosów wykorzystuje się skoordynowany mechanizm łączący napędy pneumatyczne i hydrauliczne w celu zwiększenia siły napędowej i zapewnienia płaskości stosu. Dodatkowo system wyposażony jest w dedykowany zespół podtrzymujący przyjęcie arkusza; podczas opadania manipulator odbiorczy zapewnia równomierne, amortyzowane podparcie w celu złagodzenia sił uderzenia, kompleksowo chroniąc w ten sposób jakość powierzchni arkuszy. Co więcej, szybka linia do cięcia na długość zawiera inteligentne czujniki fotoelektryczne, które dynamicznie regulują opuszczanie układarki i precyzyjnie kontrolują pionową szczelinę pomiędzy powierzchnią stosu a stacją wyładunku. Zapewnia to płynną koordynację całego przepływu pracy – od podawania i ścinania po układanie – zwiększając w ten sposób ogólną automatyzację i wydajność gotowych produktów. |
|
Maszyna do cięcia na długość z nożycami Fly umożliwia przyspieszenie maszyny do cięcia na długość i synchronizację z prędkością taśmy, umożliwiając cięcie bez zatrzymywania podawania materiału.
KINGREAL STEEL SLITTER działa w branży linii do cięcia na wymiar od ponad 20 lat i posiada profesjonalny zespół techniczny do kontroli jakości od projektu rysunkowego, produkcji elementów maszyn, innowacji konfiguracyjnych, testowania i uruchomienia linii produkcyjnej. Dzięki niezależnym możliwościom projektowym jesteśmy w stanie zapewnić rozwiązania dostosowane do potrzeb naszych klientów.
KINGREAL SLITTER SLITTING ma bogate doświadczenie projektowe w zakresie linii produkcyjnej do cięcia na długość, zgodnie z rzeczywistymi potrzebami produkcyjnymi klienta, produkcją trzech różnych typów linii do cięcia na długość zwojów o wysokiej, średniej i ekonomicznej długości, a kilkanaście krajów i regionów nawiązało długoterminową i stabilną współpracę z klientami.
- Przedsprzedaż: projekty rysunków i dostosowywanie programów maszyn do cięcia na wymiar zgodnie z potrzebami klientów;
- W sprzedaży: Zapewnij jakość produkcji maszyny, zapewnij testowanie linii przyciętej na długość, aby sprawdzić dokładność działania linii produkcyjnej;
- Obsługa posprzedażna: zorganizuj inżynierów, którzy będą prowadzić i uczyć instalacji w fabrykach klientów.
Linia do cięcia na długość latającymi nożycami to zautomatyzowana linia produkcyjna do obróbki blach. Może wykonać bardzo precyzyjny i szybki proces cięcia na długość podczas ciągłej pracy arkusza. Jest szeroko stosowany w przemyśle przetwórstwa stali i metali nieżelaznych.
1/ Dynamiczne ścinanie synchroniczne
Ostrze maszyny z latającą cewką ścinającą, przycięte na odpowiednią długość, kończy cięcie, gdy arkusz się porusza, a prędkość pozioma ostrza tnącego jest ściśle zsynchronizowana z prędkością arkusza (błąd jest kontrolowany w zakresie ±0,8 mm), co pozwala uniknąć utraty wydajności spowodowanej przestojami.
2/ Mechanizm regulacji długości
Proporcjonalna zależność pomiędzy prędkością wrzeciona a prędkością podawania jest regulowana poprzez przekładnię o zmiennej prędkości lub przekładnię bezstopniową.
3/ Inteligentne sterowanie
Sterownik PLC lub przetwornica częstotliwości (taka jak seria GD350) służy do realizacji komunikacji magistrali, przechowywania wielu parametrów procesu i regulacji maszyny do cięcia zwojów stali w czasie rzeczywistym.
4/ Oszczędność energii i wydajna konstrukcja
Nożyce latające podczas uruchamiania w trybie ciągłym oszczędzają 1/3-1/2 energii w porównaniu z tradycyjnymi modelami, a prędkość linii cięcia stali na długość może osiągnąć 100 m/min, co jest odpowiednie dla blach o grubości 0,3-6 mm

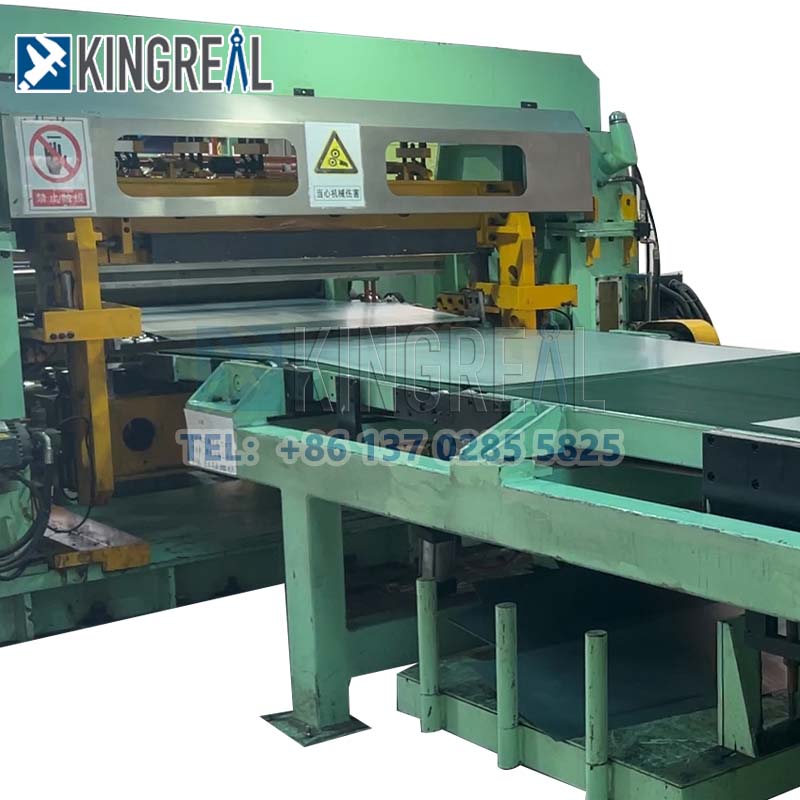

Linie do cięcia na wymiar o stałym ścinaniu posiadają funkcję zatrzymania posuwu na zadanej długości. Po osiągnięciu ustawionej długości, stała linia przycinania na długość automatycznie się zatrzymuje, ścinając odcinek materiału przed ponownym uruchomieniem w celu podania kolejnego odcinka żyłki, który wymaga wyprostowania i przycięcia.
1/ Prosta konstrukcja konstrukcyjna dla stałej linii cięcia na długość
Linia do cięcia na wymiar ze stałym ścinaniem ma stosunkowo prostą konstrukcję i jest łatwa w obsłudze. Ta funkcja pozwala nawet początkującym szybko opanować obsługę po krótkiej sesji szkoleniowej. Uproszczona konstrukcja nie tylko ogranicza awarie, ale także ułatwia rutynową konserwację.
2/ Nadaje się do produkcji na małą skalę
Chociaż linia do cięcia na długość przy użyciu stałego ścinacza może osiągać prędkość 50 m/min, nie jest tak szybka, jak inne wysokowydajne metody ścinania. Dlatego ta stała linia do cięcia na długość jest szczególnie odpowiednia dla mniejszych operacji produkcyjnych. W przypadku firm, które nie wymagają produkcji na dużą skalę, linia do cięcia na długość o stałym ścinaniu może zaspokoić ich codzienne potrzeby produkcyjne, unikając marnowania zasobów związanego z bardziej wydajnym sprzętem.
3/ Możliwość dostosowania do wydajności produkcji
Ponieważ linia do cięcia na wymiar o stałej prędkości osiąga maksymalną prędkość 50 m/min, jest ona odpowiednia dla klientów, którzy nie mają wysokich wymagań dotyczących wydajności produkcji. Mali producenci lub start-upy często szukają opłacalnych i wydajnych rozwiązań produkcyjnych. W takich przypadkach stała linia cięcia na długość zapewnia wystarczającą wydajność cięcia bez wywierania nadmiernego nacisku na proces produkcyjny.
4/ Odpowiedni dla klientów z ograniczonym budżetem
Ze względu na mniejszą prędkość i prostą konstrukcję, linie do cięcia na wymiar o stałym ścinaniu wymagają stosunkowo niskich specyfikacji komponentów i wydajności. Zmniejsza to złożoność techniczną produkcji i projektowania, co skutkuje stosunkowo przystępną ceną. Dlatego też linie do cięcia na wymiar ze stałym cięciem są idealnym wyborem dla klientów z ograniczonym budżetem, szczególnie dla start-upów wkraczających w branżę obróbki metali.
Linie do cięcia na wymiar zaprojektowano z myślą o zaspokojeniu potrzeb klientów w zakresie blach o niestandardowych kształtach. Dzięki automatycznemu ruchowi nożyc, maszyna do cięcia na wymiar może ciąć pod różnymi kątami, skutecznie przetwarzając różne kształty, takie jak trapezy, równoległoboki, trójkąty, kwadraty i prostokąty.
1/ Cięcie w różne kształty
Linie do cięcia na wymiar są w stanie wycinać różne kształty. Wyposażona w mechanizm zaciskowy o stałej długości, nożyce uchylne docinane na długość dokładnie przycinają ruchomą taśmę do żądanych wymiarów. Proces ten zapewnia, że każdy arkusz jest precyzyjnie dostosowany do rygorystycznych specyfikacji klienta. W maszynie do cięcia na wymiar zastosowano kilka innowacyjnych technologii, w tym system eliminacji luzów pływającego uchwytu matrycy, szybką blokadę matrycy i szybką wymianę narzędzi, co znacznie zwiększa wydajność i precyzję ścinania.
2/ Ruch wahadłowy przy cięciu wahadłowym na długość
Linia cięcia wahadłowego przycinana na długość wykorzystuje ruch wahadłowy. Optymalizując ścieżkę cięcia, wahadłowy ruch cięcia zapewnia wysoką jakość ścinania, poprawiając jednocześnie wydajność produkcji. Ta innowacja umożliwia cięcie na długość linii nożyc wahadłowych w celu utrzymania wysokiego poziomu wydajności cięcia w szerokiej gamie materiałów, od cienkich do grubych blach.
3/Strzyżenie wahadłowe z dużą prędkością przycinane na długość
Linia do cięcia uchylnego na wymiar charakteryzuje się prędkością produkcyjną do 80 m/min, w pełni spełniając wymagania wydajnej produkcji. Prędkość można elastycznie dostosowywać do różnych środowisk produkcyjnych i potrzeb.
 |
 |
 |
