Zapętlona linka do cięcia na wymiar zasadniczo rozwiązuje problem niedopasowania prędkości podawania i ścinania. KINGREAL STEEL SLITTER to doświadczony producent i dostawca linii do cięcia na wymiar. Zapraszamy do odwiedzenia naszej fabryki w Chinach, aby obejrzeć maszyny online lub osobiście!

Film o zapętlaniu linii przycięcia na wymiar

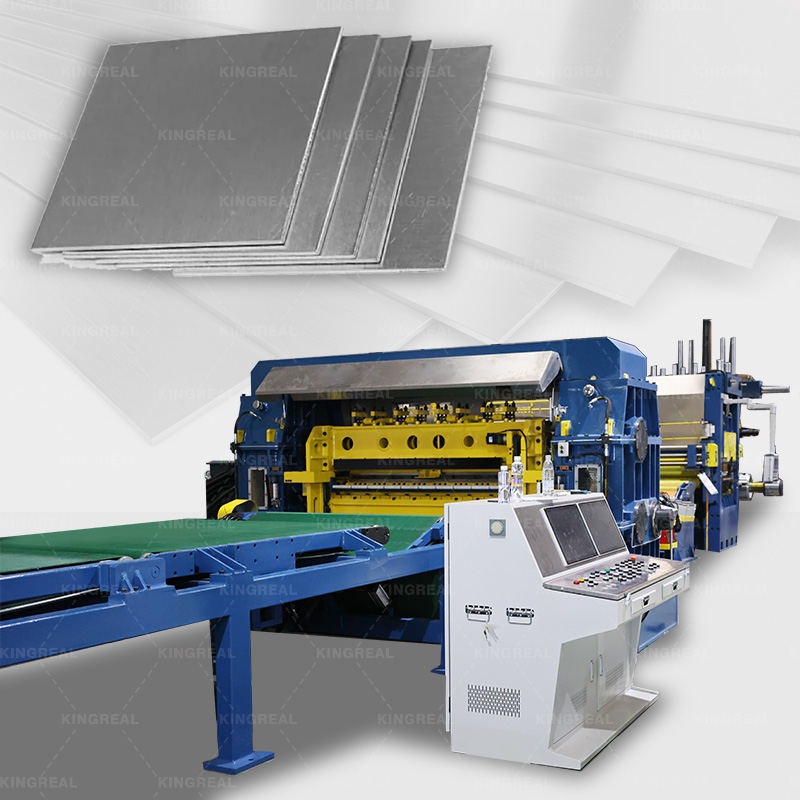

Wprowadzenie do zapętlania linii cięcia na wymiar

Linia do cięcia na wymiar z pętlą została zaprojektowana do zautomatyzowanego przetwarzania wielkoformatowych zwojów metalu, integrując podstawowe procesy, takie jak rozwijanie, prostowanie i cięcie, w celu uzyskania kompleksowej produkcji od zwojów surowca po niestandardowe arkusze blachy. Linia tnąca z mostkiem pętlowym zasadniczo rozwiązuje problem różnicy prędkości pomiędzy podawaniem a ścinaniem. Dzięki precyzyjnemu buforowaniu prędkości i kontroli synchronizacji, operacja ustalania długości w maszynie do cięcia na długość z pętlą jest bardziej stabilna, a proces ścinania jest płynniejszy, całkowicie eliminując problemy związane z tradycyjnymi liniami cięcia na długość spowodowane niedopasowaniem prędkości, takie jak przerwy w produkcji i niewystarczająca precyzja. Dlatego maszyna do cięcia na długość z pętelką znacznie poprawia ogólną wydajność produkcji linii do cięcia na długość z pętelką i skutecznie ogranicza straty związane z przestojami w produkcji.

Parametry zapętlonej linii cięcia na długość

Surowce: Blacha ocynkowana; Blacha walcowana na zimno; stal węglowa

Grubość arkusza: 0,3-4,0 mm

Szerokość arkusza: 500-2000 mm

Prędkość: 0 ~ 60 m/min

Rozważania projektowe dotyczące zapętlenia linii cięcia na długość

Maszyna do cięcia na długość z pętlą osiąga synchronizację prędkości i buforowanie pomiędzy etapami podawania i ścinania dzięki naukowemu projektowi konstrukcyjnemu, zapewniając solidną gwarancję wydajnego działania linii do cięcia na długość z pętlą, zawsze skupiając się na zapewnieniu dokładności ścinania i osiągnięciu ciągłej produkcji. Jeśli chodzi o konstrukcję stołu, maszyna do cięcia na długość z pętlą przyjmuje pionową metodę podnoszenia w połączeniu z gumową konstrukcją koła z powierzchnią przejściową, która nie tylko zapewnia płynne przenoszenie i buforowanie materiału, ale także skutecznie pozwala uniknąć bezpośredniego tarcia między powierzchnią taśmy a powierzchnią stołu, eliminując problemy, takie jak zadrapania i otarcia na powierzchni blachy od źródła, zapewniając gładką powierzchnię obrabianej blachy i spełniając wymagania precyzyjnego przetwarzania.

Aby zapewnić precyzyjną synchronizację podawania i ścinania, linia do cięcia na wymiar z pętlą jest wyposażona w trzy pary precyzyjnych czujników fotoelektrycznych, które monitorują w czasie rzeczywistym położenie taśmy stalowej w komorze pętlicowej. Dzięki automatycznej regulacji wysokości podnoszenia mostu pętlowego w wykopie utrzymuje się wystarczająca ilość materiału. Gdy prędkość ścinania maszyny do cięcia na długość z pętlą wzrasta, mostek z pętlą może szybko uwolnić przechowywany materiał, zapobiegając zatrzymaniu się liny do cięcia na długość z powodu niewystarczającego zaopatrzenia w materiał. Gdy prędkość podawania jest zbyt duża, mostek pętlowy może szybko zmagazynować nadmiar materiału, aby zapobiec gromadzeniu się i odchyleniom materiału, zapewniając płynne połączenie każdego procesu maszyny do cięcia na długość z pętlą. Krótko mówiąc, konstrukcja pętli do cięcia na długość rozwiązuje konflikty prędkości pomiędzy różnymi etapami linii do cięcia na długość z pętlą poprzez precyzyjne buforowanie prędkości i kontrolę położenia, dzięki czemu ustawienie długości linii do cięcia na długość z pętlą jest dokładniejsze, a ścinanie bardziej stabilne, zasadniczo poprawiając ogólną wydajność operacyjną i jakość produktu maszyny do cięcia na długość z pętlą.

●Kluczowy punkt projektowania linii cięcia na długość z pętlą 1) Głębokość chwytacza Im większa głębokość chwytacza, tym więcej materiału można przechowywać w wykopie i tym większą można dostosować prędkość ścinania maszyny do cięcia pętelkowego. W rzeczywistej produkcji linia do przycinania pętli może elastycznie regulować głębokość pętli dla pasków metalowych o różnych specyfikacjach. Zapewnia to ciągły dopływ materiału podczas cięcia z dużą prędkością, zapobiegając przestojom wynikającym z niewystarczającego przechowywania. Spełnia także potrzeby w zakresie buforowania materiału podczas ścinania przy niskiej prędkości, umożliwiając elastyczną produkcję i dostosowywanie się do różnych wielkości partii i specyfikacji. 2) Konstrukcja odporna na zadrapania Mostek pętlowy jest wyłożony odporną na zużycie wykładziną o wysokiej zawartości polimeru. Ta wyściółka jest miękka, a jednocześnie odporna na zużycie, skutecznie zmniejszając tarcie pomiędzy listwą a powierzchnią stołu. Jednocześnie w sekcji przejściowej zastosowano konstrukcję rolki prowadzącej pokrytej gumą. Powierzchnia rolki prowadzącej pokryta jest wysokiej jakości materiałem poliuretanowym, zapewniającym płynny transport materiału i uniemożliwiającym twardy kontakt rolki prowadzącej z powierzchnią taśmy. Eliminuje to zasadniczo zarysowania powierzchni, zapewniając, że każdy arkusz przetwarzany przez maszynę do cięcia na długość z pętlą zachowuje doskonałą jakość powierzchni. 3) Wykrywanie pozycji Pętlowa linia do cięcia na wymiar wyposażona jest w bardzo precyzyjne czujniki (współpracujące z trzema parami czujników fotoelektrycznych), które monitorują w czasie rzeczywistym zmiany wysokości chwytacza. Dane detekcji są synchronicznie przesyłane do centralnego systemu sterowania maszyny do cięcia na wymiar z pętlą, co pozwala na automatyczne dopasowanie prędkości pomiędzy urządzeniami poprzedzającymi i końcowymi, tworząc sterowanie w pętli zamkniętej. Kiedy zmienia się prędkość ścinania pętli przycinanej na długość, czujniki mogą szybko wykryć wahania wysokości chwytacza, a system automatycznie dostosowuje prędkość podawania, aby zapewnić synchronizację prędkości podawania i ścinania, unikając problemów takich jak gromadzenie się materiału, rozciąganie lub niewystarczające zasilanie, dzięki czemu maszyna do cięcia na długość z pętelką działa płynniej i wydajniej.

Zalety maszyny do cięcia na długość z pętlą

1) Szybka praca

Linia do cięcia na wymiar z pętlą umożliwia stabilną pracę z dużą prędkością przy prędkości 60 m/min. W połączeniu z funkcją regulacji bufora mostka pętelkowego, maszyna do cięcia na długość z pętlą nie wymaga częstych zatrzymań w celu regulacji prędkości, zapewniając ciągłe cięcie z dużą prędkością. Jednocześnie zapętlona linia do cięcia na wymiar ogranicza konieczność ręcznej obsługi w całym procesie. Operatorzy muszą jedynie wstępnie ustawić odpowiednie parametry, takie jak długość, grubość i prędkość ścinania, na panelu sterowania. Podczas obsługi maszyny do cięcia pętelkowego do ich głównych obowiązków należy monitorowanie stanu pracy sprzętu i niezwłoczne reagowanie w sytuacjach awaryjnych.

2) Wysoka dokładność ścinania

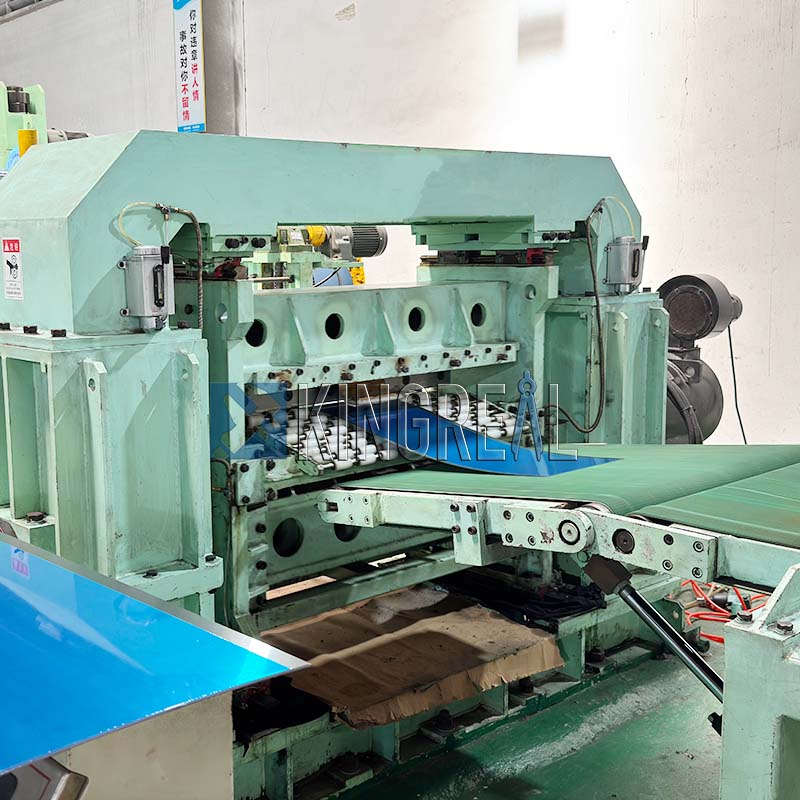

Linia do cięcia pętelkowego wyposażona jest w kalibrator Servo NC, który umożliwia dokładny pomiar długości ciętej blachy. W połączeniu z napędem serwomotorowym zapewnia szybkie i precyzyjne cięcie. W przypadku blach o różnej grubości operatorzy mogą szybko regulować odstęp ostrza nożyc za pomocą interfejsu człowiek-maszyna, dzięki czemu obsługa jest wygodna i wydajna. Maszyna do cięcia pętelkowego posiada również cztery wymienne ostrza, co pozwala na naprzemienne używanie ostrzy, znacznie wydłużając żywotność nożyc i redukując koszty wymiany narzędzi, maksymalizując korzyści ekonomiczne. Ponadto linia do cięcia na wymiar z pętlą wykorzystuje metodę cięcia od dołu do góry, dzięki czemu zadziory powstałe podczas cięcia są skierowane do góry, skutecznie zapobiegając zarysowaniu taśmy przenośnika przez zadziory i chroniąc przenośnik maszyny do cięcia na długość z pętlą. Warto zauważyć, że górna i dolna szczelina ścinana jest regulowana za pomocą serwomotoru AC 0,75 kW i posiada funkcję pamięci szczeliny, umożliwiającą przechowywanie parametrów szczeliny dla różnych blach w systemie w celu późniejszej obróbki podobnych blach bez konieczności powtarzania regulacji.

3) W pełni automatyczna praca

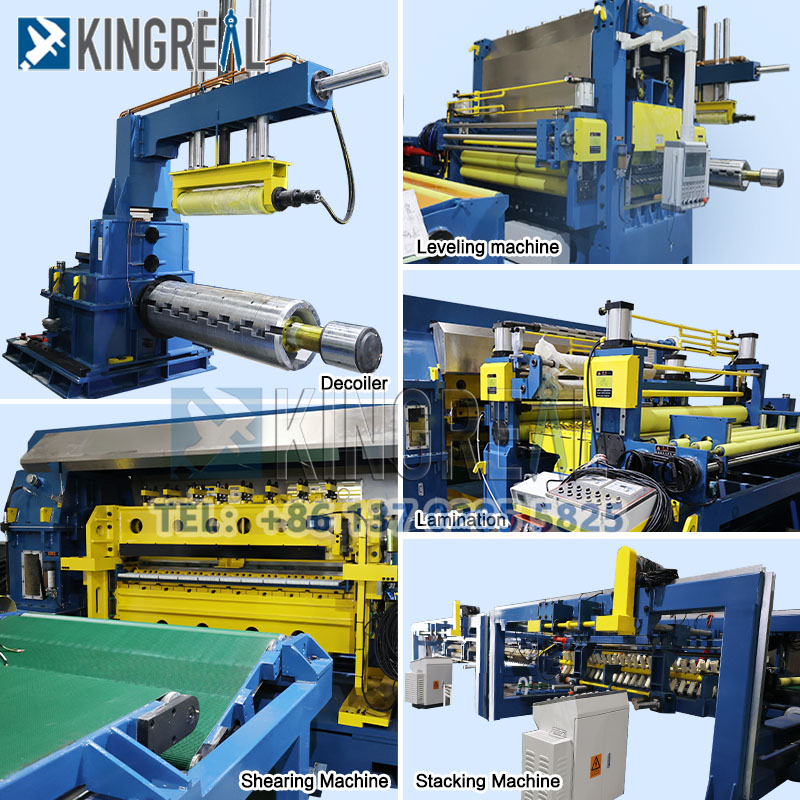

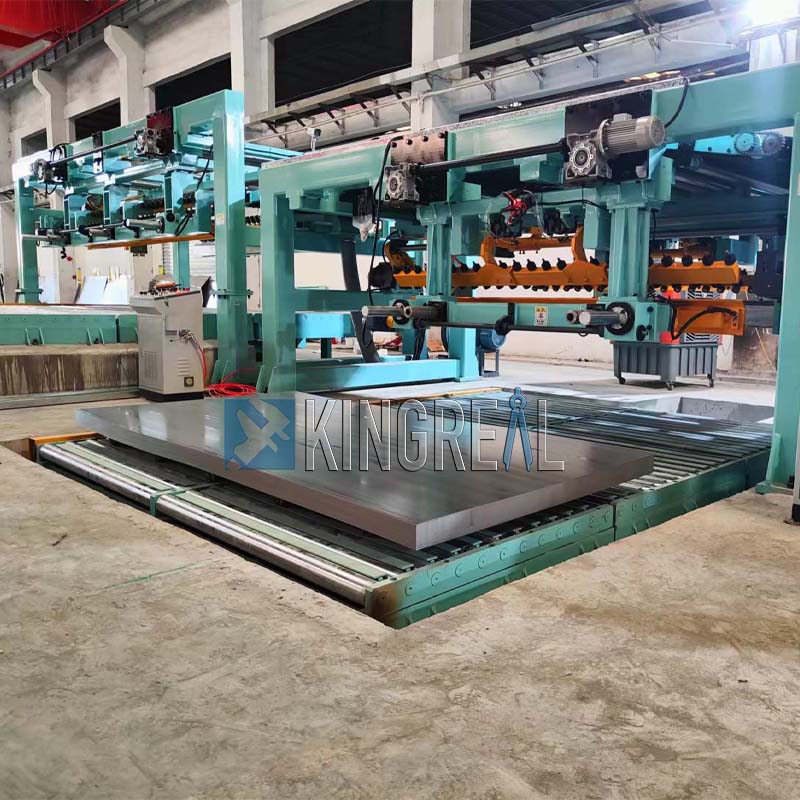

Linia do cięcia na wymiar z pętlą łączy w sobie mechanizmy rozwijania, poziomowania, ustawiania długości NC, hydraulicznego cięcia o dużej prędkości i mechanizmów zbierania materiału. Uzupełniają go urządzenia do transportu, buforowania, prowadzenia, transportu i rozładunku materiału, tworząc kompletną zautomatyzowaną linię produkcyjną. W połączeniu między procesami nie jest wymagana ręczna interwencja, co pozwala osiągnąć w pełni zautomatyzowane działanie. Maszyna do cięcia na wymiar z pętlą wykorzystuje scentralizowane sterowanie PLC i jest wyposażona w elektryczne systemy sterowania znanej marki, takie jak Yaskawa, zapewniające stabilną i niezawodną pracę. Może automatycznie zakończyć cały proces, od rozwijania i poziomowania surowca, po ustawianie długości, ścinanie i zbieranie materiału zgodnie z potrzebami produkcyjnymi.

Więcej niestandardowych linii cięcia na wymiar

Linia do cięcia na wymiar wyposażona w podwójną prostownicę	Linia do cięcia na wymiar wyposażona w podwójny układarka	Linia do cięcia na wymiar wyposażona w urządzenie do laminowania

KINGREAL STEEL SLITTER zapewnia kompleksowe rozwiązania w zakresie produkcji linii do cięcia na wymiar klientom w Indiach, Indonezji, Rosji, Brazylii i innych krajach. Aby uzyskać wycenę, skontaktuj się z KINGREAL STEEL SLITTTER!
