KINGREAL jest jednym z profesjonalnych producentów linii do automatycznego cięcia na długość w Chinach w dziedzinie linii CTL, który może zapewnić w pełni automatyczne cięcie na długość. KINGREAL ma ponad 20-letnie doświadczenie w produkcji i sprzedaży. Zaspokaja potrzeby klientów w produkcji maszynowej, a cena będzie starała się osiągnąć najbardziej odpowiedni zakres. Nie możemy się doczekać nawiązania długoterminowej współpracy z klientami z całego świata.
Film o linii pełnego automatycznego cięcia na długość
Co to jest linia pełnego automatycznego cięcia na długość?
Linia do automatycznego cięcia na wymiar KINGREAL przeznaczona jest do cięcia zwojów różnych materiałów na wymagany arkusz i układania profili w stosy, które składają się głównie z rozwijarki, prostownicy dociskowej, obcinacza, układarki itp. i są wyposażone w urządzenia pomocnicze, takie jak podajnik, boczne urządzenie prowadzące, urządzenie przejściowe, przenośnik itp.
W pełni automatyczna linia do cięcia na wymiar zaprojektowana przez KINGREAL wymaga jedynie wprowadzenia wymaganej prędkości produkcji i określonej szerokości na ekranie dotykowym PLC pomiędzy operacjami, a następnie może rozpocząć się automatyczna produkcja.

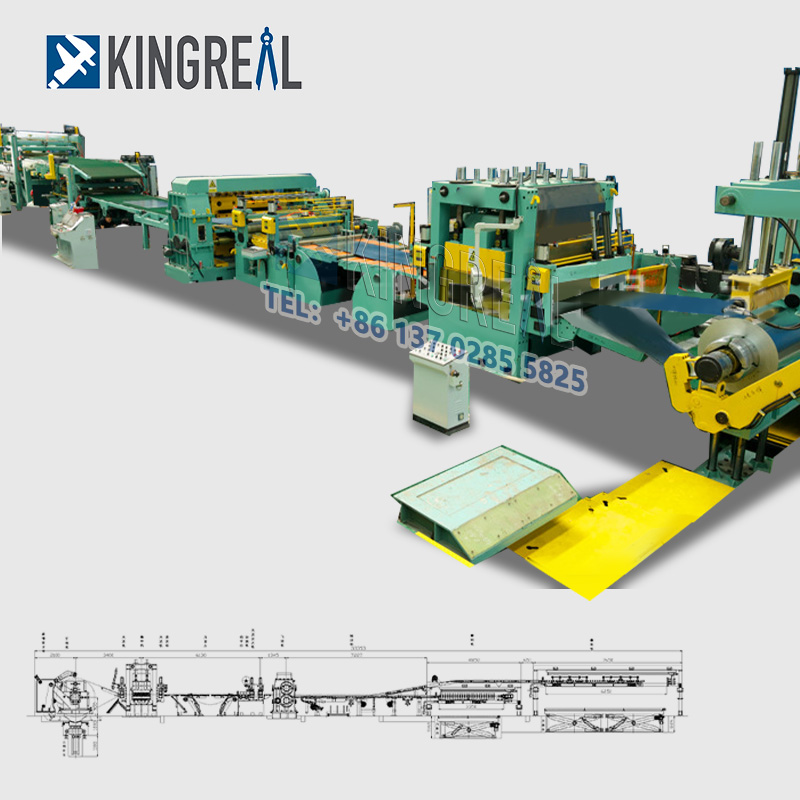

Przebieg pracy z pełną linią automatycznego cięcia na długość
Rozwijak z wózkiem --- Rozwijak hydrauliczny --- Prostownica --- Mostek pętlowy --- Urządzenie kodujące i pomiarowe (z zaciskaniem płyty tylnej) --- Maszyna tnąca --- Przenośnik --- Hydrauliczna platforma podnosząca --- Układarka z dmuchawą --- Rozładuj wózek

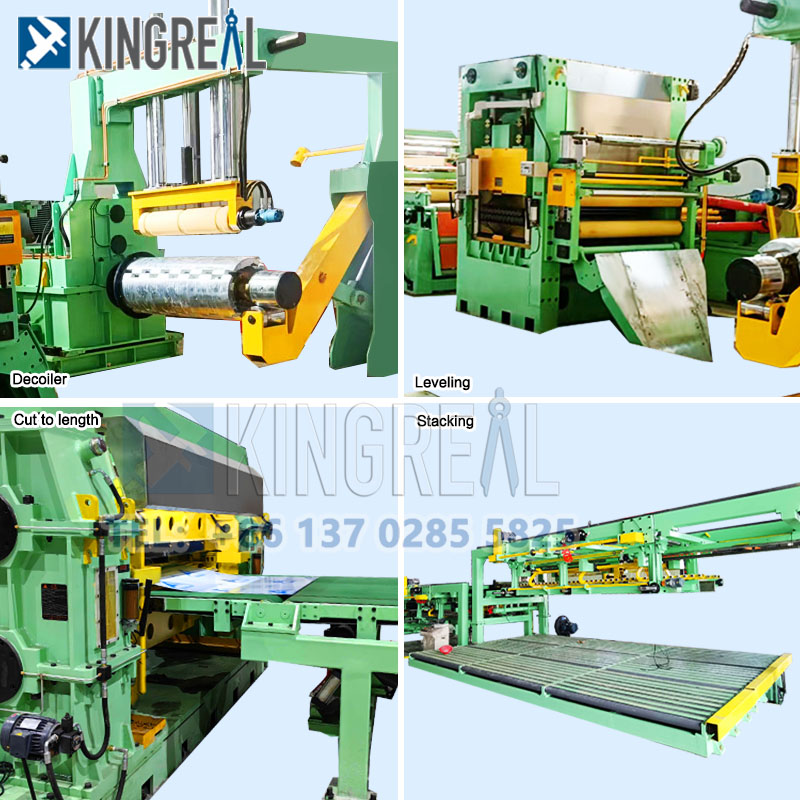

Główne elementy Szczegóły pełnej linii automatycznego cięcia na długość
KINGREAL projektuje hydrauliczny rozwijacz wspornikowy do podpierania zwojów i wykonywania rozwijania, którego udźwig wynosi 15 ton (maksymalnie).
Cylindry hydrauliczne umożliwiają odwijanie zwijacza i dopasowanie go do średnicy wewnętrznej zwoju. Wyposażony jest w ramię wspornikowe.
Silnik o momencie obrotowym 10 0 Nm napędza cewkę w kierunku do przodu i do tyłu, a także może rozwijać się pod napięciem.
Pętla przycięta na długość wykorzystuje 2 zestawy oczek do kontrolowania bufora prędkości pomiędzy rozwijaczem a krajarką. Oczy typu T są sterowane przez sterownik PLC.
Funkcja: Służy do eliminacji różnych prędkości i przywrócenia niewłaściwego arkusza gąsienicowego we właściwym kierunku.
Najpierw palety i płyty przejściowe są podnoszone za pomocą cylindrów, aby umożliwić przejście głowicy. Podczas pracy płyta przejściowa i palety przesuwają się w dół, a płyty są przechowywane w wykopie.

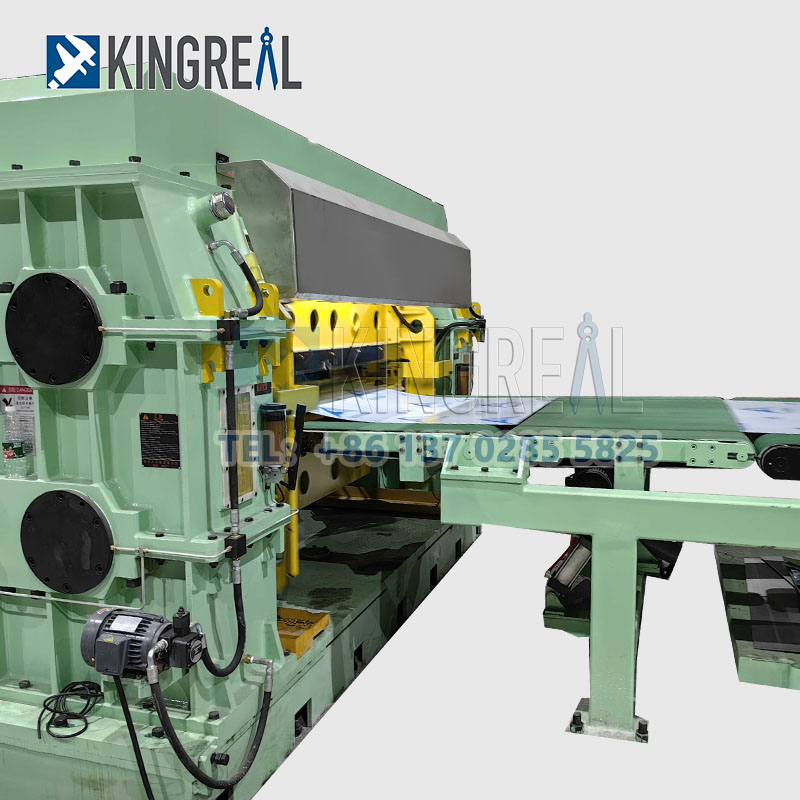

Tryb pełnego automatycznego cięcia linii na długość: hydrauliczne ścinanie w górę i w dół, z automatycznym ścinaniem z bezpośrednim sygnałem podajnika
Zastosowanie materiałów do cięcia z regulacją szczeliny, obróbka cieplna może bezpiecznie przeciąć stalową płytę o grubości 2 mm
Pneumatyczne układanie płyt, podnoszenie sterowane przez PLC. n Trzy silniki o mocy 0,75 kW przeciągające w celu regulacji szerokości i długości.
Jest wyposażony w pasującą do wspomnianej trąbkę wiatrową z wentylatorem wysokociśnieniowym, aby zapobiec tarciu blachy.
Upewnij się, że każdy element hydrauliczny jest używany. Ciśnienie robocze układu hydraulicznego wynosi 6,3-16Mpa.
Zaleta linii pełnego automatycznego cięcia na długość
Cechy maszyny do cięcia na długość
- W pełni automatyczna produkcja
- Wysoki stopień automatyzacji;
-Prosta i niezawodna obsługa;
-Wysoka dokładność stałej długości;
-Wysoka płaskość materiału arkuszowego
-Porządne układanie.
Data referencyjna maszyny przyciętej na długość
|
Typ maszyny |
Maszyna do cięcia na długość |
|
Typ produkcji |
Pełna automatyka |
|
Materiał |
Stal nierdzewna, taśma miedziana, stal krzemowa, stal walcowana na zimno i gorąco itp. |
|
Maksymalna grubość cewki |
25mm |
|
Maksymalna waga cewki |
3600 mm |
|
Maksymalna wysokość cewki |
30 ton |
|
Maksymalna długość cięcia |
24 m |
|
Prędkość cięcia |
60 m/min |
|
Tolerancja cięcia |
± 0,01 mm |
Często zadawane pytania
KINGREAL Machinery jest profesjonalnym producentem i dostawcą.
Oferujemy pełne rozwiązania w zakresie przetwarzania cewek i budowy obrabiarek, które obejmują szybką linię do cięcia zwojów, maszynę do cięcia miedzi, maszynę do cięcia zwojów 200 m/min, prostą maszynę do cięcia wzdłużnego, maszynę do cięcia na długość, nożyce muchowe do maszyny przycinanej na długość, cewkę maszyna ctl.
Posiadamy profesjonalny zespół i bogate doświadczenie projektowe, możemy zapewnić najlepszą obsługę, zapraszamy do kontaktu z nami.
Nasza fabryka znajduje się w mieście Foshan w prowincji Guangdong. Do naszego miasta można więc dotrzeć na dwa sposoby.
Jeden z nich to lot bezpośrednio na lotnisko Foshan lub Guangzhou. Innym sposobem jest pociąg bezpośrednio do stacji Foshan lub Guangzhou.
Odbierzemy Cię z dworca lub lotniska.
Aby pomóc naszym klientom w rozwiązywaniu problemów z instalacją maszyny, KINGREAL zapewni BEZPŁATNIE usługi instalacyjne zarówno online, jak i lokalnie!
