Maszyna do cięcia na długość za pomocą nożyc do much

KINGREAL oferuje maszynę do cięcia na długość z nożycami muchowymi, której prędkość może dochodzić do 80 M/min, może uzyskać więcej korzyści produkcyjnych dla klientów w zakresie produkcji metalu przyciętego na długość.

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Wyświetlanie wideo:

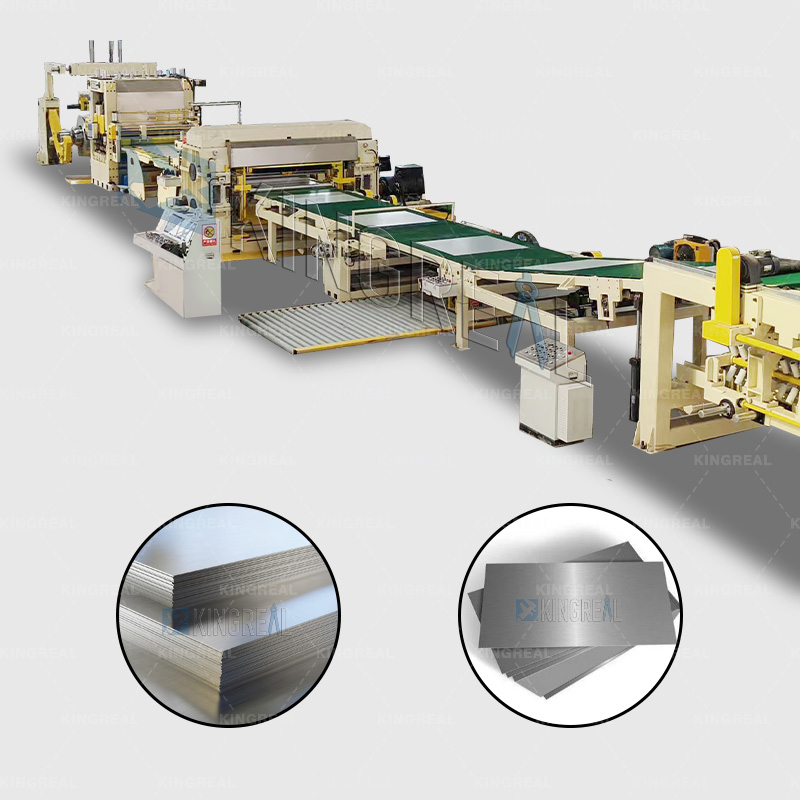

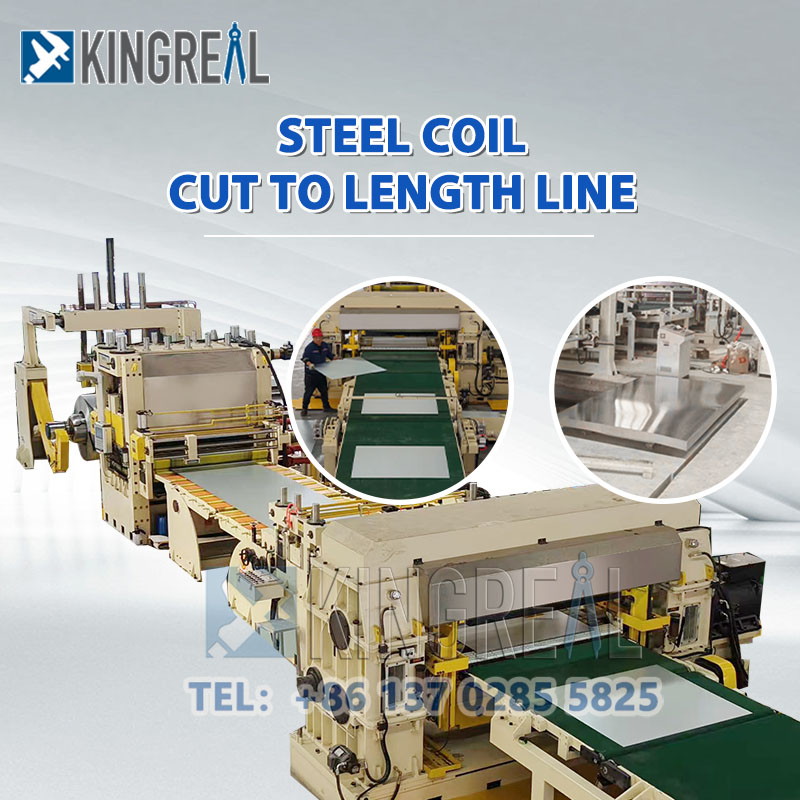

Linia do cięcia na długość - produkcja z dużą prędkością przy użyciu latającego ścinania

KINGREAL STEEL SLITTER jest wyspecjalizowanym producentem i producentem w dziedzinie linii do cięcia na wymiar i stara się dostarczać swoim klientom optymalne rozwiązania.

W zależności od wymaganej przez Klienta zdolności cięcia metalu, zakresu przetwarzanych surowców oraz potrzeb produkcyjnych zakładu.

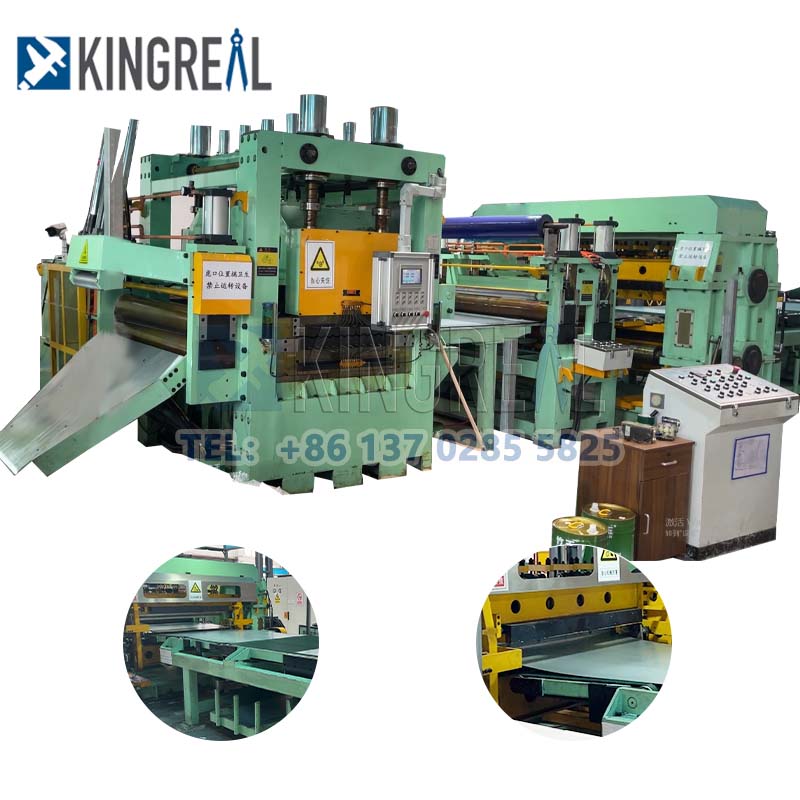

Maszyna do cięcia na wymiar z nożycami muchowymi jest maszyną przemysłową do cięcia ciągłych pasków metalu na płyty lub arkusze o określonej długości. Projekt KINGREAL w strzyżeniu much

realizuje ciągłe, automatyczne i precyzyjne cięcie taśm metalowych bez zatrzymywania się podczas ruchu z dużą prędkością, która może osiągnąć 80M/min. Stosowany jest głównie w stali,

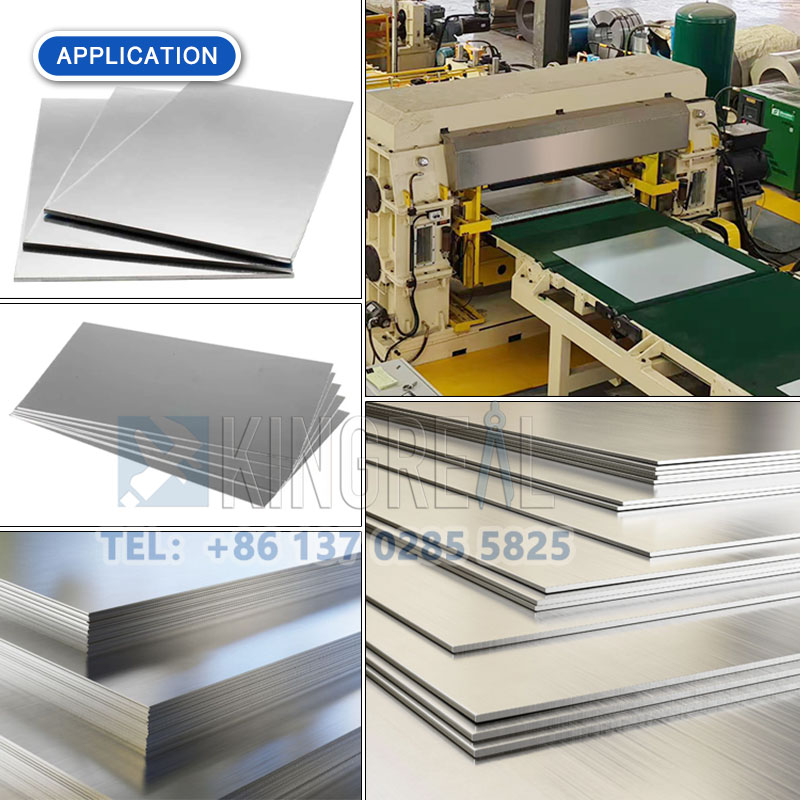

aluminium, miedź i inne gałęzie przemysłu przetwórstwa metali i są szeroko stosowane w motoryzacji, sprzęcie AGD, budownictwie i innych dziedzinach.

cut to length machine

Gdy linia produkcyjna działa, rozwijarka znajduje się w stanie podawania. Po wejściu materiału arkuszowego do 6-warstwowej, 21-rolkowej maszyny do poziomowania o wysokiej precyzji, wchodzi on do miernika długości NC za pomocą chwytacza sterowanego elektrycznie za pomocą oka i mechanizmu bocznego. Miernik długości NC ustawia rozmiar, a następnie podaje materiał do następnego kroku. Obróć maszynę do cięcia; gdy podawanie NC osiągnie ustawiony rozmiar. Maszyna do cięcia odcina materiał arkuszowy, a pocięty materiał arkuszowy jest starannie układany w stosy przez urządzenie przenoszące do maszyny układającej produkty, a platforma podnosząca arkusza blachy stalowej do układania w stosy może automatycznie zmniejszać się wraz ze wzrostem wysokości arkuszy stalowych; Po osiągnięciu ustawionej wartości płyt linia produkcyjna zatrzyma się automatycznie. W tym momencie platforma podnosząca zostanie opuszczona ręcznie, zostanie wyprowadzony wózek wyładowczy, a jednocześnie wjechany zostanie kolejny wózek wyładowczy, który wejdzie w kolejny cykl roboczy.

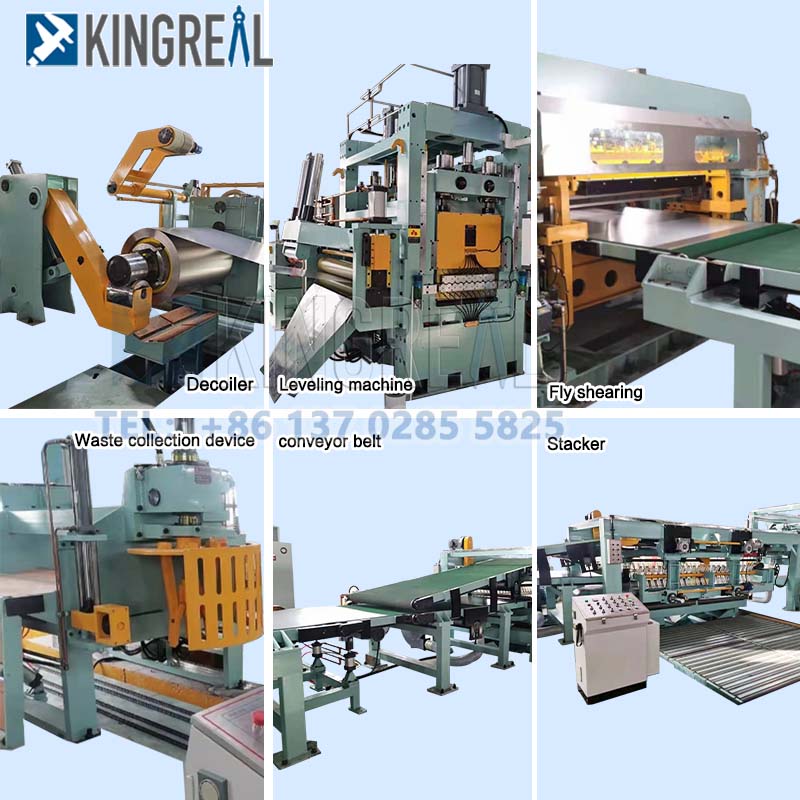

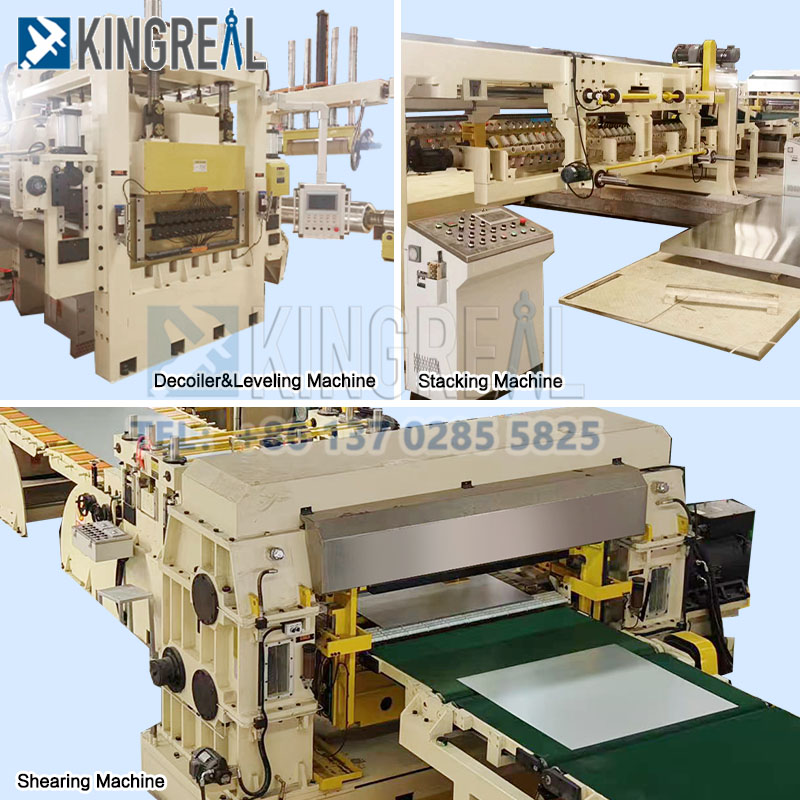

Komponent linii produktów CTL

Tabela surowców	1 jednostka
Wózek do karmienia	1 jednostka
Przednie wsparcie pomocnicze	1 jednostka
Odwijak + urządzenie odwijające	1 zestaw
Prostownica sześciowarstwowa + system samooczyszczania walców roboczych	1 jednostka
Maszyna do laminowania folii górnej	1 jednostka
Krótki Looper	1 jednostka
Urządzenie prowadzące boki	1 jednostka
Uszczypnij miernik długości NC	1 jednostka
Maszyna do strzyżenia much	1 jednostka
Maszyna transportowa	1 jednostka
Maszyna do układania produktów	1 jednostka

Specyfikacja techniczna maszyny do cięcia na długość

Surowiec	STAL CRC
Grubość	0,4-3,0 mm
Szerokość	≤1500mm
Waga cewki	≤ 20T
Długość	500-6000 mm
Tolerancja długości	L = 2 m ≤ ± 0,3 mm (2,0 mm)
Tolerancja przekątnej	L = 2 m ≤ ± 0,5 mm (2,0 mm)
Prędkość	0 ~ 80 m/min (bezstopniowa regulacja prędkości)
Przebij się przez prędkość	0 ~ 15 m/min
Kontrola	Sterowanie konwersją częstotliwości prądu przemiennego

Funkcja dotycząca maszyny przycinanej na długość za pomocą nożyc muchowych

Wysoka wydajność to jedna z najważniejszych cech tej linii CTL. Dzięki konstrukcji i zastosowaniu urządzenia do nożyc latających, zapewnia ono nieprzerwane cięcie podczas szybkiego ruchu taśmy, a urządzenie do pomiaru długości zapewnia dokładność cięcia.
Maszyna do cięcia na wymiar KINGREAL wykorzystuje chromowane rolki, rolki pokryte gumą, agregaty pneumatyczne i inne elementy chroniące powierzchnię stali.
Efekt poziomowania o wysokiej precyzji. Linia produkcyjna CTL może być wyposażona w 21 zestawów rolek do precyzyjnego poziomowania lub podwójne urządzenie prostujące do rozwijania i poziomowania zwojów metalu, co może zapewnić klientom bardziej płaskie i wysokiej jakości blachy.
Można wybrać mostek pętlowy lub go pominąć, całkowicie zgodnie z potrzebami produkcyjnymi klienta i rzeczywistym wykorzystaniem powierzchni zakładu, co może sprawić, że maszyna do cięcia na długość będzie bardziej zwarta, zaoszczędzi miejsce na podłodze i ograniczy wtórną obróbkę zakładu. Jest to dobry wybór dla wielu małych producentów.
Dostarczenie urządzenia do przycinania jest kluczową dodatkową cechą przycinania krawędzi metalowych pasków przed ich cięciem. Urządzenie do przycinania usuwa zadziory, nierówności lub nadmiar materiału z krawędzi metalowej taśmy, zapewniając gładkie i schludne krawędzie gotowego arkusza. Można obsługiwać szeroki zakres szerokości i grubości pasków, co zwiększa wszechstronność i możliwości dostosowania maszyny.

Funkcja dotycząca urządzenia do ścinania much w linii CTL

System kontroli synchronizacji:

AzaawansowanyAby zapewnić t, stosuje się system sterowania serwo lub system kontroli synchronizacjiże latające narzędzie ścinające jest zsynchronizowane z prędkością poruszania się metalowej taśmy.

System sterowania jest w stanie monitorować i dostosowywać prędkość narzędzia w czasie rzeczywistym, aby dostosować się do różnych długości cięciai prędkości taśmy.

Materiał narzędzia o wysokiej wytrzymałości:

Noże są zwykle wykonane z wysokowytrzymałej stali stopowej lub materiałów z węglika wolframu o dużej twardości i odporności na zużycie, aby zapewnić długą żywotność i stałą jakość cięcia.

Kształt i konstrukcja noży są również zoptymalizowane, aby zmniejszyć opór cięcia i poprawić wyniki cięcia.

Projekt równowagi dynamicznej:

Noże i uchwyty narzędzi latającego urządzenia ścinającego mają dynamicznie wyważoną konstrukcję, aby zapewnić płynną pracę w ruchu z dużą prędkością, zmniejszyć wibracje oraz poprawić dokładność cięcia i żywotność sprzętu.

Precyzyjny mechanizm prowadzący:

Wyposażone w precyzyjny mechanizm prowadzący, który zapewnia, że latające narzędzie ścinające zawsze utrzymuje prawidłową ścieżkę i położenie cięcia podczas procesu cięcia, poprawiając dokładność cięcia.
