Opis produktu

Wyświetlanie wideo linii przyciętej na długość cewki CR - PRZECINARKA KINGREAL:

Opis linii produkcyjnej przyciętej na długość:

Technologia nadmiernie wyważonych przenośników rolkowych oscylacyjnych z niezależnym napędem zmniejsza odkształcenie blachy stalowej przy zginaniu i poprawia jakość ścinania. Cienka struktura smarowania olejem, ochrona uszczelnienia pałacu olejowego i zastosowanie materiału samosmarującego w celu uproszczenia konstrukcji i poprawy żywotności części eksploatacyjnych.

-Surowiec:

Stal walcowana na gorąco, stal walcowana na zimno, stal ocynkowana, stal powlekana organicznie, stal o wysokiej wytrzymałości, stal nierdzewna, aluminium, miedź i stopy;

A KINGREAL STEEL SLITTER meglátogatta az indonéz ügyfél gyárát

Sprzęt lekki: 0,3-3 MM.

Średnie wyposażenie: 3-6 MM

Sprzęt ciężki: 6-20 MM

Proces pracy:

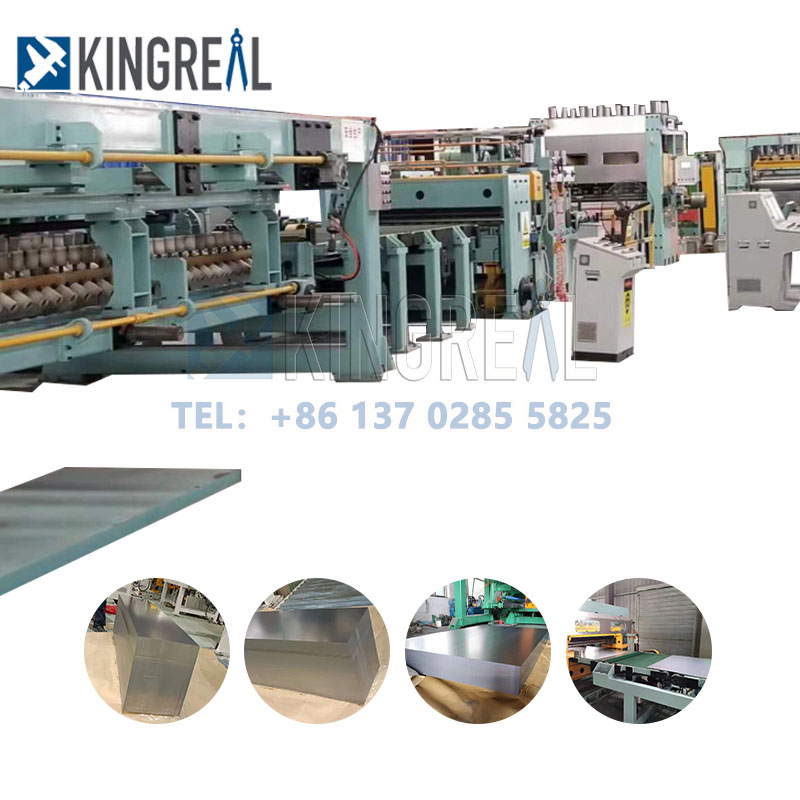

metal cut to length machine

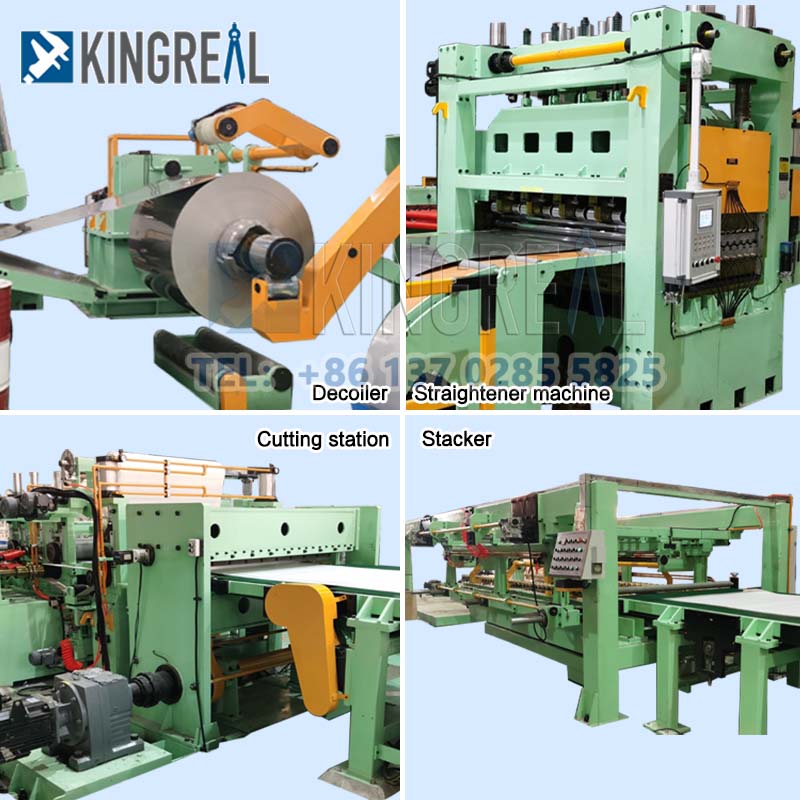

Wózek załadowczy -- Rozwijak hydrauliczny -- Prasowanie i prowadzenie hydrauliczne -- Precyzyjna prostownica -- Maszyna do cięcia na długość -- Automatyczny układarka -- Elektryczny układ sterowania -- Układ hydrauliczny

Opcje konfiguracji dla linii przyciętej na długość:

KINGREAL SLITTER, jako dostawca linii do cięcia na wymiar walcowanych na zimno z ponad 20-letnim doświadczeniem produkcyjnym, stara się zapewniać klientom zróżnicowane rozwiązania projektowe, aby sprostać ich różnym potrzebom produkcyjnym.

Linia do cięcia na wymiar umożliwia łączenie różnych komponentów zgodnie z wymaganiami klienta w zakresie przetwarzania i produkcji cewek metalowych, a każda linia musi uwzględniać surowiec, grubość i potrzeby przetwarzania cewek, aby dopasować komponenty. Najczęstsza część opcjonalna:

- Prostownica

Precyzyjne poziomowanie; zgrubne poziomowanie; podwójne niwelatory

Prostownica na linii cięcia na długość jest kluczowym urządzeniem służącym do korygowania defektów kształtu takich jak zginanie i skręcanie blach, prętów czy rur podczas walcowania, cięcia czy transportu. Płyta jest prostowana przed maszyną tnącą, aby zapewnić stałą długość cięcia, uniknąć błędów wymiarowych spowodowanych zginaniem materiału i upewnić się, że materiał jest prosty przed cięciem na długość, poprawiając w ten sposób dokładność ścinania i jakość gotowego produktu.

- Urządzenie do przycinania

W linii cięcia na wymiar urządzenie do przycinania to urządzenie służące do usuwania zadziorów, nierówności lub nadmiaru materiału z krawędzi blachy w celu poprawy jakości krawędzi blachy i spełnienia wymagań dotyczących dokładności wymiarowej.

- Automatyczne układanie

Na linii cięcia na wymiar automatyczne układanie w stosy odnosi się do procesu dokładnego układania w stosy i wyprowadzania ciętych arkuszy blachy zgodnie z ustalonymi zasadami za pomocą zautomatyzowanego sprzętu. Jego głównym celem jest poprawa wydajności produkcji, ograniczenie ręcznej interwencji i zapewnienie jakości układania.

Specyfikacja techniczna:

Surowiec	GI, CR, CS
Grubość blachy	0,3-4,0 mm
Szerokość arkusza	500-2000mm
Zewnętrzna średnica cewki	≤φ2200mm
Wewnętrzna średnica cewki	508 mm; 610 mm
Szybkość cięcia	0-60 m/min (regulowany)
Prędkość gwintowania	0-15 m/min
Moc	380 V/50 Hz/3 fazy
Całkowita moc	~200 kW

Szczegóły głównych komponentów:

Rozwijak liny przyciętej na długość

Za pomocą tego urządzenia można zaciskać i otwierać stalową cewkę nośną, aby uzyskać funkcję rozwijania napięcia. Korpus ramy, bęben, układ przeniesienia napędu, układ materiału prasującego, układ napinający, układ smarowania i układ hydrauliczny to jego części składowe.

Mechanizm napędowy: Mechanizm sprzęgający realizuje rozdział mocy podczas normalnego rozwijania i pasywnego rozładowywania materiału. Wrzeciono rozwijacza jest popychane przez silnik w celu obracania się, realizując rozkładanie stalowej cewki i podawanie głowicy.

System wznoszenia i kurczenia: Suwak w kształcie klina i przesuwne gniazdo na wrzecionie powodują przemieszczenie za pomocą naprężenia zapewnianego przez cylinder wznoszący i obkurczający, realizując w ten sposób wznoszenie.

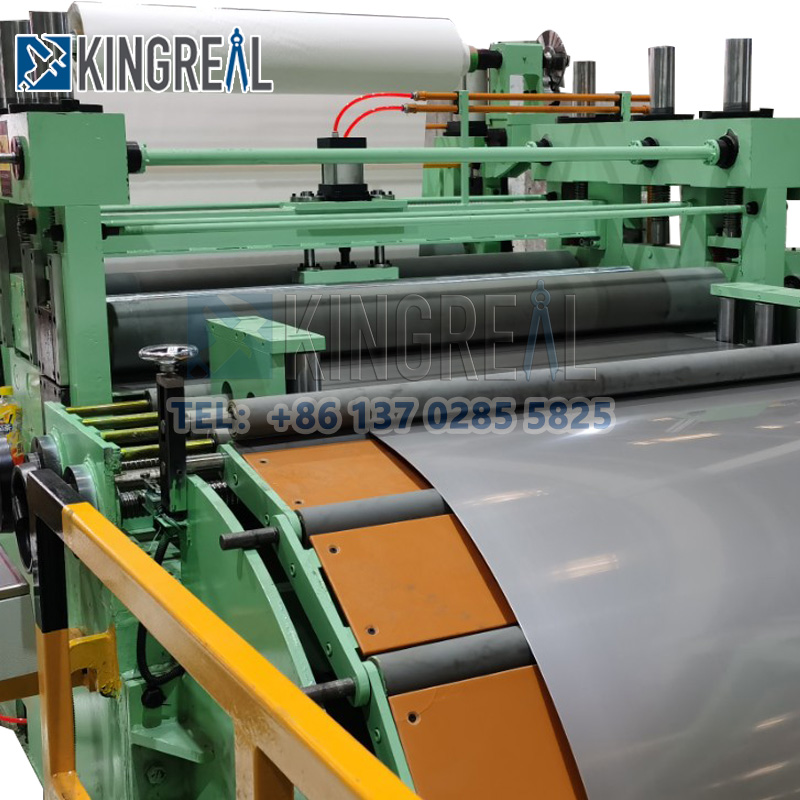

Maszyna do cięcia na długość. Precyzyjna maszyna do prostowania

Budowa i przeznaczenie: Jej przeznaczeniem jest nierówne wypoziomowanie blachy stalowej. W prostownicy zastosowano sześciowarstwową konstrukcję rolek. Aby uzyskać najlepszy efekt poziomowania, każdy wałek poziomujący poddawany jest precyzyjnemu toczeniu, odpuszczaniu, chromowaniu i szlifowaniu. Dzięki uniwersalnemu sprzęgowi przekładnia rozdzielcza napędza niezależnie walce równające, dzięki czemu pojedyncza maszyna może obracać się zarówno do przodu, jak i do tyłu.

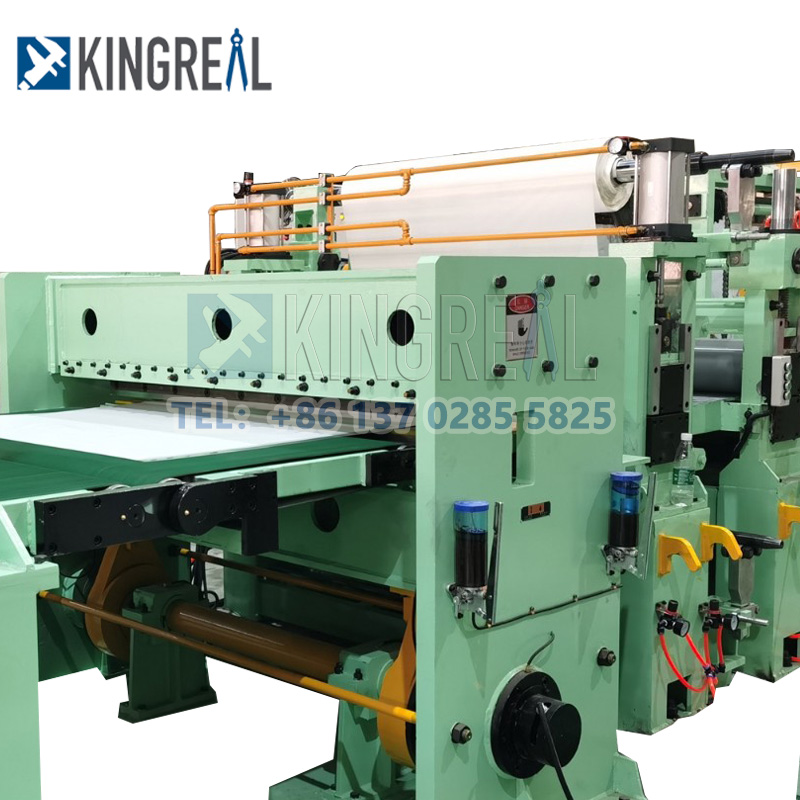

Maszyna do cięcia na długość

1.Waga wyposażenia jednostkowego: ponad 600 ton, złożona konstrukcja, trudność produkcyjna, wysoka precyzja montażu, wysoki poziom kontroli automatyzacji.

2. Równoległość ostrzy nożyc: Gwarantowana jest równoległość 0,1 mm na górnym i dolnym ostrzu o maksymalnej długości 5,2 m.

3. Luz ostrza ścinania: minimalny prześwit ostrza ścinania wynoszący 0,45 milimetra, aby zapewnić bezpieczne i stabilne ścinanie.

4. Czas i precyzja cięcia: w 3,6 sekundy czystego ścinania dla blachy stalowej o grubości 50 mm i szerokości 5 metrów, zapewniającej wysoką precyzję i jakość ścinania

Do zalet technicznych sprzętu zalicza się:

Elementy ramy o wysokiej sztywności i niskim odkształceniu zapewniają stabilne ścinanie i radykalnie poprawiają jakość ścinania.

Technologia nadmiernie wyważonych przenośników rolkowych oscylacyjnych z niezależnym napędem zmniejsza odkształcenie blachy stalowej przy zginaniu i poprawia jakość ścinania. Cienka struktura smarowania olejem, ochrona uszczelnienia pałacu olejowego i zastosowanie materiału samosmarującego w celu uproszczenia konstrukcji i poprawy żywotności części eksploatacyjnych.
