ww pełni automatyczna linia do cięcia staliramię do przechowywania kręgów typu krzyżowego odgrywa kluczową rolę, pomagając zapewnić płynny ruch i obsługę zwojów metalu podczas ich przepływu przez różne etapy przetwarzania. Stanowi jeden z podstawowych komponentów pomocniczych umożliwiających wysokowydajną, ciągłą produkcję w w pełni automatycznych maszynach do cięcia stali. Projektując w pełni automatyczne linie do cięcia stali, KINGREAL STEEL SLITTER zazwyczaj uwzględnia ten komponent, aby zwiększyć poziom automatyzacji w całym procesie produkcyjnym i zminimalizować potrzebę ręcznej interwencji.
Ramiona do przechowywania kręgów typu krzyżowego są głównymi komponentami do przechowywania i obsługi kręgów, specjalnie zaprojektowanymi jako uzupełnieniew pełni automatyczne maszyny do cięcia stali. Ich podstawową funkcją jest uporządkowane przechowywanie i sprawna obsługa gotowych kręgów natychmiast po ich przetworzeniu na w pełni automatycznej linii do cięcia stali; jednocześnie mogą pomóc w tymczasowym przechowywaniu i transporcie kręgów surowca. Pełnią rolę krytycznego węzła, łączącego różne etapy procesu cięcia wzdłużnego – w tym cięcie, przewijanie i pakowanie – aby zapewnić płynny przepływ pracy. Konstrukcja ramienia do przechowywania kręgów typu krzyżowego jest szczegółowo dostosowana do wymagań produkcyjnych w pełni automatycznej maszyny do cięcia wzdłużnego stali; zazwyczaj składa się z obrotowych ramion lub belek, a jego podstawową funkcją jest zabezpieczanie i obracanie zwojów w celu ułatwienia tymczasowego przechowywania lub kolejnych etapów przetwarzania, takich jak pakowanie i przenoszenie, gwarantując w ten sposób nieprzerwany przepływ produkcji.
Aby dostosować się do zautomatyzowanej charakterystyki produkcyjnej w pełni automatycznej linii do cięcia stali, w konstrukcji ramienia do przechowywania kręgów typu krzyżowego priorytetem jest kompatybilność z innymi elementami maszyny. Dzięki temu można go łatwo zintegrować ze sprzętem do obsługi i przetwarzania, tworząc kompletny, zautomatyzowany system produkcyjny o zamkniętym obiegu.
Aby spełnić wymagania zautomatyzowanego sterowania w pełni zautomatyzowanej linii do cięcia stali, ramię magazynujące cewki typu krzyżowego jest napędzane przez system sterowania silnikiem i obsługiwane przez sterownik PLC. Taka konfiguracja umożliwia precyzyjne pozycjonowanie i elastyczny obrót cewek, doskonale synchronizując się z rytmem produkcyjnym w pełni automatycznej linii do cięcia stali.
Ww pełni automatyczne maszyny do cięcia stali, miejsce instalacji i konstrukcja ramienia do przechowywania kręgów typu krzyżowego są zoptymalizowane specjalnie pod kątem przepływu pracy produkcyjnej w pełni automatycznej maszyny do cięcia wzdłużnego stali. Podstawowym celem jest rozwiązanie problemów związanych z rozładunkiem, magazynowaniem i transportem gotowych kręgów podczas procesu produkcyjnego, zwiększając w ten sposób ogólną wydajność produkcji w pełni automatycznej linii do cięcia stali. W szczególności element ramienia do przechowywania kręgów typu krzyżowego jest umieszczony z tyłu wózka wyładowczego w pełni automatycznej maszyny do cięcia wzdłużnego stali. Działa w synergii z odrzutnikiem i wózkiem rozładowczym, tworząc precyzyjny interfejs pomiędzy operacją cięcia wzdłużnego a kolejnymi etapami obsługi gotowego produktu, ostatecznie zapewniając, że proces produkcyjny w pełni automatycznej linii do cięcia wzdłużnego stali pozostaje ciągły i nieprzerwany. Głównym celem inżynierów firmy KINGREAL STEEL SLITTER zaprojektowania tego konkretnego komponentu do w pełni automatycznych maszyn do cięcia wzdłużnego stali jest umożliwienie natychmiastowego przeniesienia gotowych zwojów stali na obrotowy stojak po zabezpieczeniu ich końcówek.
Dzięki temu nawijacz w pełni automatycznej maszyny do cięcia wzdłużnego stali może rozpocząć nawijanie kolejnego zwoju w czasie rzeczywistym – bez konieczności czekania, aż suwnica przetransportuje gotowy produkt – w ten sposób zasadniczo skracając przestoje spowodowane opóźnieniami związanymi z pracą dźwigu i eliminując zakłócenia z dalszych operacji pakowania. W rezultacie skutecznie wydłuża to rzeczywisty czas pracy w pełni automatycznej linii do cięcia wzdłużnego stali i zwiększa jej godzinową wydajność produkcyjną. Co więcej, zastosowanie stojaka z ramieniem do przechowywania kręgów typu krzyżowego uwalnia suwnicę od przywiązania do rytmu produkcyjnego w pełni automatycznej maszyny do cięcia wzdłużnego stali, co pozwala na bardziej elastyczne planowanie i wdrażanie innych zadań związanych z podnoszeniem ciężkich ładunków. To dodatkowo optymalizuje układ produkcyjny warsztatu i wykorzystanie sprzętu, zapewniając płynniejszy i bardziej wydajny przepływ pracy na w pełni automatycznej linii do cięcia stali.

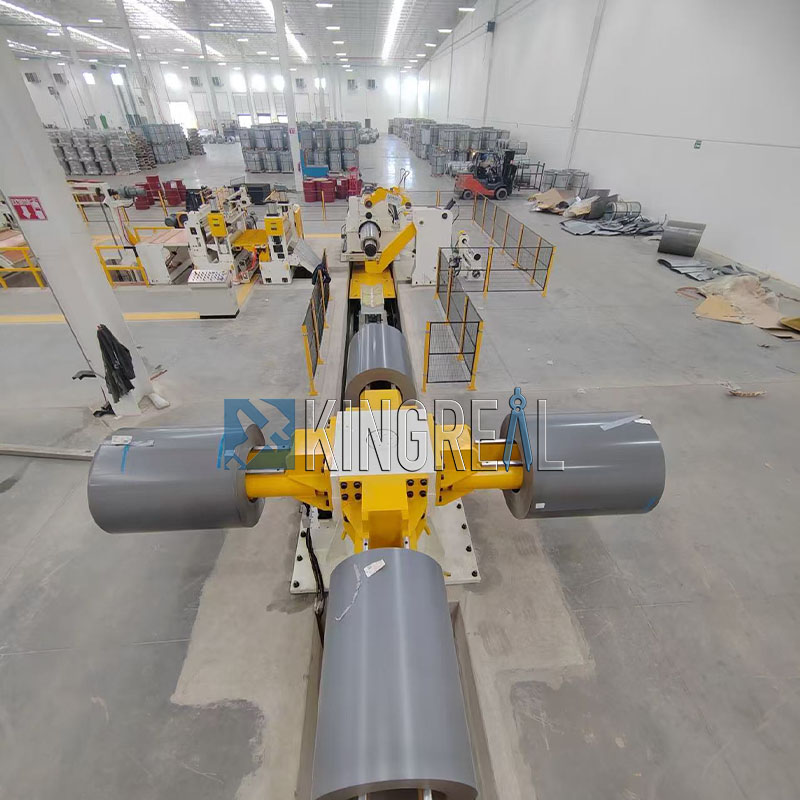

Dostosowana do specyficznych wymagań dotyczących obciążenia i środowiska operacyjnego w pełni automatycznych maszyn do cięcia wzdłużnego stali, struktura i cechy stojaka z ramieniem do przechowywania kręgów typu krzyżowego zostały skrupulatnie zaprojektowane. Wykorzystuje dwustronną konfigurację regału obrotowego w kształcie krzyża (180 stopni), o nośności jednostronnej sięgającej 16 ton. Umożliwia to bezproblemową obsługę dużych zwojów metali ciężkich przetwarzanych przez w pełni automatyczną maszynę do cięcia wzdłużnego stali, doskonale spełniając rygorystyczne wymagania ciężkich zastosowań przemysłowych, takich jak obróbka stali. Regał z ramieniem do przechowywania cewek typu krzyżowego jest wyposażony w cztery ramiona magazynujące, które mogą jednocześnie przechowywać wiele gotowych cewek przetwarzanych przez w pełni automatyczną linię do cięcia wzdłużnego stali. To dodatkowo zwiększa ciągłość produkcji linii i zapobiega przestojom spowodowanym nagromadzeniem gotowych produktów. Jeśli chodzi o moc, obrót zębatki napędzany jest silnikiem hydraulicznym za pośrednictwem przekładni zębatej. Mechanizm ten zapewnia płynną pracę i dużą moc, gwarantując precyzyjne i wydajne ruchy obrotowe. Regał umożliwia pełny obrót o 360 stopni zarówno w kierunku zgodnym, jak i przeciwnym do ruchu wskazówek zegara, oferując elastyczność w zakresie dostosowania do różnych kierunków przenoszenia i wymagań dotyczących przechowywania gotowych kręgów, ułatwiając w ten sposób płynną koordynację z wózkiem rozładunkowym i sprzętem pakującym w pełni automatycznej maszyny do cięcia wzdłużnego stali.
Wyposażenie Aw pełni automatyczna maszyna do cięcia staliz ramieniem do przechowywania kręgów typu krzyżowego znacznie podnosi poziom automatyzacji. To drastycznie zmniejsza potrzebę ręcznej interwencji, zmniejszając w ten sposób intensywność pracy fizycznej związaną z operacjami ręcznymi i minimalizując straty produkcyjne wynikające z błędu ludzkiego. W tradycyjnych, w pełni automatycznych procesach produkcji na linii do cięcia wzdłużnego stali, po zakończeniu procesu cięcia wymagana jest ręczna obsługa dźwigu w celu podniesienia gotowych kręgów z nawijaka w celu późniejszego pakowania. Proces ten jest nie tylko czasochłonny, ale także powoduje przedłużone przestoje w pełni automatycznej maszyny do cięcia wzdłużnego stali w oczekiwaniu, co poważnie pogarsza jej wydajność produkcyjną. Jednakże dzięki integracji poprzecznego przenośnika zwojów problem ten został całkowicie rozwiązany: natychmiast po zakończeniu pracy w pełni automatycznej maszyny do cięcia wzdłużnego stali wózek rozładowczy automatycznie transportuje rozcięty gotowy materiał do wózka poprzecznego. Następnie ramię poprzeczne przejmuje odbiór i tymczasowe przechowywanie gotowych kręgów, umożliwiając wózkowi rozładowczemu natychmiastowy powrót do w pełni automatycznej linii do cięcia wzdłużnego stali, aby pomóc w następnym cyklu produkcyjnym, zapewniając w ten sposób płynną integrację etapów cięcia wzdłużnego, rozładunku i przechowywania.
Układ napędowy montowany od góry: W bramie obrotowej zastosowano układ napędowy montowany od góry — składający się z przekładni podporowych i silnika — co ułatwia konserwację. Taka konstrukcja zapewnia zarówno stabilność działania, jak i niezawodność.
Pozycjonowanie sygnałowe i mechaniczne: W bramce obrotowej zastosowano hybrydowy system pozycjonowania, który łączy wykrywanie na podstawie sygnału z mechanicznymi ogranicznikami, zapewniając precyzyjny ruch i dokładne rozmieszczenie cewek. Ten zaawansowany mechanizm pozycjonowania gwarantuje bezpieczną i wysoce wydajną pracę.
Stabilna i niezawodna konstrukcja: Brama obrotowa ma solidną konstrukcję ramy zaprojektowaną z myślą o stabilnej pracy. Zdolny do łatwego przenoszenia dużych obciążeń, stanowi bezpieczne i niezawodne rozwiązanie do obsługi dużych i wytrzymałych cewek.
Czy chcesz dowiedzieć się więcej o funkcjach innych komponentów w ramach aw pełni automatyczna linia do cięcia stali? Zapraszamy do bezpośredniego kontaktu z KINGREAL STEEL SLITTER!
