A po prostu przyciąć na długośćto kluczowy element urządzenia do obróbki kręgów, przeznaczony do poziomego cięcia surowców według potrzeb klienta i przygotowania ich do kolejnych procesów formowania. Materiał przetwarzany za pomocą prostej linii cięcia na długość jest zwykle używany w pojedynczym procesie formowania, takim jak tłoczenie blachy, gięcie i formowanie przez rozciąganie. Linie po prostu przycięte na wymiar są powszechnie preferowane ze względu na ich niewielką powierzchnię i przydatność do obróbki cienkich, lekkich materiałów metalowych, co czyni je szczególnie odpowiednimi do produkcji na małą skalę lub dla początkujących w branży.

W tym artykule szczegółowo opisano podstawową konfigurację prostej linii przyciętej na wymiar, mając nadzieję na dostarczenie cennych informacji.

Opis linii po prostu przyciętej na długość

Proste cięcie na długośćsą specjalnie zaprojektowane do obróbki stosunkowo lekkich materiałów metalowych. Ich prędkości produkcyjne są powolne, a sztywność ramy maszyny jest stosunkowo łatwa do utrzymania. Co więcej, ze względu na niską moc zainstalowaną, linie przycięte na wymiar zajmują stosunkowo niewielką powierzchnię, co czyni je idealnymi do produkcji małych partii. Jednakże w miarę wzrostu szerokości arkuszy, grubości materiału i masy kręgów zwiększona prędkość produkcji wymaga znacznego zwiększenia marginesów bezpieczeństwa, co stwarza wyzwania dla uproszczonego projektowania.

Co więcej, systemy podawania i układania po cięciu prostych linii przycinanych na wymiar różnią się w zależności od konkretnych potrzeb, co skutkuje różnymi konfiguracjami i wyzwaniami w zakresie standaryzacji. Dlatego zrozumienie kombinacji różnych powiązanych urządzeń jest jednym z kluczy do opanowania konfiguracji prostej linii przyciętej na wymiar.

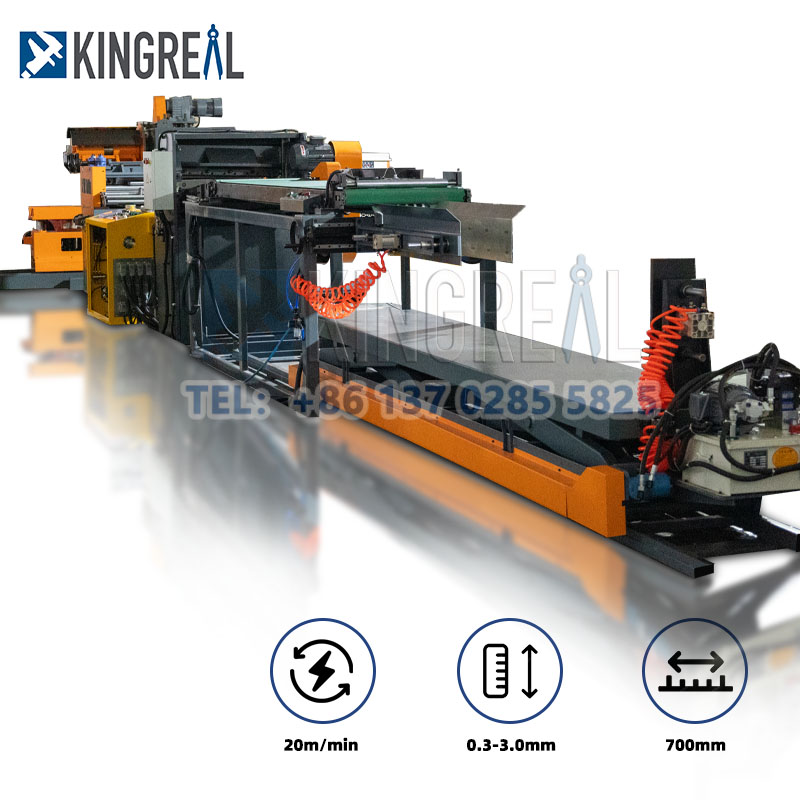

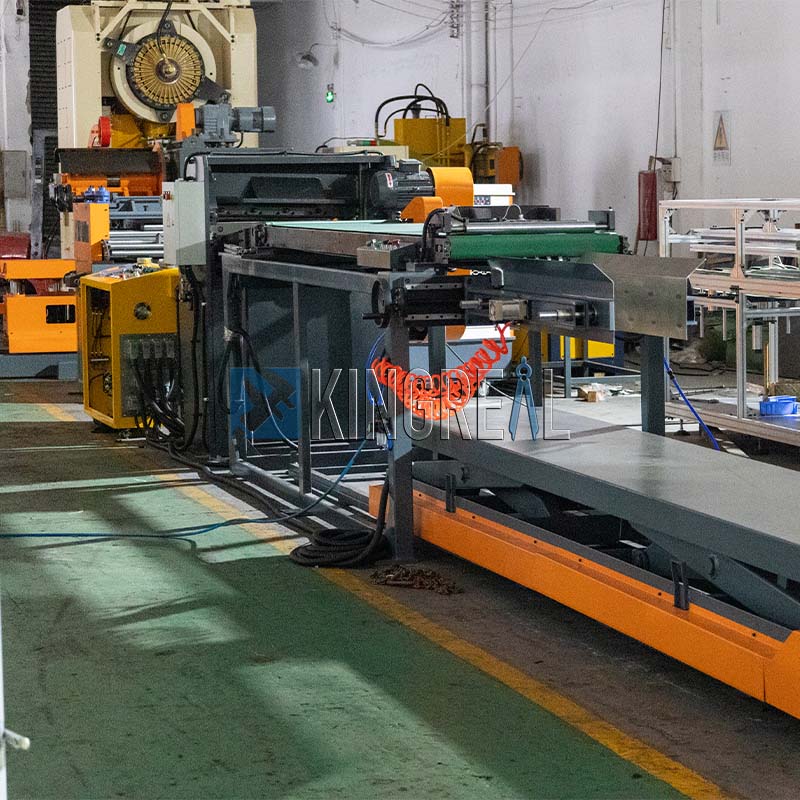

Prosta linia do cięcia na wymiar składa się głównie z niezależnego rozwijacza, prostownicy, serwo-rolkowego podajnika CNC i maszyny do cięcia na długość. Cały proces ładowania, rozwijania, prostowania, podawania i cięcia całej linii przycinanej na wymiar jest zautomatyzowany. Aby pomóc Ci lepiej zrozumieć ten typ prostej linii przycinanej na wymiar, na YouTube udostępniono prostą linię przyciętą na długość, zaprojektowaną i opracowaną przez inżynierów firmy KINGREAL STEEL SLITTER. Możesz szybko przeglądać zawartość.

Podstawowa konfiguracja prostej linii cięcia na długość

Podczas początkowej produkcji materiałów apo prostu przyciąć na długośćzostał zaprojektowany tak, aby zachować podstawowe funkcje odpowiedniej linii produkcyjnej. Zwłaszcza w przypadku prostych linii ciętych na wymiar różne kombinacje mogą zaspokoić różnorodne potrzeby produkcyjne. Dlatego zrozumienie specyficznych potrzeb klienta jest podstawą opracowania optymalnej konfiguracji maszyny.

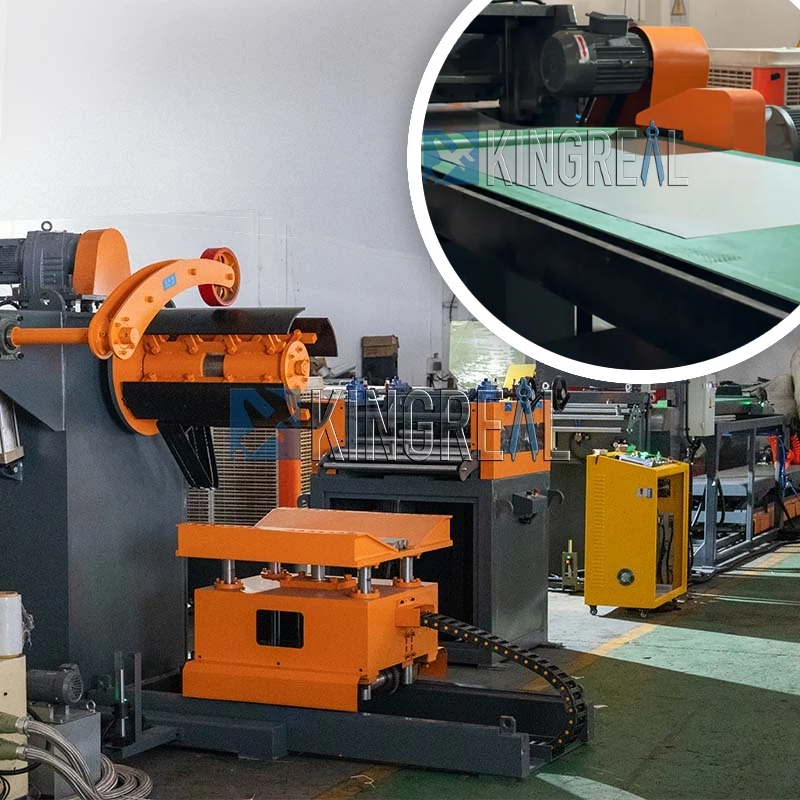

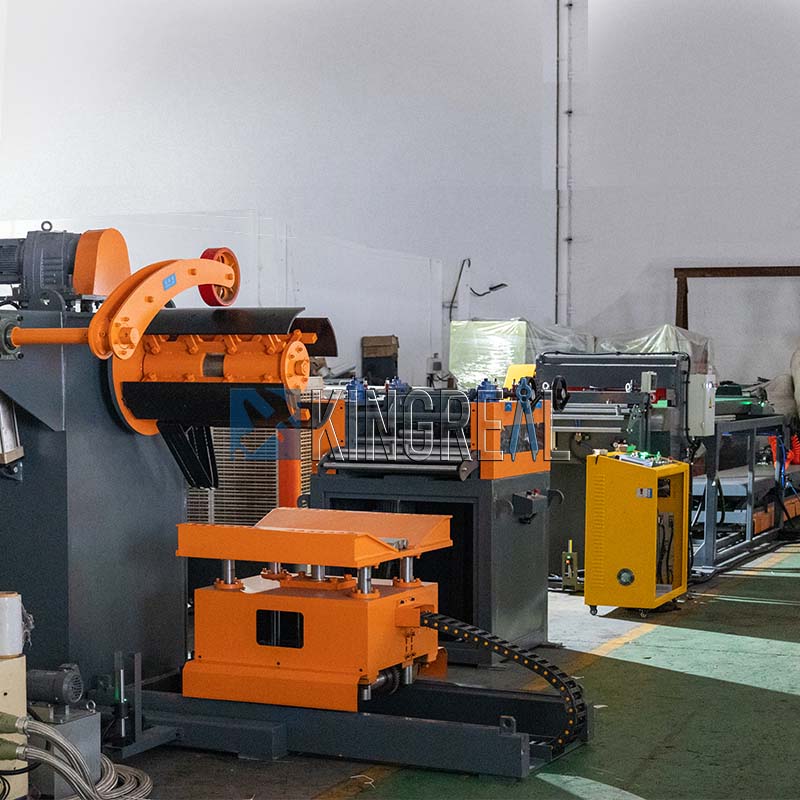

● System załadunku materiału i prowadzenia umożliwiający proste przycięcie linii na odpowiednią długość

Projekt układu załadunku i prowadzenia materiału m.inproste cięcie na długośćzależy również od właściwości materiałowych klienta. Ogólnie rzecz biorąc, system ładowania materiału w przypadku linii przyciętej na wymiar może stanowić kombinację sprzętu typu split lub sprzętu „dwa w jednym” (takiego jak GO, ML, CL, TGL itp.). Przy wyborze sekcji do transportu materiałów należy wziąć pod uwagę takie czynniki, jak szerokość materiału, średnica wewnętrzna i zewnętrzna, grubość materiału, sposób trzymania materiału i nośność, aby zapewnić odpowiednią konfigurację mocy i potrzebę dodatkowego wsparcia.

W przypadku sekcji korekcyjnej projekt musi wybrać odpowiedni rozmiar i układ koła korekcyjnego w oparciu o grubość materiału, a także określić moc maszyny korygującej w oparciu o prędkość produkcji. Wymagania klienta dotyczące płaskości będą również miały wpływ na liczbę, układ i sposób napędu kół korekcyjnych. Jako producent prostych linii do cięcia na wymiar obsługujący rynek międzynarodowy, inżynierowie KINGREAL STEEL SLITTER w pełni uwzględnili nacisk rynku międzynarodowego na bezpieczeństwo podczas projektowania centralnego uchwytu materiału i korekcyjnego sterownika zmiennej prędkości dla linii prostego przycięcia na długość.

Sekcja podawania prostej linii do cięcia na wymiar jest wybierana całkowicie w oparciu o wymagania klienta dotyczące cięcia na wymiar i wydajność materiału arkuszowego. W zależności od źródła zasilania, sekcja podawania może być skonfigurowana ze sterowaniem zmienną prędkością prądu przemiennego, sterowaniem silnikiem prądu stałego lub sterowaniem serwomotorem. W przypadku zastosowań związanych z przekrojami konstrukcyjnymi, w których występuje słaba jakość materiału i duże tolerancje cięcia na długość, do bezpośredniego cięcia na długość można zastosować obwód składający się z zasilacza korekcyjnego, przetwornicy częstotliwości i enkodera długości. W przypadku grubszych i mocniejszych materiałów o niższych wymaganiach produkcyjnych dobrym rozwiązaniem jest również połączenie silnika prądu stałego i enkodera długości. W przypadku materiałów wymagających dużej prędkości, dużej wydajności produkcyjnej i wysokiego stopnia automatyzacji zaleca się system cięcia na długość oparty na serwonapędach.

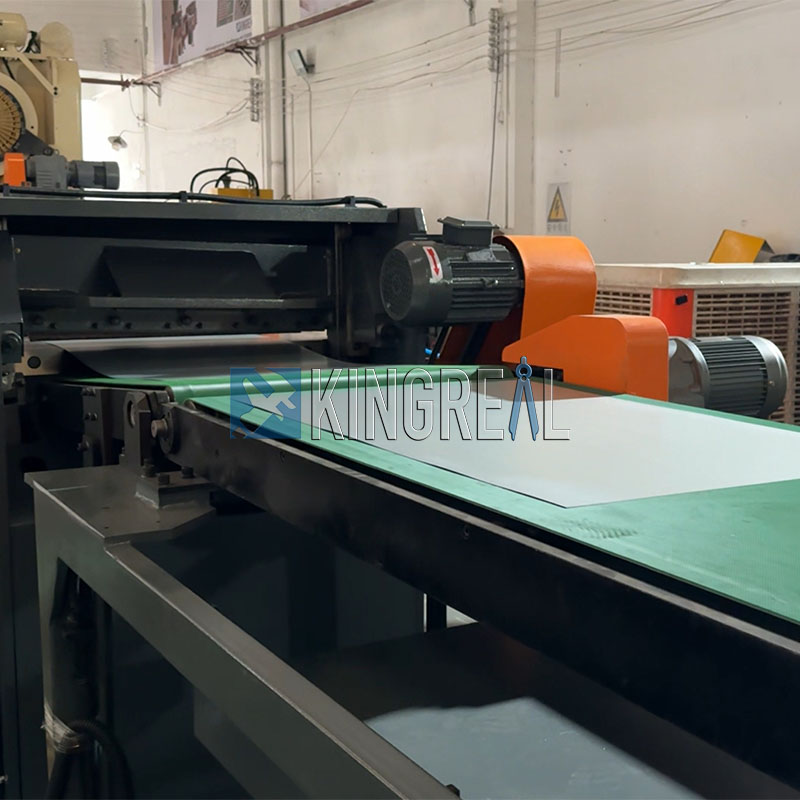

● Sekcja ścinająca umożliwiająca proste przycięcie linii na odpowiednią długość

Sekcja tnąca prostej linii do cięcia na długość jest przede wszystkim podzielona na kilka typów, w tym wbudowane nożyce z wbudowaną głowicą liny do prostego przycięcia na długość, nożyce mechaniczne (hydrauliczne) i szybkie nożyce ze sprzęgłem pneumatycznym (lub hydrauliczne nożyce szybkoobrotowe). W przypadku prostych linii cięcia na wymiar o niskich wymaganiach produkcyjnych można bezpośrednio zastosować nożyce głowicowe. W przypadku linii metalowych ciętych na wymiar o niskiej i średniej długości, o dużych szerokościach materiału i szerokim zakresie grubości, bardziej odpowiednie są nożyce mechaniczne lub nożyce hydrauliczne. W przypadku zastosowań o wyższych wymaganiach dotyczących ścinania i określonych wymaganiach dotyczących prędkości należy rozważyć zastosowanie szybkich nożyc ze sprzęgłem pneumatycznym lub hydraulicznych nożyc szybkoobrotowych.

●Metoda zbierania produktów w przypadku prostych linii przyciętych na wymiar

Metoda zbierania produktów dla apo prostuprzyciąć na długośćzależy od specyficznych potrzeb klienta dla tego typu linii. Metody zbierania można ogólnie podzielić na zbieranie ręczne, proste zbieranie poprzez podnoszenie i automatyczną paletyzację. W przypadku własnego sprzętu wykorzystującego cieńsze materiały, krótsze długości cięcia i mniejsze wolumeny produkcji powszechnym rozwiązaniem jest ręczny odbiór i paletowanie. W przypadku prostych linii ciętych na wymiar, jeśli długość cięcia przekracza 600 mm i przekracza zakres ręcznego chwytania, do odbioru można rozważyć użycie wózka widłowego. W przypadku produkcji wielkoseryjnej lub dostawców materiałów, którzy muszą przetwarzać materiały o dużej różnorodności szerokości i długości, optymalnym wyborem jest automatyczna paletyzacja.

prostotay przyciąć do linii długościs, ze względu na swoją elastyczność, kompaktowe wymiary i wysoki stopień automatyzacji, są idealnym wyborem dla wielu małych i średnich przedsiębiorstw oraz nowych uczestników branży. Dzięki racjonalnej konfiguracji każdego komponentu proste linie docięcia na wymiar mogą zaspokoić potrzeby przetwarzania różnorodnych materiałów i poprawić wydajność produkcji. Co więcej, głębokie zrozumienie potrzeb klientów pomoże producentom dostarczać bardziej precyzyjne rozwiązania w postaci prostych linii przycinanych na wymiar, zabezpieczając niszę na konkurencyjnym rynku.

KINGREAL STEEL SLITTTER ma nadzieję, że ten artykuł pomoże Ci zrozumieć podstawową konfigurację prostej linii do cięcia na wymiar. Jeśli masz dalsze pytania lub zapytania, skontaktuj się z KINGREAL STEEL SLITER w celu dalszej dyskusji.
