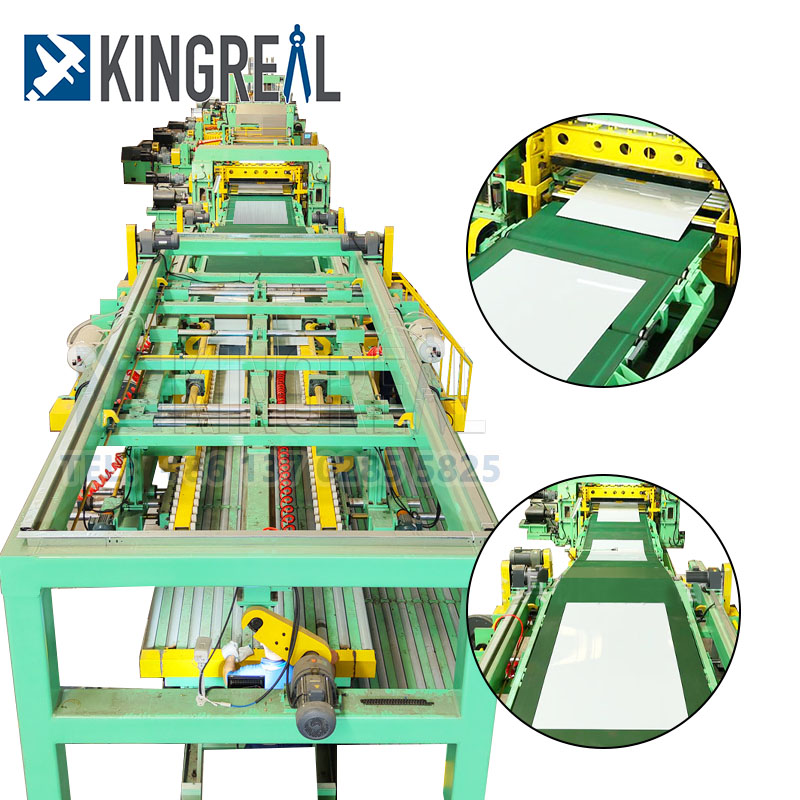

A maszyna do cięcia stali na długośćto maszyna używana do przetwarzania zwojów metalu w procesach takich jak rozwijanie, poziomowanie, wymiarowanie i cięcie na płaskie arkusze o pożądanej długości, a następnie układanie ich w stosy. Linia stalowa cięta na wymiar nadaje się do obróbki stali węglowej walcowanej na zimno i na gorąco, stali krzemowej, blachy białej, stali nierdzewnej i różnych powlekanych materiałów metalowych. Maszyny do cięcia stali na wymiar występują w różnych typach, w zależności od grubości i rodzaju obrabianego materiału, a także wymagań klienta w zakresie wydajności produkcji. W tym artykule szczegółowo omówiono każdy aspekt linii cięcia stali na wymiar, dostarczając kompleksowych wskazówek.

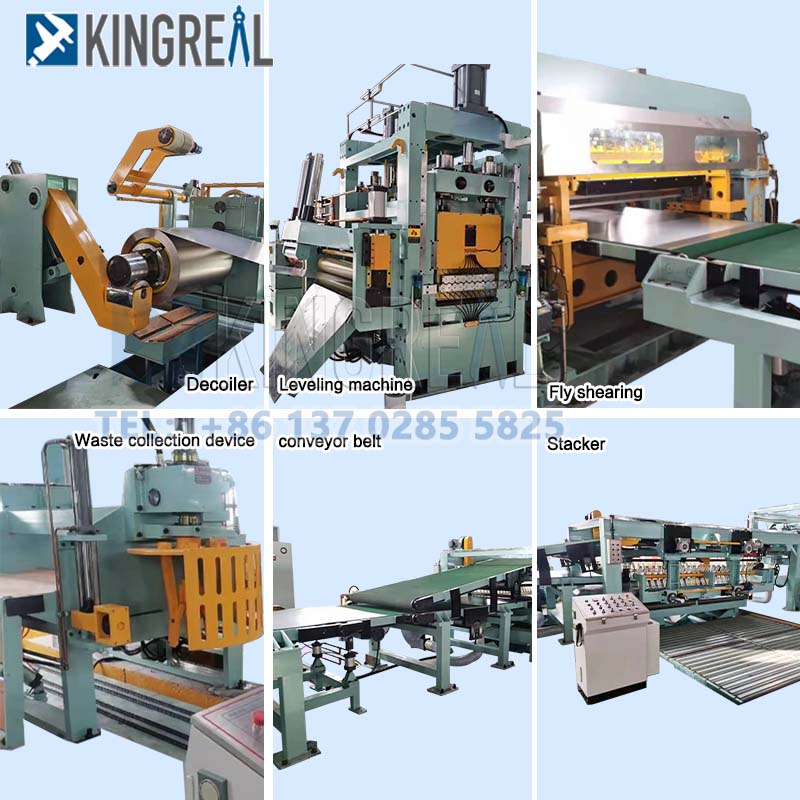

Maszyna do cięcia stali na wymiar składa się przede wszystkim z następujących elementów:
Wózek załadowczy do linii stalowej przyciętej na wymiar: Transportuje zwój do rozwijacza.
Rozwijak do maszyny do cięcia stali na wymiar: Odwija zwój przygotowując go do dalszej obróbki.
Poziomowanie stali przyciętej na długość: Zapewnia płaskość blachy w celu spełnienia wymagań dotyczących ścinania.
Podajnik do maszyny do cięcia stali na wymiar: Transportuje wyrównaną blachę do maszyny nożycowej.
Nożyce do stali przyciętej na długość: Wykonuje operację cięcia, przycinając blachę na żądaną długość.
Przenośnik do maszyny ciętej na długość: Transportuje pocięty arkusz do maszyny układającej. Urządzenia układające starannie układają strzyżone arkusze w celu łatwej obróbki.
Urządzenia te zazwyczaj integrują systemy mechaniczne, elektryczne i hydrauliczne, oferując wysoką wydajność i automatyzację, a także prostą i niezawodną obsługę. Linie stalowe cięte na wymiar zapewniają wysokie standardy dokładności cięcia na wymiar i płaskości blachy, zapewniając schludne układanie.
1. Klasyfikacja według rodzaju materiału
W przypadku metali żelaznych, takich jak stal węglowa i niskostopowa, grubość ścinania wynosi zazwyczaj od 0,5 do 25 mm. Wyposażone w narzędzia tnące i urządzenia poziomujące o wysokiej wytrzymałości, są stosowane przede wszystkim w takich obszarach, jak budowanie konstrukcji stalowych, podwozia samochodów i produkcja maszyn.
Maszyna do cięcia stali nierdzewnej na długość:
Dzięki zastosowaniu odpornych na zużycie narzędzi (takich jak węgliki) i odpornych na zarysowania taśm przenośnikowych, które zapobiegają utlenianiu na powierzchni stali nierdzewnej, osiągają dokładność ścinania wynoszącą ± 0,1 mm. Nadają się do zastosowań wymagających wysokiej jakości powierzchni, takich jak przybory kuchenne, urządzenia medyczne i sprzęt chemiczny.
Linia do cięcia metali nieżelaznych na długość:
Te przycięte na wymiar maszyny mogą być używane do ścinania zwojów aluminium, miedzi i innych materiałów, aby spełnić specyficzne potrzeby klienta. Te maszyny do cięcia na wymiar są zazwyczaj wyposażone w urządzenia antystatyczne i elastyczne systemy transportowe. Nadają się do zastosowań w przemyśle lotniczym, komponentach elektronicznych oraz do obróbki elektrod baterii litowych i płytek drukowanych wysokiej częstotliwości.
 |
 |
 |
2. Klasyfikacja według poziomu automatyzacji
Ręczne cięcie stali na długość linii:
Stosuj ręczne ładowanie i pozycjonowanie, ścinanie mechaniczne i niską wydajność (≤20 cykli/minutę). Nadają się do niestandardowego przetwarzania małych partii i wielu specyfikacji i są powszechnie spotykane w małych zakładach produkcyjnych i warsztatach naprawczych.
Półautomatyczna linia do cięcia stali na wymiar:
Automatyczne rozwijanie i poziomowanie, ręczne pozycjonowanie i cięcie, wyposażone w prosty system sterowania PLC, zapewniają wydajność 30-50 cykli/minutę i są odpowiednie dla małych i średnich zakładów produkujących blachę.
W pełni automatyczna maszyna do cięcia stali na wymiar:
W pełni zautomatyzowany cały proces (odwijanie, poziomowanie, wymiarowanie, ścinanie i układanie). Wykorzystując system CNC (taki jak Siemens S7-300) mogą osiągnąć wydajność do 80 cykli na minutę przy dokładności pozycjonowania ± 0,3 mm. Są szeroko stosowane w motoryzacyjnych producentach OEM, liniach do produkcji paneli sprzętu gospodarstwa domowego i dużych zakładach produkujących konstrukcje stalowe.
3. Klasyfikacja według dokładności przetwarzania
Zwykła precyzyjna maszyna do cięcia stali na długość:
Tolerancja ścinania wynosi ± 0,5 mm/m, płaskość ≤3 mm/m, odpowiednia do paneli budowlanych i ogólnych części konstrukcyjnych.
Linia stalowa o wysokiej precyzji cięta na długość:
Tolerancja ścinania wynosi ±0,1 mm/m, płaskość ≤1 mm/m. Te stalowe maszyny cięte na wymiar są zazwyczaj wyposażone w serwomechanizm i pozycjonowanie laserowe, odpowiednie do pokryw samochodowych i precyzyjnych obudów instrumentów.
Ultraprecyzyjna stal cięta na długość:
Tolerancja ścinania wynosi ≤±0,05 mm/m. Linie te wykorzystują przenoszenie na łożyskach powietrznych i hydrauliczne ścinanie CNC, odpowiednie do paneli lotniczych i podłoży mikroelektronicznych.
4. Klasyfikacja metodą ścinania
Maszyna do strzyżenia much przycięta na długość:
Wykorzystując wysoce niezawodne właściwości mechaniczne oraz dojrzały i stabilny elektryczny system sterowania, te maszyny do strzyżenia muchowego przycinane na długość zapewniają wysoką wydajność i jakość cięcia blachy. Charakteryzują się ciągłym, szybkim i poziomowaniem całej linii oraz dużą dokładnością cięcia na długość.
Maszyna do strzyżenia much przycięta na długość:
Obrotowa maszyna do cięcia na wymiar obraca się z dużą prędkością w celu cięcia, eliminując ślady spowodowane przerwami w ścinaniu. Te obrotowe maszyny do cięcia na wymiar nadają się do operacji ścinania wymagających wysokiej jakości powierzchni.
Z łatwością zmieniaj narzędzia i łącz precyzyjne kąty obrotu, aby uzyskać bardzo precyzyjne cięcie blachy o specjalnym kształcie. Dzięki zakresowi obrotu 0-30° nadaje się do produkcji blach prostokątnych, trapezowych i równoległobocznych.
Naprawiono ścinanie przycięte do linii długości:
Maszyna do cięcia na wymiar o stałym ścinaniu przestaje podawać na zadaną długość, aby zapewnić dokładność cięcia. Dlatego w porównaniu do innych typów maszyn ciętych na wymiar, ten typ maszyny charakteryzuje się mniejszą szybkością produkcji.
 |
 |
 |
Przy wyborzemaszyna do cięcia stali na długość, zaleca się skupienie na następujących parametrach:
- Zgodność prędkości dla linii przycinanej na długość stali: Cykl maszyny przycinanej na długość stali musi odpowiadać prędkości odwijania poprzedzającej, aby zapewnić wydajność produkcji.
-Kompatybilność narzędzia do cięcia stali na długość: materiał ostrza powinien spełniać standardy HRC58-62, przy czym preferowanym wyborem jest Cr12MoV lub DC53.
-System sterowania maszyną ciętą na wymiar: Zalecany jest system PLC obsługujący protokół MODBUS-TCP, aby zapewnić bezproblemową integrację z systemem MES.
-Bezpieczeństwo linii stalowej przyciętej na wymiar: Dwukolumnowa bariera świetlna powinna spełniać stopień ochrony IP67, a czas reakcji zatrzymania awaryjnego powinien być krótszy niż 0,1 sekundy, aby zapewnić bezpieczną pracę.
-Możliwości dostosowywania maszyny do cięcia stali na długość: Dostawcy wysokiej jakości powinni być w stanie zapewnić niestandardowe średnice rolek (w zakresie od Ø80-160 mm), aby sprostać różnorodnym potrzebom klientów.
Podczas zarządzania pełnym cyklem życia produktu należy położyć nacisk na następujące aspektystal cięta na długość:
- Przegląd cotygodniowy maszyny docinanej na wymiar: Regularnie sprawdzać ciśnienie w układzie hydraulicznym (utrzymywane na poziomie 14-16 MPa) i poziom oleju w skrzyni biegów (wziernik powinien znajdować się na poziomie 2/3).
-Kwartalna konserwacja linii przyciętej na wymiar ze stali: Wymień smar w łożyskach walca roboczego; Zalecany jest smar na bazie litu NLGI#2.
- Najważniejsze informacje z corocznej kontroli maszyny przyciętej na wymiar ze stali: Współosiowość rolki wyrównującej musi zostać skorygowana do wartości mniejszej niż 0,02 mm, a enkoder serwomotoru musi zostać skalibrowany.
-Inteligentne monitorowanie linii przyciętych na wymiar: zainstaluj czujniki wibracji i ustaw nieprawidłowe progi ostrzegawcze (np. alarm, gdy przyspieszenie przekracza 0,5 g), aby zapewnić bezpieczną pracę sprzętu.
