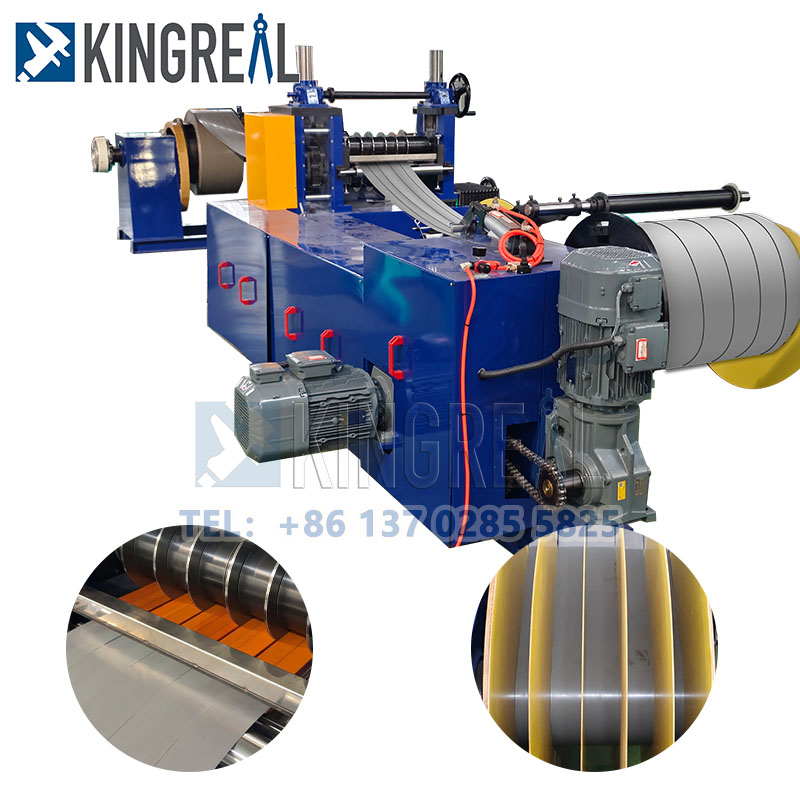

Kingreal Steel Slitter oferujeProsta maszyna do przecięcia cewkidla klientów o niższym budżecie. Ta prosta linia ścinania cewek jest używana przede wszystkim do przecinania szerokich cewek w wąskie paski dostosowane do potrzeb klienta, a następnie przewijanie ich do linii produkcyjnej.

Ta prosta maszyna do rozcięcia cewki została zaprojektowana w celu zaspokojenia potrzeb klientów o niższych precyzji i wymaganiach dotyczących szerokości cewek. Kingreal Steel Slitter oferuje również uproszczoną wersję prostej linii ścinającej cewki. Ta prosta maszyna do rozcięcia cewki minimalizuje wymagania sprzętu, jednocześnie zaspokajając potrzeby prostej linii śladu cewki.

Zarówno prosta maszyna do rozcięcia cewki, jak i standardowa metalowa maszyna do rozcięcia mogą przetwarzać różne materiały metalowe, w tym ze stali węglowej z kołdrą i na gorąco, stal węgla, płyta krzemowa, stal nierdzewna i materiały powlekane itp., Zapewniając precyzyjne przecinanie i automatyczne działanie.

Przepływ pracy prostej maszyny do odcięcia cewki

Ładowanie cewki → odkładanie → szczypanie → ścinanie → Pętlanie → Przewodnictwo → Przesunięcie → Reklatury przepływu → Pętlowanie → Napięcie → Recoiling → Rozładunek cewki

Parametry prostej linii ścinającej cewki

Model	Grubość materiału (mm)	Szerokość materiału (mm)	Liczba pasków	Prędkość	Waga cewki	Uwaga
Model 1	0,1-1	80-350	8-30	50-100	3	Parametry techniczne i konfiguracja sprzętu można określić zgodnie z potrzebami klientów
Model 2	0,2-2	80-350	6-30	50-150	3
Model 3	0,2-2	80-450	6-30	50-150	5
Model 4	0,2-2	80-650	6-30	50-150	7
Model 5	0,2-2	80-800	6-30	50-150	7
Model 6	0,1-1	500-1300	12-30	50-200	7/15
Model 7	0,3-2	500-1600	12-30	50-200	7/15
Model 8	0,3-3	500-1600	8-30	50-180	15
Model 9	0,3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

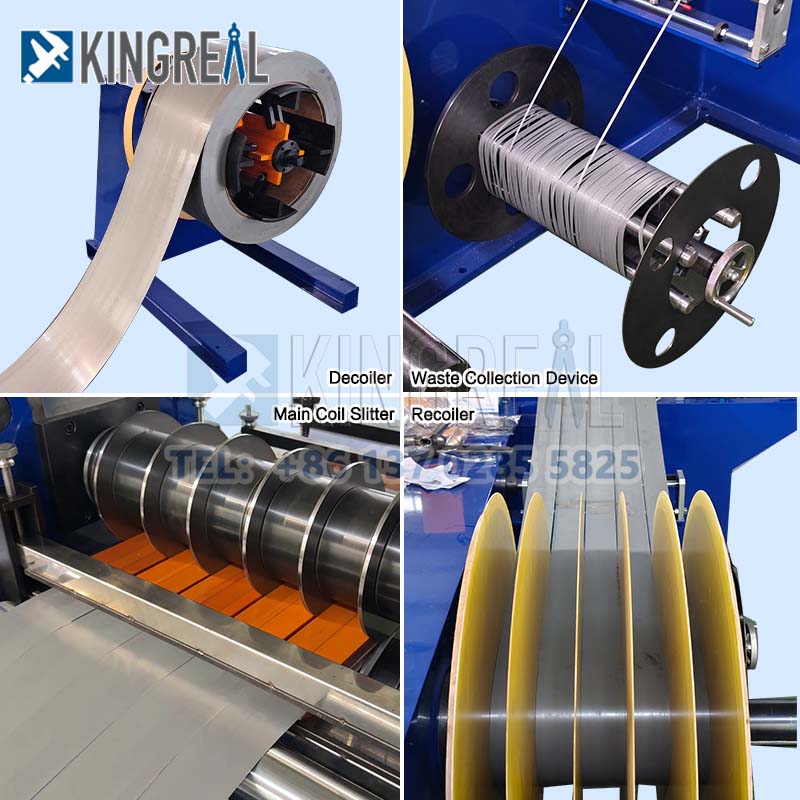

Główne elementy prostej linii śladu cewki

A. Wózek ładowania cewki hydraulicznej do prostej maszyny do przecięcia cewki

1. Główne elementy: spawana stalowa konstrukcja, ruchome koła, cztery kolumny prowadzące, wał napędowy itp.

2. Maksymalne obciążenie: 10 ton, 1,1 kW cykloidalny silnik wiatra, prędkość podróży 6 m/min.

3. Napęd hydrauliczny: może podnosić cewki poniżej 10 ton w górę i w dół, z maksymalnym pociągnięciem 500 mm. Cylinder hydrauliczny: FA-φ125 mm (jeden zestaw).

B. Hydrauliczny dekooiler dla prostej linii ścinania cewki

1) Główne elementy: spawana konstrukcja stalowa, cztery łukowe ostrza, ślizgowa podstawa w kształcie klina, trzpień, płytki boczne, łożyska, siedzenie łożyska, pneumatyczny hamulec tarczowy itp.

2) Zakres rozszerzenia i wycofania: φ460 mm do φ520 mm × 850 mm.

3) Maksymalne obciążenie: 10 ton.

4) Napęd hydrauliczny: Rozszerzenie i wycofanie są wykonywane przez cylindry hydrauliczne push-pull; Cylindry hydrauliczne: FA-200200 mm (1 zestaw)

5) Moc silnika: 4,0 kW Cykloidalny silnik wiatrain

6) Naciśnij wałek: 1,1 kW cykloidalny silnik pionatowy

C. Hydrauliczne ramię podporowe dla prostej maszyny do śladu cewki

CEL: Obsługuje główne ramię dekooiler i zwiększa obrotową bezwładność kołowrotka.

Struktura jednoramienna, podnoszenie cylindra hydraulicznego i obniża.

Podczas odwijania ramię wsparcia wznosi się, aby wspierać ramię dekooiler; Podczas ładowania opada ramię podporowe.

D. Peeler, wałek prasowy, ścinanie hydrauliczne dla prostej linii ścinania cewki

Główna konstrukcja: spawana stalowa płyta

Roller naciśnięty: φ250 × 1050 mm, płynna rurka, powłoka gumowa poliuretanowa, konwencjonalny silnik 18,5 kW z zmiennym napędem częstotliwości

Hydrauliczne ścinanie: spawana stalowa rama płytowa, odlewana stalowa podstawa

Futer: czterostronne ostrze, materiał: CR12MOV, twardość: 60 ± 1

Napęd hydrauliczny: cylinder hydrauliczny: FA-φ100 mm, 2 zestawy

mi. Zapętlanie dołu i mostu do prostej maszyny do ścinania cewki

Główna konstrukcja: spawana stalowa płyta

Napęd hydrauliczny: Ca-80mm, 1 zestaw cylindrów hydraulicznych kontroluje podnoszenie i opuszczanie mostu

F. Ręczne przewodniki boczne dla prostej linii ścinania cewki

1. Główne komponenty: stalowa płyta, zespół wałka, gumowe koło poliuretanu, koło ręczne, regulacja elektryczna itp.

2. Rolki z bocznymi: Materiał: CR12MOV, hargowane i hartowane wysokiej temperatury, HRC 580-620, 2 wałki z każdej strony

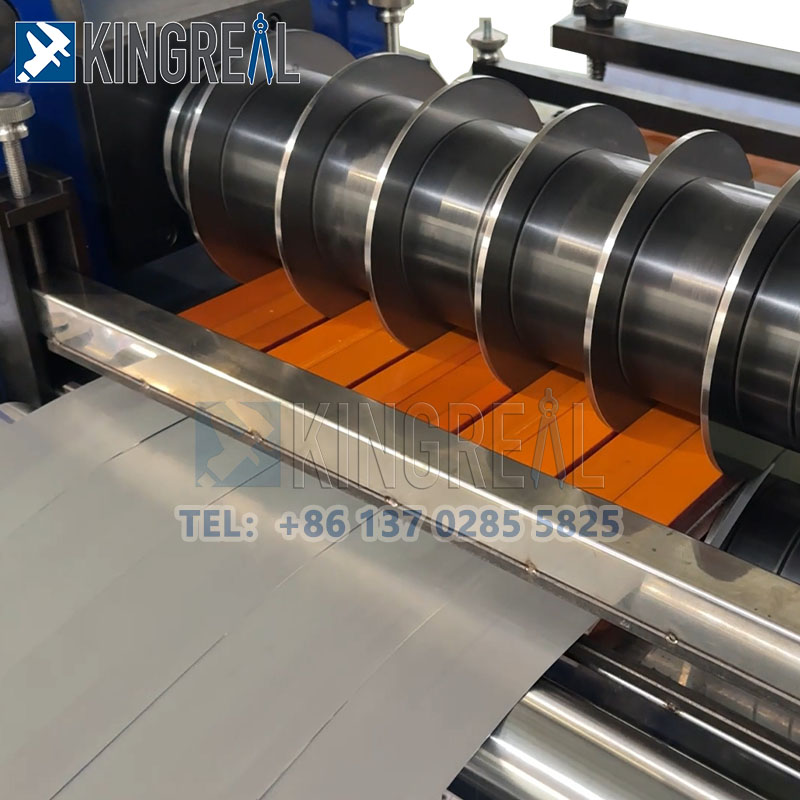

G. Maszyna przecięcia do prostej linii ścinającej cewki

1. Główne komponenty: stalowa struktura płyty, podstawa odlewana, synchroniczna skrzynia biegów, mechanizm podnoszenia, sprzęgło, połączenie uniwersalne itp.

2. Wał nożny: 40CR, φ140 x 1050 mm, T-Slot 28 mm, hartowanie i temperament średniej częstotliwości, uziemienie, traktowany chromem twardy, głębokość szczeliny 16 mm.

3. Cuttera Średnica zewnętrzna: φ280 mm (dostarczony nabywca)

4. Metoda mocowania: blokowanie noża za pomocą orzechów

5. jeden zestaw wsporników regulacji do naprawy drewnianych pasków

6. Panele boczne poruszają elektrycznie, wałek noża i synchronicznie dolne elektryczne

7. Silnik Silania: 45 kW Silnik AC + falownik

H. Oddzielić zwijot złomu dla prostej maszyny do ścinania cewki

Główne komponenty: spawana stalowa konstrukcja płyty, rolki prowadzące

Dwustronne wietrzenie złomu, mechanizm teleskopowy, automatyczne rozładowanie, silnik prądu przemiennego + napęd falownika

I. Zapętlanie dołu i mostu do prostej linii śladu cewki

Główna rama: spawana stalowa konstrukcja płyty

Napęd hydrauliczny: Hydrauliczny cylinder kontroluje podnoszenie mostu i dolne: Ca-80mm (1 zestaw)

J. Stacja napinania płyt do prostej maszyny do ścinania cewki

Główna konstrukcja: stalowa płyta, wałek oddzielający, guma PU

Podkładka napinającego: powlekane wełny

Roller: φ500 mm, powleczony gumą PU

Napęd hydrauliczny: kontroluje podnoszenie i obniżenie płyty; Cylinder hydrauliczny: FA-φ100 mm (2 zestawy)

k. Coiler hydrauliczny, wyrzutnik hydrauliczny dla prostej linii ścinania cewki

Główne komponenty: Spawana stalowa konstrukcja, cztery stalowe płytki, ślizgowa podstawa w kształcie klina, trzpień, płytki boczne, łożyska, bloki łożyska, cylinder hydrauliczny push-pull, reduktor skrzyni biegów, wyrzutnik hydrauliczny, hamulec pneumatyczny itp.

Zakres średnicy rozwijania: φ480 mm do φ508 mm × 850 mm

Push-Pull Hydraulic Cylinder: FA-φ150 mm

Maksymalna pojemność obciążenia: 10 ton

75 kW silnik AC + falownik

Ø80 mm ramię prasowe, hydraulicznie podnoszone

L. Hydrauliczne ramię podporowe dla prostej maszyny do śladu cewki

CEL: Obsługuje główne ramię łydki i zwiększa obrotową bezwładność zwłok.

Struktura jednoramienna, hydraulicznie podnoszona

Podczas zwijania ramię podparcia unosi się w górę, aby utrzymać ramię zwolenika; Podczas rozładunku ramię wsporcze unosi się w dół.

M. Hydrauliczny wózek rozładowy

1) Główne elementy: spawana konstrukcja stalowa, koła podróżne, cztery kolumny prowadzące, wał napędowy itp.

2) Maksymalna pojemność obciążenia: 10 ton, 1,1 kW cykloidalny silnik wiatra, prędkość podróży: 6 m/min.

3) Napęd hydrauliczny: zdolne do podnoszenia cewek do 10 ton, z maksymalnym pociągnięciem 500 mm. Cylinder hydrauliczny: FA-φ125 mm, jeden zestaw.

N. Hydrauliczny system prostej maszyny do ścinania cewki

Główne komponenty: 300 kg ze stali zbiornik olejowy, różne zawory hydrauliczne i płytki obwodów olejowych.

Moc napędu hydraulicznego: Klasa E 11 kW silnik, przemieszczenie 30 ml, ciśnienie normalne: 70 kg/cm², maksymalne ciśnienie: 140 kg/cm².

o. System sterowania elektrycznego dla prostej linii ścinania cewki

1) Jedna główna konsola sterująca i dwie pomocnicze szafki kontrolne ułatwiają ładowanie i rozładunek cewki.

2) zasilacz: trójfazowy 380 V ± 10%, 50 Hz ± 1 Hz

3) Główne komponenty i zastosowania: cała linia składa się z głównej konsoli kontrolnej, pomocniczej konsoli kontrolnej dla dekooilera, pomocniczej konsoli kontrolnej dla remoilera i elektrycznej szafki sterującej. Cała prosta linia rozcięcia cewki wykorzystuje scentralizowaną kontrolę. Główna konsola sterująca ma cyfrowy wyświetlacz, regulację o wysokiej i niskiej prędkości, ręczne podawanie, ciągłe odcinanie i funkcje alarmu błędów. Wszystkie komponenty są importowane lub od znanych marek krajowych. System sterowania ekranem dotykowym ułatwia ustawienie i regulację prędkości i innych parametrów. Może łatwo przełączać się między trybami ręcznymi, samodzielnymi i automatycznymi oraz w dowolnym momencie monitorować status roboczy każdego komponentu, aby zapewnić bezpieczne i wydajne działanie całegoProsta linia docinania cewki.
