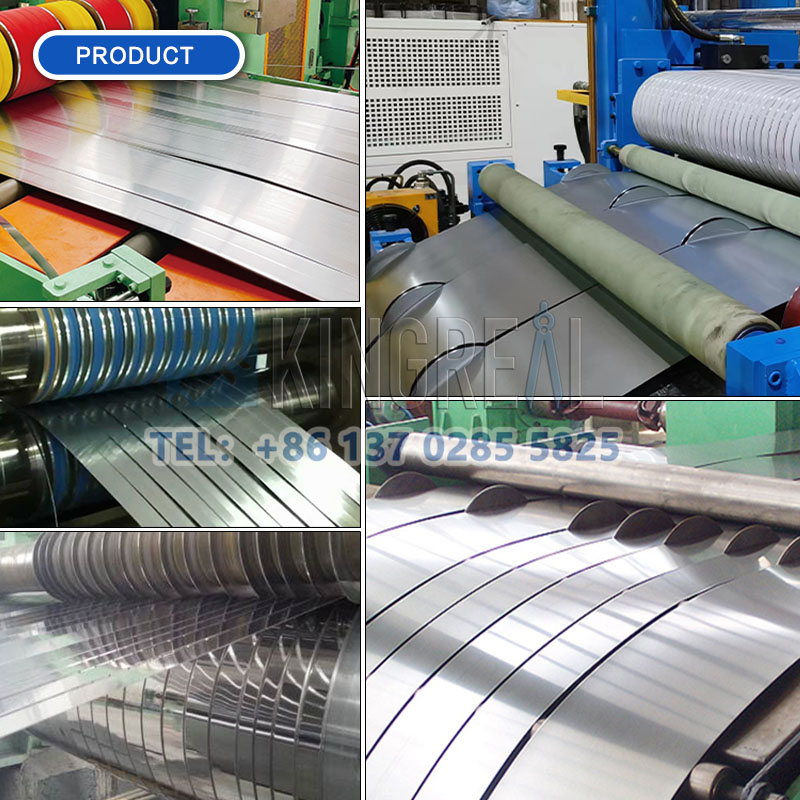

Linia do cięcia wzdłużnego jest dostosowana do potrzeb klientów wymagających szybkiego przetwarzania cienkich, precyzyjnych materiałów w celu wytworzenia wielu wąskich pasków z wyjątkową dokładnością.
|
Linia do cięcia wzdłużnego jest dostosowana do potrzeb klientów wymagających szybkiego przetwarzania cienkich, precyzyjnych materiałów w celu wytworzenia wielu wąskich pasków z wyjątkową dokładnością. Jest szeroko stosowany w sektorach o rygorystycznych wymaganiach dotyczących precyzji cięcia pasków, takich jak przemysł motoryzacyjny, elektroniczny i AGD. Dzięki naukowo zaprojektowanemu układowi maszyna do cięcia pętelkowego osiąga wysoce wydajne i precyzyjne operacje cięcia wzdłużnego. Kluczową cechą konstrukcyjną – i podstawową różnicą oddzielającą linię do cięcia pętelkowego od standardowych linii do cięcia wzdłużnego metalu – jest zastosowanie akumulatora pętlowego typu zagłębionego, umieszczonego w fundamencie urządzenia. Rzeczywista głębokość i długość tego wgłębienia są szczegółowo określane na podstawie grubości metalowej taśmy i zamierzonej prędkości cięcia; wymiary te bezpośrednio decydują o precyzji cięcia i stabilności operacyjnej maszyny do cięcia wzdłużnego.
W przypadku cieńszych pasków, które charakteryzują się dużą ciągliwością i są podatne na odkształcenia, zwykle wymagany jest głębszy wgłębienie, aby zapewnić stabilne rozluźnienie paska w akumulatorze pętelkowym, zapobiegając w ten sposób marszczeniu lub odchyleniom bocznym podczas procesu rozcinania. I odwrotnie, w przypadku grubszych pasków, które wykazują większą sztywność i odporność na odkształcenia, konieczny jest dłuższy wgłębienie, aby odpowiednio spełnić wymagania buforowania paska. Co więcej, wraz ze wzrostem prędkości cięcia rosną wymagania dotyczące głębokości i długości wykopu. Tylko spełniając te dokładne wymagania, linia do cięcia wzdłużnego może zmaksymalizować swój potencjał cięcia wzdłużnego z dużą prędkością, jednocześnie zapewniając niezmiennie wysoką jakość cięcia, gwarantując w ten sposób stałą pracę systemu z niezwykłą dokładnością i wydajnością. |
 |
●Wysoka wydajność pracy — Maksymalne prędkości produkcyjne mogą sięgać do 230 m/min, przy prędkościach elastycznie regulowanych w celu spełnienia określonych wymagań operacyjnych. ●Rozcinanie wielopasmowe — Linia do cięcia pętelkowego jest w stanie jednocześnie rozciąć materiał na aż 40 wąskich pasków w jednym przejściu. ●Pełna automatyzacja — Maszyna do cięcia wzdłużnego jest zintegrowana z ramieniem do przechowywania kręgów typu krzyżowego i zautomatyzowaną linią pakowania zwojów, aby w jak największym stopniu zminimalizować wymagania dotyczące pracy ręcznej.

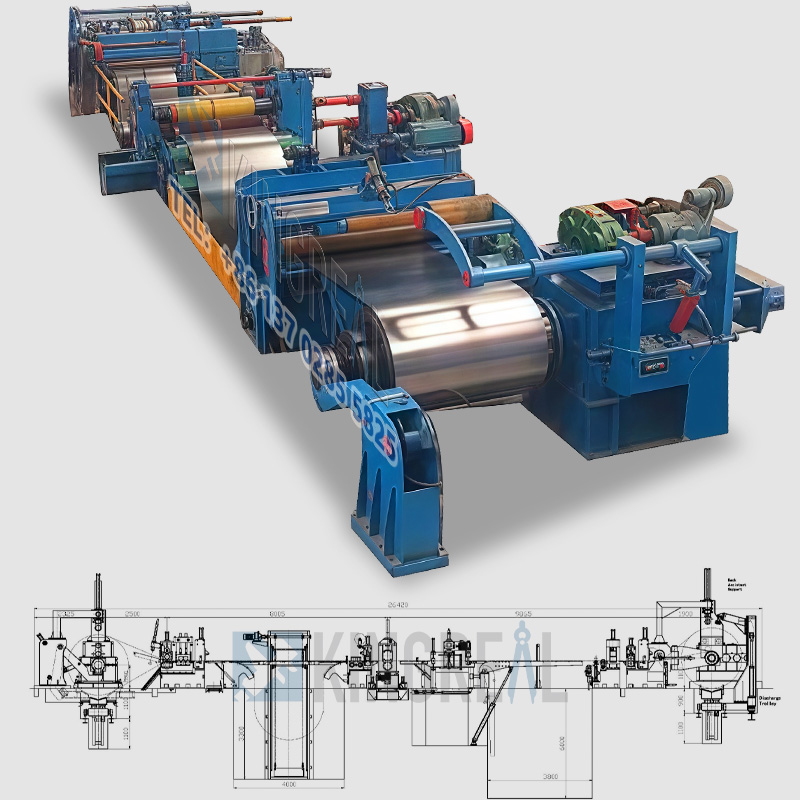

(1) Linia do cięcia wzdłużnego z pojedynczą pętlą
(a) Cięcie wzdłużne pętli z jednym wejściem:Podstawowa zasada konstrukcyjna tej konfiguracji polega na umieszczeniu akumulatora pętlowego przed jednostką krajarki. Ta szczególna architektura znacznie poprawia dokładność cięcia i usprawnia proces cięcia na linii do cięcia pętlowego. Konstrukcja ta wyraźnie zapobiega ślizganiu się ostrzy tnących, umożliwiając cięcie wzdłużne z mikronaprężeniem lub przy zerowym naprężeniu, zapewniając w ten sposób dokładność wymiarową naciętych pasków – co jest głównym czynnikiem wpływającym na zdolność maszyny do cięcia wzdłużnego do sprostania wysokim wymaganiom w zakresie precyzji produkcyjnej.
Dodatkowo usprawniając konstrukcję całej maszyny do cięcia wzdłużnego i obniżając koszty produkcji i złożoność konserwacji, a jednocześnie poprawiając wydajność operacyjną, rozwijacz nie potrzebuje dodatkowego mechanizmu samocentrującego, ponieważ sama pętla go zawiera.
(b) Cięcie wzdłużne pętli z jednym wyjściem: Ta konfiguracja konstrukcyjna charakteryzuje się umieszczeniem pętli za krajarką. Po procesie cięcia nacięte paski są podawane przez krajarkę do wolnej od naprężeń pętli znajdującej się pomiędzy krajarką a zespołem napinającym; stanowi to jeden z najpowszechniej przyjętych schematów projektowania z pojedynczą pętlą, obecnie stosowanych w liniach do cięcia wzdłużnego. W przypadku cięcia cienkich taśm może być wymagany system prowadzenia krawędzi od strony wejściowej, aby zapewnić stabilne rozwijanie zwoju podczas procesu cięcia i zapobiec niewspółosiowości taśmy pogarszającej dokładność cięcia. Podejście to spełnia dwie podstawowe funkcje: po pierwsze, skutecznie zapobiega problemom związanym z asynchronicznym odrzutem pomiędzy poszczególnymi paskami – często powodowanym przez różnice w grubości paska – poprzez precyzyjne kontrolowanie naprężenia odrzutu, aby zapewnić schludne i równomierne uzwojenie cewki.
Po drugie, zastosowanie pętli po stronie wyjściowej umożliwia swobodny odpływ pasków od ostrzy rozcinających, eliminując w ten sposób zużycie ostrzy zwykle związane z rozcinaniem pod napięciem; skutecznie wydłuża to żywotność ostrzy i zmniejsza koszty konserwacji sprzętu. Dodatkowo, ponieważ sekcja wyjściowa działa w stanie wolnym od naprężeń, skutecznie zapobiega zjawiskom deformacji, takim jak „przewężanie” (zwężanie paska), co dodatkowo gwarantuje jakość ciętych pasków.
(2) Linia do cięcia wzdłużnego z podwójną pętlą
Podstawową cechą maszyny do cięcia wzdłużnego z podwójną pętlą jest zastosowanie dwóch pętli typu pit, strategicznie rozmieszczonych w różnych kluczowych miejscach, aby pracować w tandemie. To wspólne rozwiązanie dodatkowo zwiększa wydajność cięcia i stabilność linii, dzięki czemu idealnie nadaje się do zastosowań związanych z szybkim cięciem cienkich materiałów, gdzie wymagane są wyjątkowo wysokie standardy jakości cięcia.
Pierwsza pętla jest umieszczona pomiędzy rozwijarką a krajarką i służy jako kluczowy element umożliwiający ciągłą i zsynchronizowaną pracę całej linii. Jego podstawową funkcją jest buforowanie i dostosowywanie różnicy prędkości pomiędzy procesem rozwijania a procesem rozcinania. W ten sposób zapewnia, że operacje rozwijania i rozcinania przebiegają w sposób ciągły i z idealną synchronizacją, zapobiegając w ten sposób problemom, takim jak rozciąganie taśmy, deformacja lub odchylenia w rozcinaniu, które w przeciwnym razie mogłyby powstać w wyniku niedopasowania prędkości. Tymczasem taśma stalowa znajdująca się w zagłębieniu podłogowym pozostaje w stanie całkowicie rozluźnionym. Krajarka wyciąga pasek z dołu do obróbki; ponieważ podczas operacji rozcinania nie występuje przeciwnaprężenie, powstawanie zadziorów jest skutecznie minimalizowane, co znacznie poprawia jakość krawędzi ciętych pasków.
Pomiędzy krajarką a jednostką napinającą/zwijającą znajduje się drugi wgłębienie do tworzenia pętli. Ze względu na naprężenia wywołane rozcinaniem i nieodłączne różnice w grubości samego walcowanego zwoju, poszczególne paski powstałe po rozcięciu często wykazują niewielkie różnice w długości. Bez odpowiednich przepisów ta rozbieżność zakłóciłaby proces przewijania, pogarszając zarówno wydajność produkcji, jak i jakość produktu. Ten zapętlony dół skutecznie kompensuje i kompensuje te różnice długości, zapewniając w ten sposób ciągłość operacji cięcia i przewijania oraz eliminując potrzebę przestojów produkcyjnych w celu wykonania regulacji. Co więcej, obecność tego zagłębienia pętli ułatwia zsynchronizowane sterowanie silnikami napędzającymi krajarkę i jednostkę odrzutową.
 |
 |
Uwaga: Chociaż zagłębienie w kształcie pętli nie jest bezwzględnie obowiązkowe w przypadku każdej konfiguracji maszyny do cięcia wzdłużnego metalu, jest ono absolutnie niezbędne w przypadku zastosowań wymagających dużej precyzji, materiałów cienkowarstwowych, operacji z dużą prędkością i procesów cięcia wielożyłowego. Z drugiej strony, proste linie do cięcia wzdłużnego przeznaczone do materiałów o standardowej grubości i przy niższych prędkościach roboczych mogą być z powodzeniem obsługiwane bez zagłębienia w pętli.
1) Jak działa linia do cięcia pętelkowego?

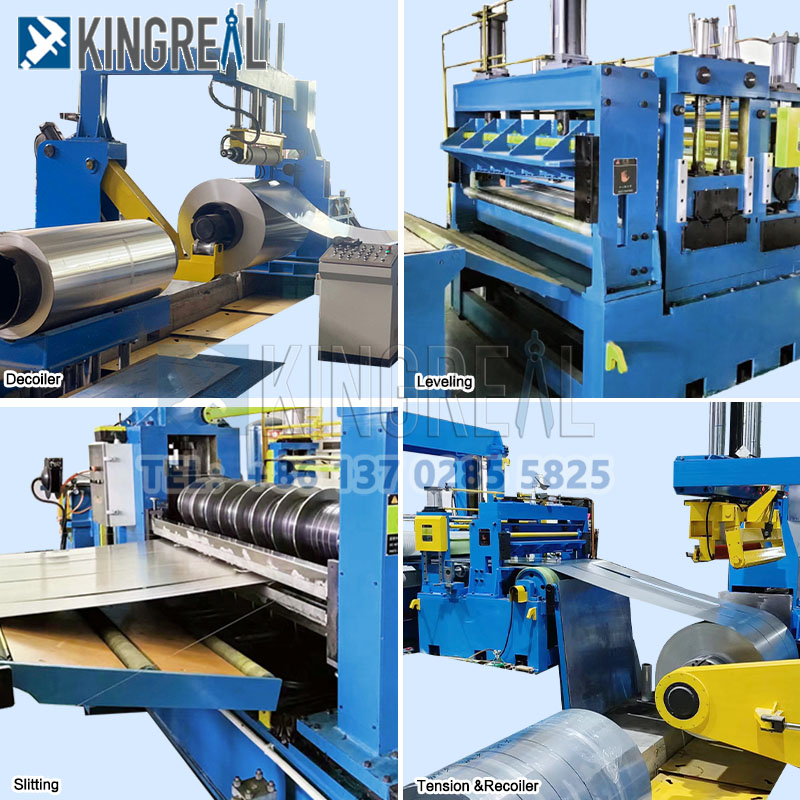

Maszyna do cięcia pętelkowego rozwija zwój metalu, kroi go na węższe paski za pomocą noży obrotowych i zwija paski do dalszego przetwarzania lub wysyłki.
2) Jakie materiały można obrabiać za pomocą linii do cięcia pętelkowego?
Maszyny do cięcia wzdłużnego mogą przetwarzać różne metale, w tym stal, stal nierdzewną, aluminium, miedź, stal krzemową, PPGI i inne.
3) Jakie są korzyści z automatyzacji linii cięcia wzdłużnego?
Automatyzacja może poprawić dokładność i spójność wąskich pasków, ograniczyć pracę ręczną, zwiększyć produkcję i zminimalizować błędy ludzkie.
4) Jak często należy konserwować maszynę do cięcia pętelkowego?
Konserwacja linii do cięcia pętelkowego podzielona jest na przeglądy codzienne i przeglądy okresowe. Zespół KINGREAL STEEL SLITTER przedstawi rekomendacje w oparciu o częstotliwość użytkowania klienta i inne czynniki.
5) Jaka jest żywotność ostrzy tnących?
Na żywotność ostrzy tnących wpływa wielkość produkcji, warunki pracy i właściwości materiału. Różnice w składzie i zastosowaniu ostrza zazwyczaj wpływają na trwałość.
Jako wyspecjalizowany projektant i producent linii do cięcia wzdłużnego metalu, KINGREAL STEEL SLITTER może poszczycić się ponad dwudziestoletnim, rozległym doświadczeniem w projektowaniu i produkcji linii do cięcia wzdłużnego metalu. Wykorzystując głęboką wiedzę techniczną i solidną infrastrukturę produkcyjną, firma z powodzeniem zaprojektowała do tej pory wiele linii do cięcia wzdłużnego metalu. Systemy te zostały pomyślnie oddane do użytku i obecnie działają sprawnie w obiektach klientów w różnych krajach i regionach na całym świecie, zapewniając naszym klientom wyjątkową wydajność produkcji i wartość. Instalacje linii do cięcia wzdłużnego metalu KINGREAL STEEL SLITTER obejmują zróżnicowany zasięg geograficzny – w tym Arabię Saudyjską, Włochy, Meksyk, Brazylię, Indonezję, Kanadę, Turkmenistan i inne – obejmując wszystkie główne światowe rynki obróbki metali i tworząc bogate portfolio międzynarodowych referencji projektowych.
Niedawno nowa linia do cięcia wzdłużnego metalu — wyprodukowana we współpracy z klientem z Indii — została wczoraj pomyślnie wysłana do zakładu klienta.
KINGREAL STEEL SLITTER w dalszym ciągu angażuje się w ciągłą optymalizację schematów projektowych i parametrów wydajnościowych linii do cięcia wzdłużnego metalu. Śledząc najnowsze osiągnięcia technologiczne i bezpośrednio reagując na praktyczne wymagania produkcyjne naszych klientów, zapewniamy, że każda dostarczana przez nas linia do cięcia wzdłużnego metalu jest idealnie dostosowana do konkretnego środowiska operacyjnego i potrzeb produkcyjnych klienta. Ponadto KINGREAL STEEL SLITTER zapewnia klientom kompleksowy pakiet usług wsparcia - w tym wizyty w fabryce, niestandardowe projekty linii do cięcia wzdłużnego metalu, instalację maszyn, szkolenia operacyjne, konserwację i dostawę części zamiennych. Zabezpieczając cały proces produkcyjny, zapewniamy naszym klientom możliwość wykorzystania linii do cięcia wzdłużnego metalu z maksymalną wydajnością i stabilnością.
