Opis maszyny do przewijania wzdłużnego cewki 1650 MM

Przewijarka wzdłużna i wzdłużna KINGREAL SLITTER 1650MM przeznaczona jest do cięcia wzdłużnego i przewijania różnego rodzaju materiałów, takich jak stal, aluminium, GI, miedź i krzem. Ta linia do cięcia wzdłużnego zwojów jest jedną z najpopularniejszych konstrukcji linii do wykrawania i spełnia potrzeby większości zakładów zajmujących się rozcinaniem zwojów. Obsługiwane grubości cewek wahają się od 0,3 mm do 3 mm i szerokości do 1650 mm.

Poniższy produkt znajdziesz również na naszej stronie internetowej:

1. Maszyna do cięcia wzdłużnego z podwójną głowicą

2. Maszyna do cięcia wzdłużnego blachy stalowej o grubości 10-20 MM

3. Cewka przycięta na długość

4. Linia produkcyjna do cięcia prostownicy rozwijającej

5. Linia do produkcji maszyn perforowanych z metalu

Specyfikacja techniczna:

Proces pracy:

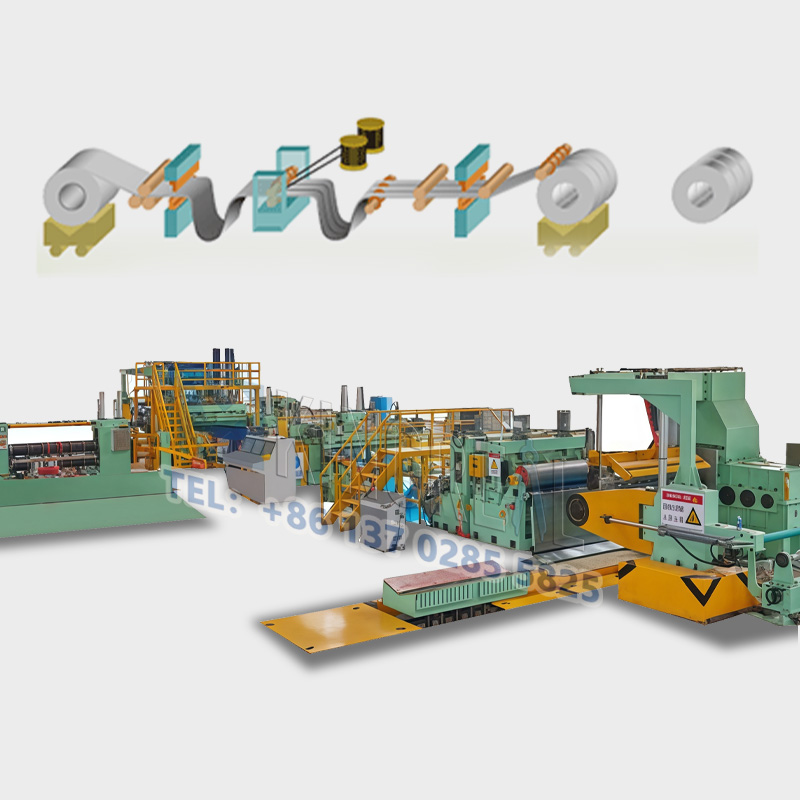

Cewka załadowcza wózka - Hydrauliczne centrowanie pionowe rozwijacza - Odwijak hydrauliczny - Szczypce i dźwignia - Nożyce głowicy płytowej - Mostek pętlowy - Maszyna do cięcia wzdłużnego - Stacja napinająca - Oddzielanie - Przewijarka

Więcej szczegółowych informacji na temat maszyny do cięcia wzdłużnego cewek stalowych:

Cewka załadowcza wózka

Budowa i zastosowanie: Służy do zasilania rozwijarki, transportu zwoju stali ze stołu magazynowego na szpulę rozwijarki, wózek jest sterowany silnikiem hydraulicznym, a podnoszenie kontrolowane jest przez cylinder hydrauliczny.

Mechanizm podnoszący: cylinder hydrauliczny i przesuwna konstrukcja kolumny z czterema prowadnicami, siła podnoszenia zapewniana przez cylinder, cylinder wspomagający podnoszenie stołu nośnego typu V, aby osiągnąć funkcję podnoszenia i opuszczania stalowej cewki.

Mechanizm jezdny: silnik hydrauliczny i równoległa konstrukcja szyny prowadzącej, napęd zapewnia silnik hydrauliczny, dzięki czemu wózek porusza się poziomo wzdłuż kierunku osiowego wrzeciona rozwijarki. Na każdym końcu szyny znajduje się blokada ograniczająca zapobiegająca wykolejeniu się wózka.

Rozwijak wspornikowy

Funkcja:

Przenoszenie zwojów stali, rozszerzanie i dokręcanie wewnętrznej średnicy zwojów, rozwijanie i rozładowywanie lub recykling zwojów.

Podtrzymując płytę cewki i zapewniając naprężenie taśmy stalowej, składa się z ramy, wrzeciona, szpuli rozprężającej i kurczącej, urządzenia odwijającego i prasującego, wspornika pomocniczego, urządzenia hamującego i części zasilającej.

B. Konstrukcja

a) Rama główna: wykonana ze stali, blacha stalowa A3, gniazdo łożyska ze stali kutej nr 45 po spawaniu, jakość obróbki poprzez wyżarzanie nie ulega deformacji;

b) Wrzeciono: wiercone ze stali okrągłej 40Cr z otworami o średnicy 85 mm, hartowane, a następnie precyzyjnie toczone do średnicy powierzchni roboczej 190 mm, nośność 25 ton.

c) podnoszenie i kurczenie szpuli: zastosowanie szpuli rozprężnej typu push-pull typu suwakowego; cztery zakrzywione płyty (stal nr 45), pary suwaków do cięcia drutu, średnica rozszerzania: Ф470mm-520mm (plus gumowa tuleja do osiągnięcia Ф610mm); efektywna długość robocza szpuli 1650 mm, ogólny trzpień zapewniający podnoszenie i opuszczanie szpuli podczas koncentryczności.

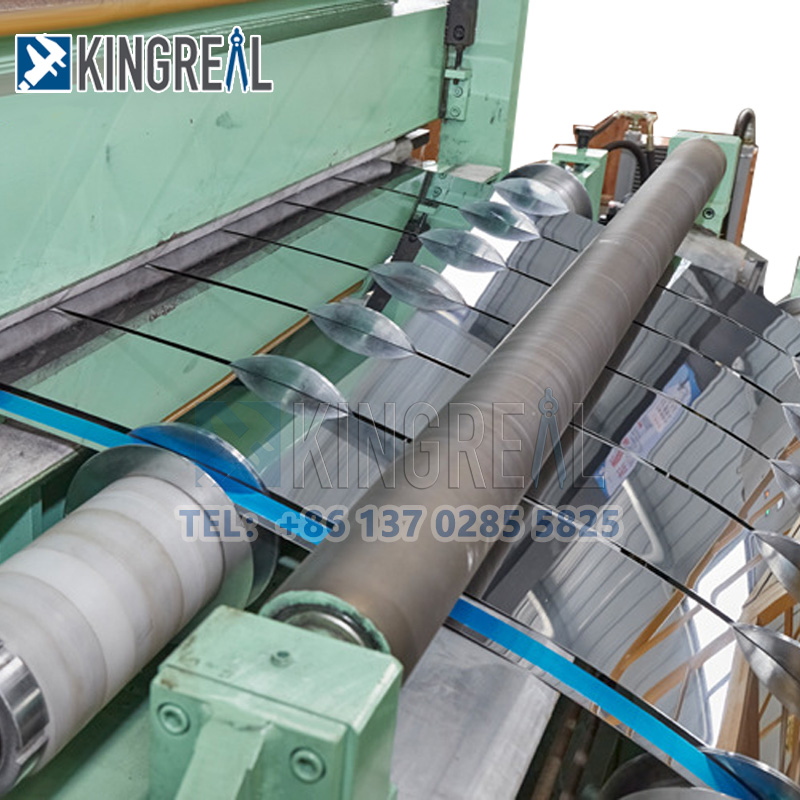

Maszyna do cięcia wzdłużnego cewek o dużej prędkości

Dlaczego właśnie my?

◆ Szeroka wiedza specjalistyczna w zakresie produkcji

Dzięki ponad 20-letniemu doświadczeniu w produkcji i sprzedaży, KINGREAL jest doświadczonym producentem specjalizującym się w maszynach do cięcia wzdłużnego. Firma z powodzeniem dostarczyła swoje maszyny do krajów na całym świecie, w tym do Wietnamu, Turcji, Rosji, Indii i Zjednoczonych Emiratów Arabskich. cieszące się dużym uznaniem klientów.

◆ Siła zespołu ekspertów

KINGREAL posiada własne zespoły techniczne, sprzedażowe i produkcyjne. Możemy profesjonalnie obsłużyć każdy etap procesu, od sprzedaży i produkcji po wysyłkę.

◆ Oferowana pomoc po zakupie

KINGREAL oferuje usługi instalacji posprzedażnej online i offline, aby zagwarantować prawidłową instalację i działanie maszyny.

Zasoby internetowe obejmują samouczki wideo i kompleksowe wskazówki inżynieryjne online; zasoby offline obejmują wysyłanie przez firmę KINGREAL inżynierów do lokalnej fabryki klienta w celu zapewnienia wskazówek dotyczących instalacji na miejscu.

KINGREAL Witamy wszystkich klientów do odwiedzenia nas!
