Linie wyrównujące do cięcia na długość są specjalnie zaprojektowane do prostowania blach i zwojów i mogą być również stosowane w połączeniu z maszynami do cięcia metalu na odpowiednią długość.
Linia poziomująca do cięcia na długość to urządzenie specjalnie zaprojektowane do prostowania blach i kręgów (m.in. stali nierdzewnej, stali, stali walcowanej na gorąco, aluminium i miedzi). Linia poziomująca do cięcia na długość wykorzystuje siłę mechaniczną do korygowania defektów, takich jak zagięcia, skręcenia i wypaczenia, w wyniku czego powstają jednolite, proste i równomiernie rozmieszczone powierzchnie. Linia do cięcia na długość z wyrównywaniem rozciągania wykorzystuje system PLC, umożliwiający regulację wielu parametrów produkcji na panelu sterowania, w tym naprężenia odwijania, ustawień prędkości, wysokości wejścia i wyjścia oraz nachylenia wyjścia. Ta zautomatyzowana kontrola poprawia wydajność produkcji i ogranicza błędy ludzkie.Maszyna do prostowania noszy może poprawić płaskość i jakość powierzchni materiału metalowego, skutecznie zmniejszyć współczynnik pękania i uniknąć problemów z jakością spowodowanych nierównym arkuszem lub materiałem zwoju.
Ogólnie rzecz biorąc, linie wyrównujące rozciągające, przycięte na wymiar, są niezbędnym sprzętem do obróbki metalu. Odgrywają kluczową rolę w obróbce metali, poprawiając precyzję i jakość materiałów metalowych, poprawiając jakość powierzchni i właściwości mechaniczne gotowych wyrobów, zmniejszając prawdopodobieństwo wystąpienia problemów w produkcji i użytkowaniu kolejnych wyrobów wykonanych z materiałów metalowych, poprawiając efektywność produkcji i korzyści ekonomiczne. Mają szerokie perspektywy zastosowania.

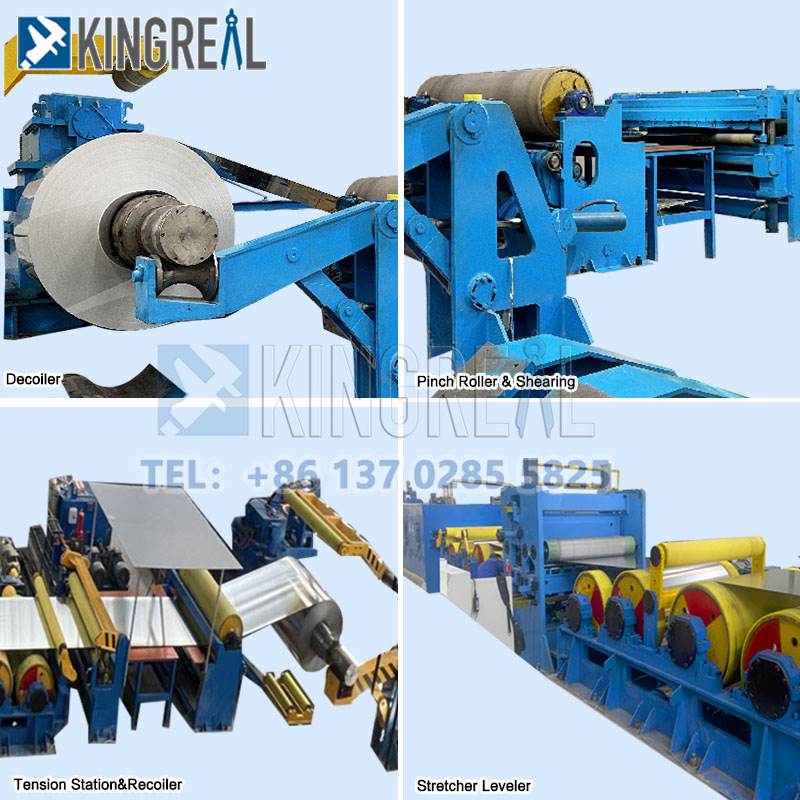

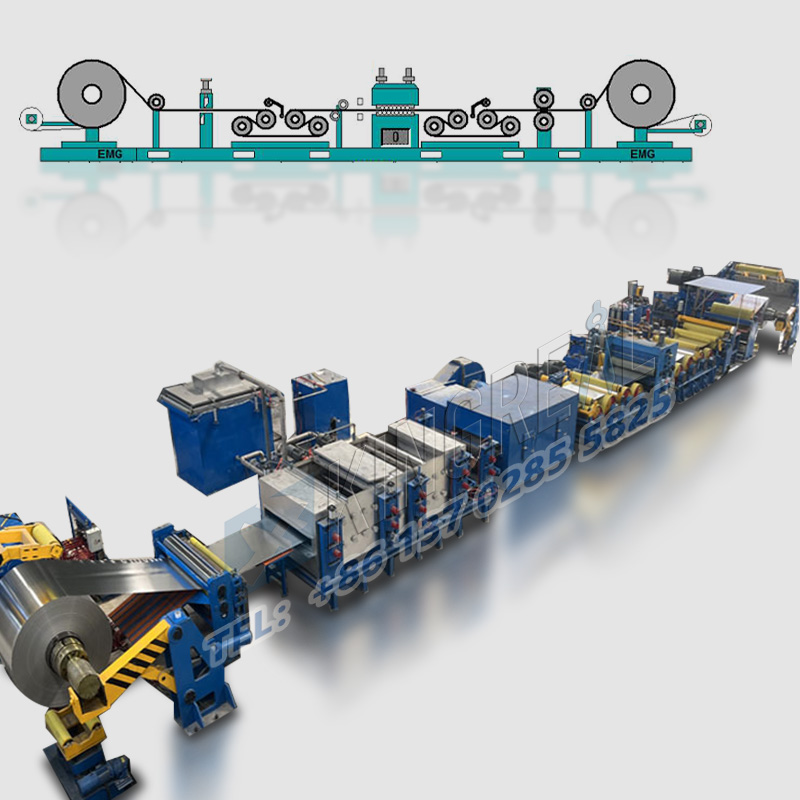

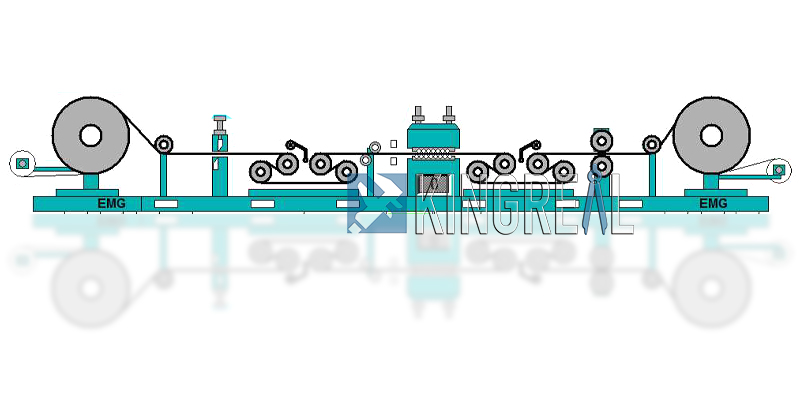

Rozwijak – Urządzenie dociskowe – Nożyce do plonu – Rolki dociskowe – Zestaw rolek napinających wlotowych – Prostownica – Zestaw rolek napinających wylotowych – Rolki odchylające wylotowe – Odwijak
Przedmiot
Model 1
Model 2
Model 3
Model 4
Model 5
Wytrzymałość materiału na obciążenie (MPa)
2
2
3
3
6
Minimalna grubość poziomowania (mm)
0.4
0.4
0.7
0.7
1.5
Maksymalna szerokość poziomowania (mm)
1000
1250
1250
1500
1600
Wytrzymałość materiału na obciążenie (MPa)
240
240
235
235
240
Średnica walca roboczego (mm)
48
48
60
60
95
Odległość rolki roboczej (mm)
50
50
65
65
100
Liczba produktów ciętych (n)
21
21
19
19
13
Prędkość maszyny (m/min)
6
6
7
7
10
Moc silnika głównego (kW)
7.5
7.5
11
15
37
-Odwijak do wyrównywania rozciągania przyciętego na długość: Odwija zwój w celu późniejszej obróbki.
-Nożyce do prostowania noszy: Nożyce do cięcia służą do ścinania końców blach. Jeżeli arkusz wykazuje znaczne wygięcie, można go podzielić na segmenty, aby zmniejszyć ścinanie na krawędziach i poprawić wydajność.
Nożyce do plonów składają się głównie z popychacza tylnego, korpusu nożyc, zmieniacza ostrzy i samotoku oscylacyjnego.
-Prostownica do prostownicy do noszy: Prostownica składa się głównie z dwóch zestawów rolek napinających, centralnej rolki gnącej i rolki poziomującej.
Gdy metalowa cewka lub arkusz przechodzi przez prostownicę, naprężenie wywierane przez rolki napinające i naprężenie zginające wywierane przez rolki zginające łączą się.
To połączone naprężenie powoduje, że taśma ulega pewnemu wydłużeniu plastycznemu, które jest następnie wyrównywane przez rolki poziomujące.
Ta jednorodność poprawia wydajność przetwarzania materiału, czyniąc go łatwiejszym w obsłudze i odpowiednim do różnych kolejnych procesów.
-Zestaw rolek napinających wlotowych i zestaw rolek napinających wyjściowych do prostownicy do noszy: Naprężenie generowane pomiędzy tymi dwoma rolkami jest naprężeniem w sekcji prostującej. Zapobiega odchylaniu się paska, utrzymuje prosty kształt oraz zmniejsza odporność i pracę metalu na odkształcenia.
-Odwijak do wyrównywania rozciągania przyciętego na długość: Wyprostowana metalowa cewka jest zwinięta w celu ułatwienia transportu i przechowywania na duże odległości.
1. Poprawa kształtu paska
Podstawową funkcją maszyny do prostowania noszy jest poprawa kształtu paska metalowego. Rozciągając i zginając listwę, skutecznie eliminuje defekty faliste, takie jak fale krawędziowe i środkowe, a także zagięcia w kształcie litery C i L. Proces ten znacząco poprawia prostoliniowość paska, co skutkuje większą stabilnością i spójnością podczas późniejszej obróbki.
2. Poprawa wydajności przetwarzania
Ponadto rozciągliwa, wyrównująca linia przycięta na długość może poprawić wydajność przetwarzania taśmy. Rozciągając i zginając, podobnie jak efekt wykończenia naskórkowego, może zmniejszyć lub wyeliminować plateau plastyczności, powodując równomierne odkształcenie podczas późniejszego odkształcania.
Ta jednorodność poprawia wydajność przetwarzania materiału, czyniąc go łatwiejszym w obsłudze i odpowiednim do różnych kolejnych procesów.
1.Zaawansowany system sterowania prostowarką noszy
Linia do cięcia na długość z wyrównywaniem rozciągania wykorzystuje system PLC, umożliwiający regulację wielu parametrów produkcji na panelu sterowania, w tym naprężenia odwijania, ustawień prędkości, wysokości wejścia i wyjścia oraz nachylenia wyjścia. Ta zautomatyzowana kontrola poprawia wydajność produkcji i ogranicza błędy ludzkie.
2. Cztery-wałek skonstrukcja maszyny do prostowania noszy
Linia wyrównująca do cięcia na długość wykorzystuje zaawansowaną konstrukcję z czterema rolkami, umożliwiając w pełni hydrauliczną automatyczną horegulacja ld-down i elastyczna regulacja kształtu rolek gnących. Taka konstrukcja zapewnia stabilność i spójność podczas procesu napinania i poziomowania.
3. Sterowanie prędkością ze zmienną częstotliwością AC dla maszyny do prostowania noszy
W głównej walcowni zastosowano system kontroli prędkości o zmiennej częstotliwości prądu przemiennego, w połączeniu ze sterowaniem PLC firmy Siemens, zapewniającym płynną pracę i wydajną produkcję.
4. W pełni hydrauliczny system przykręcania maszyny do prostowania noszy
Ponadto rozciągliwa, wyrównująca linia przycięta na długość może poprawić wydajność przetwarzania taśmy. Rozciągając i zginając, podobnie jak efekt wykończenia naskórkowego, może zmniejszyć lub wyeliminować plateau plastyczności, powodując równomierne odkształcenie podczas późniejszego odkształcania.
5. Automatyzacja procesu produkcyjnego prostownicy
Urządzenie posiada funkcję blokowania procesów, wykrywania spoin i alarmów, co umożliwia zautomatyzowane zarządzanie procesem produkcyjnym. Znacząco zwiększa to bezpieczeństwo i niezawodność sprzętu.
6. Ustawianie parametrów i monitorowanie prostownicy
Linia wyrównująca, przycięta na długość, umożliwia wstępne ustawianie, wykrywanie, wyświetlanie, alarmowanie i przechowywanie parametrów procesu, co ułatwia użytkownikowi zapytania i zarządzanie. To inteligentne podejście do zarządzania sprawia, że obsługa jest prostsza i bardziej intuicyjna.
7. Stabilna konstrukcjaprojektdo maszyny do prostowania noszy
Cała linia poziomująca docięta na wymiar wyposażona jest w żeliwny panel ramy i żeliwne podwozie, co zapewnia stabilną pracę, redukcję wibracji i wydłuża żywotność prostownicy.
8. Łatweoperacjado wyrównywania rozciągania, przyciąć na długość linii
Prostownica noszy została zaprojektowana z myślą o łatwości obsługi, pozwalając nawet początkującym operatorom szybko opanować maszynę i zapewnić wydajną produkcję.
KINGREAL STEEL SLITTER oferuje również maszyny do cięcia muchowego przycinane na długość, maszyny do cięcia obrotowego przycinane na długość i maszyny do cięcia na długość ze stałym cięciem, umożliwiając klientom wybór na podstawie wydajności produkcji, skali i docelowej wydajności. Inżynierowie KINGREAL STEEL SLITTER przedstawią kompleksowe zalecenia w oparciu o konkretne potrzeby klienta, aby zapewnić optymalną koordynację i wydajność sprzętu. KINGREAL STEEL SLITTER oferuje szeroką gamę maszyn do cięcia metalu na długość, w tym linię produkcyjną do cięcia na długość o lekkiej grubości, linię do cięcia na długość o średniej grubości i linię do cięcia na długość o dużej grubości, w zależności od grubości przetwarzanego materiału.
KINGREAL STEEL SLITTER oferuje również maszyny do cięcia muchowego przycinane na długość, maszyny do cięcia obrotowego przycinane na długość i maszyny do cięcia na długość ze stałym cięciem, umożliwiając klientom wybór na podstawie wydajności produkcji, skali i docelowej wydajności. Inżynierowie KINGREAL STEEL SLITTER przedstawią kompleksowe zalecenia w oparciu o konkretne potrzeby klienta, aby zapewnić optymalną koordynację i wydajność sprzętu.
 |
 |
|
Maszyna do prostowania noszy |
Maszyna do cięcia metalu na długość |
1. Produkcja samochodów: Linie wyrównujące, przycięte na wymiar, są stosowane w przemyśle motoryzacyjnym podczas procesu obróbki blachy nadwozia w celu prostowania i rozciągania blachy w celu spełnienia wymagań jakościowych branży motoryzacyjnej.
2. Przemysł budowlany: W branży budowlanej stosuje się prostownice do prostowania i rozciągania blach stalowych podczas wytwarzania konstrukcji stalowych, aby zapewnić stabilność i wytrzymałość konstrukcji stalowych.
3. Produkcja sprzętu elektronicznego: W tej branży linie wyrównujące przycięte na długość służą do prostowania i rozciągania blach lub folii w celu spełnienia wymagań dotyczących płaskości i przewodności elementów elektronicznych.
4. Przemysł lotniczy: W tej branży maszyny do prostowania noszy służą do prostowania i rozciągania paneli poszycia samolotu w celu poprawy ich wytrzymałości i ogólnej jakości.
5. Przemysł obróbki metali: W tej branży linie wyrównujące przycięte na długość służą do prostowania i rozciągania różnych blach, aby spełnić wymagania przetwarzania różnych przedmiotów.
