Linia do cięcia na długość o dużej grubości - 2024 KINGREAL jest przeznaczona do obróbki zwojów metali ciężkich o grubości 6-25 mm i cięcia ich na arkusze blachy o precyzyjnych wymiarach.
Linia do cięcia na długość o dużej grubości - 2024 KINGREAL STEEL SLITTER może zapewnić zarówno linię do cięcia na długość, maszynę do szybkiego cięcia na długość, prostą linię do cięcia na długość, jak i tę ciężką maszynę do cięcia na długość, która może precyzyjnie ciąć na długość stal walcowaną na gorąco, stal walcowaną na zimno, stal nierdzewną, stal krzemową i inne kręgi metalowe z automatycznym urządzeniem do układania w stosy w celu w pełni zautomatyzowanego procesu produkcyjnego.
Ze względu na wysoką wytrzymałość, dobrą wytrzymałość, łatwą obróbkę i formowanie oraz dobrą spawalność, cewka z grubej blachy jest szeroko stosowana w różnych dziedzinach przemysłu, aby zaspokoić potrzeby różnych gałęzi przemysłu. Wzrasta zapotrzebowanie na linię o dużej grubości, ciętą na długość, obróbka grubych zwojów blachy w celu spełnienia wyższych wymagań sprzętu, od poziomowania sprzętu odwijającego po ścinanie i układanie w stosy. Wymagania dotyczące zakresu nośności są znacznie wyższe niż w przypadku innych grubości blach.

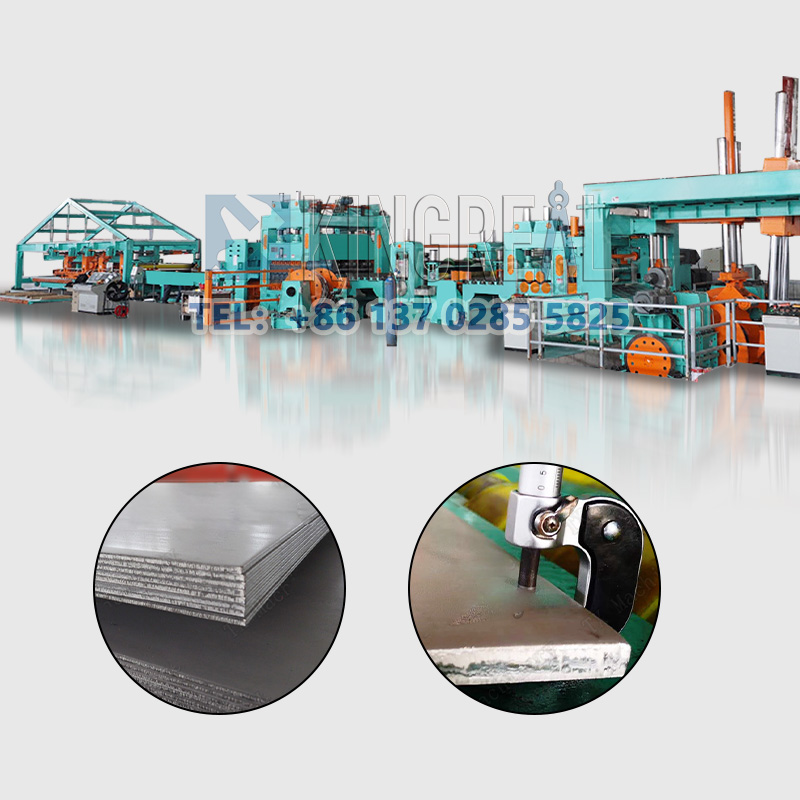

Linia do cięcia na długość firmy KINGREAL o dużej grubości została specjalnie zaprojektowana do obróbki zwojów o grubości do 6-20 MM za pomocą rozwijarki, prostownicy, maszyny pomiarowej, przycinanej na długość i układania w stosy.
|
Nazwa |
Szczegół |
|
Surowiec |
Q235 HR |
|
Grubość blachy |
5,0 ~ 20,0 mm |
|
Szerokość arkusza |
900 ~ 2000 mm |
|
Szerokość siatki wejściowej maszyny |
2000 mm |
|
Zewnętrzna średnica cewki |
Φ1000 ~ Φ2200 mm |
|
Wewnętrzna średnica cewki |
Φ550 ~ Φ760 mm |
|
Maksymalna waga cewki |
30T |
|
Długość układania |
1000 ~ 12000 mm |
|
Dokładność orzeczenia |
≤±1,5 mm/3M |
|
Dokładność diagonalna |
≤±1,5 mm/3M |
|
Dokładność poziomowania |
≤±2,0 mm/m |
|
Prędkość robocza |
0 ~ 25 m/min |
|
Całkowita moc |
~500KW |
|
Wysokość środka maszyny |
1000 mm |

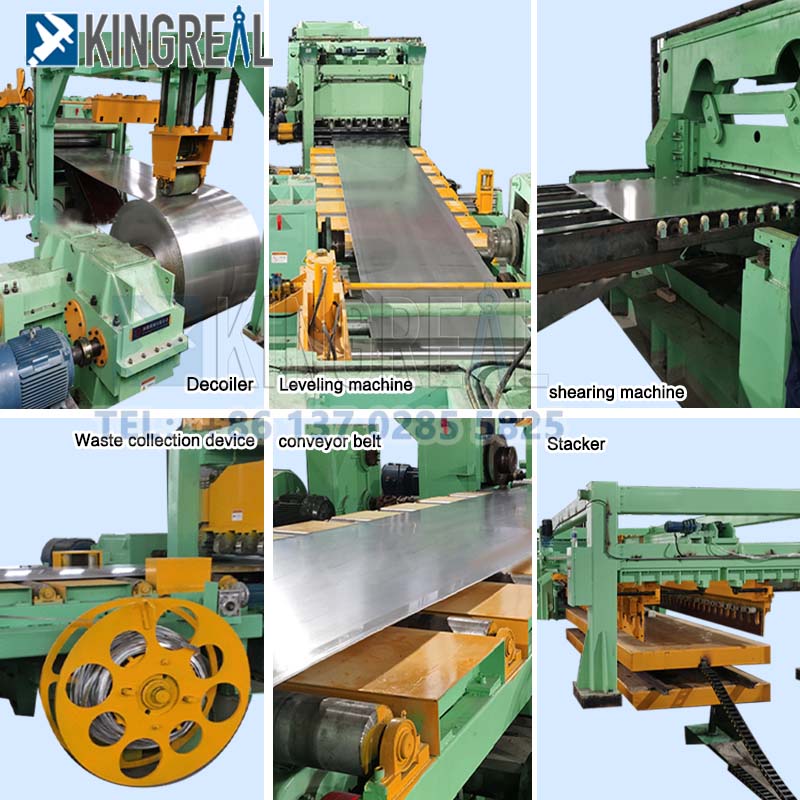

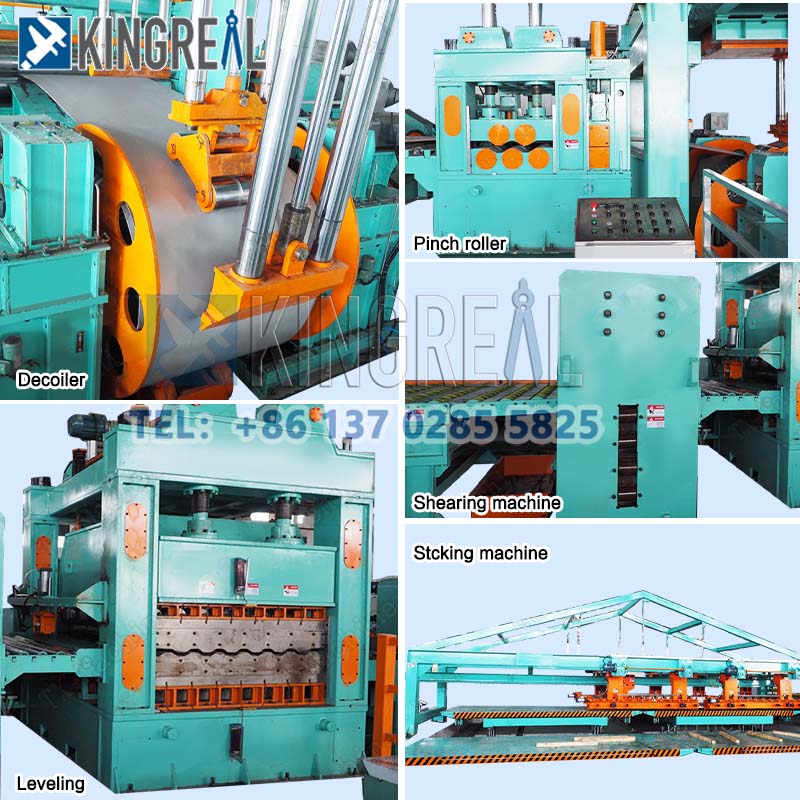

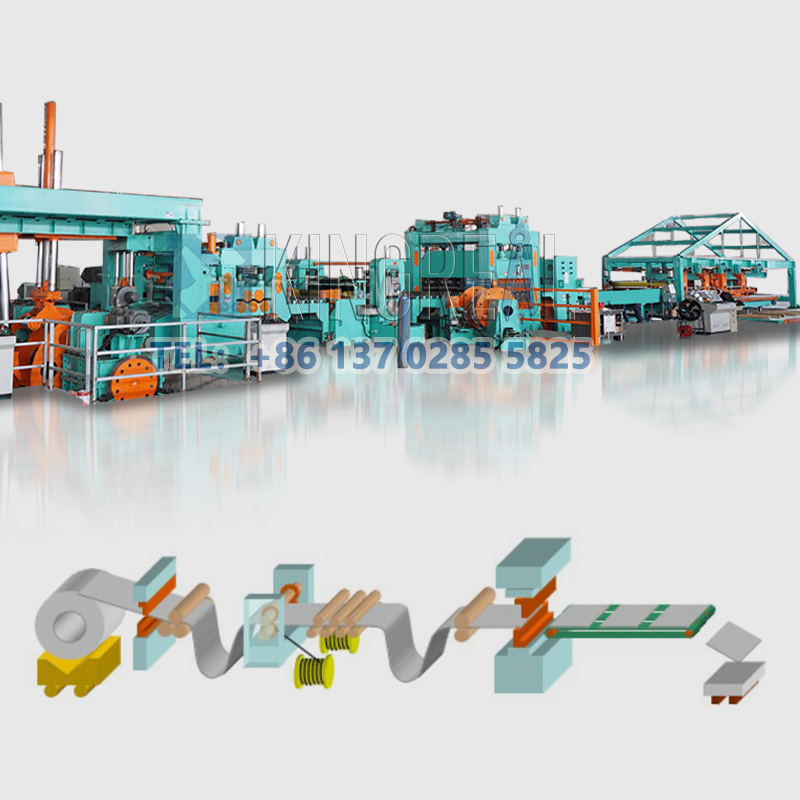

Rozwijak hydrauliczny - Hydrauliczna maszyna pilotująca do ramy - Siedmiowalcowa maszyna do poziomowania - Podkaszarka z podwójną głowicą - Zbieracz złomu - Jedenasto-walcowa maszyna prostująca - Pneumatyczne urządzenie do zaklejania - Podajnik tylnej burty - Hydrauliczna maszyna do cięcia - Maszyna do układania w stosy
a. Pojemność: 30T
b. Dane techniczne hamulca: 4-DBH205
c. skok podnoszenia ramy materiałowej 650 mm (podnoszenie bezpośrednio do szpuli, może dojść do usuniętej stalowej wykładziny materiału)

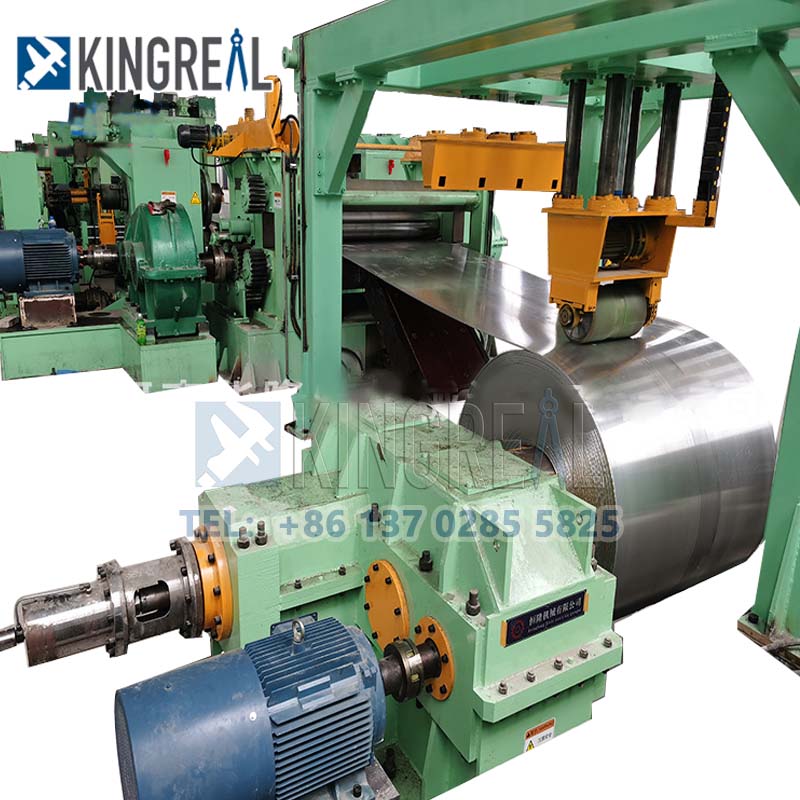

d.Przyjęcie mechanizmu dociskowego z podwójnym łożyskiem i podwójnym stożkiem górnym do zaciskania stalowej cewki, ruch drugiego końca podstawy maszyny jest napędzany przez cylindry hydrauliczne i ma funkcję jednoczesnego centrowania napędu, wrzeciono na drugim końcu rozwijacza jest zaprojektowane z pneumatycznym hamulcem tarczowym.
Przyjmuje strukturę mocowania i podawania dwóch rolek oraz poziomowania pięciu rolek. Silnik napędza rolki górną i dolną przez reduktor i skrzynkę rozdzielczą poprzez uniwersalny wał łączący, przestawianie i dociskanie rolki górnej w celu podawania odbywa się za pomocą cylindra hydraulicznego, a regulacja i dociskanie rolki górnej w celu wypoziomowania odbywa się za pomocą energii elektrycznej. Biorąc pod uwagę synchroniczną pracę maszyny przedszkolnej i prostownicy, sterowaniem silnikiem steruje amerykański układ sterowania DC serii PARKER590C. Uniwersalny wał łączący przyjmuje uniwersalny wał przemysłowy młyna.
Średnica rolki poziomującej: Φ220mm
Rozstaw rolek poziomujących: 260mm
Ilość rolek: 2+5 rolek
Materiał rolek: kuta stal GCr15, hartowana cieplnie i średnioczęstotliwie (HRC60)
Moc silnika głównego: 132 kW DC
Moc silnika do regulacji: 2-7,5KW
Główny reduktor: JZQ850
Reduktor regulacji: 2-BWY4 Redukcja obrotu
a. Funkcja: Zapobieganie utracie kształtu arkusza podczas pracy i regulacja arkusza w głównej maszynie poziomującej. Składa się z podstawy maszyny, rolki ograniczającej, prowadnicy siedziska, rolki prowadzącej i urządzenia regulacyjnego. Pionowe rolki prowadzące znajdują się po obu stronach kierunku szerokości blachy, a rama rolek prowadzących jest zamocowana na odpowiednim wózku, który przesuwa suwak na kolumnie prowadzącej w kierunku szerokości blachy za pomocą silnika za pomocą nakrętki walcówki, tak aby dostosować się do różnych szerokości blachy. Regulacja odbywa się za pomocą silnika.
b. Zakres regulacji: 900 ~ 2000 mm
Materiał rolki prowadzącej: Gcr15 (HRC60)
Silnik regulacyjny: 2 ~ 3KW
Reduktor regulacyjny: 2-WPDKS135 Reduktor ślimakowy
Funkcja: Nożyce wykonują głównie zadania związane z obcinaniem głów, obcinaniem ogonów, przycinaniem boków, cięciem wzdłużnym i cięciem na długość.
Możliwość dostosowania materiału: nadaje się do blach stalowych o różnej grubości i różnych materiałów, takich jak zwykła stal węglowa, wysokiej jakości stal niskostopowa, stal stopowa, stal rurociągowa i płyta ze stali nierdzewnej.
Stopień automatyzacji: cały proces przebiega automatycznie, ograniczając obsługę ręczną i poprawiając wydajność produkcji.
Dokładny pomiar: z bardzo precyzyjnym pomiarem, aby zapewnić dokładny rozmiar cięcia.
Regulacja odstępu ostrza nożyc: Szczelinę boczną ostrza nożyc można regulować, aby zapewnić jakość cięcia.
a.Model: Hamulec hydrauliczny
b. Udary na minutę: 8 ~ 12 razy
c.Materiał ostrza: Cr12Mov
d. Moc silnika: 55KW
Stacja karmienia:
a.Składa się z ramy, stołu rolkowego uchylnego, przenośnika rolkowego i zespołu napędowego. Jego zadaniem jest wprowadzenie płaskiej płyty do maszyny rzucającej.
b.Silnik: 7,5 kW
c. Reduktor: Reduktor obrotu BWY4
Podajnik główny:
a. Składa się z podstawy maszyny, płytki, suwaka, wałka rzucającego i zespołu napędowego. Podnoszenie i opuszczanie górnego walca wyrzucającego materiał do realizacji pneumatycznej. Przekładnia jest mechaniczna. Jego funkcją jest podawanie płyty na stół pomiarowy.
b.Silnik: 7,5 kW
c. Reduktor: Reduktor obrotu BWY4
Stół do układania w stosy: Składa się ze stalowych płyt i profili stalowych zespawanych ze sobą. Jego funkcją jest układanie skalibrowanej płaskiej płyty w stos. Długość 12 metrów.
Pneumatyczny magazynek: Składa się z jednego zestawu urządzeń do poziomowania granic wzdłużnych i trzech zestawów urządzeń do poziomowania granic poprzecznych. Zarówno mechanizmy ograniczające, jak i regulujące można regulować w zależności od różnych szerokości desek, a regulacja odbywa się ręcznie. Materiałem korygującym wykonanie jest siłownik pneumatyczny.
 |
 |
 |
1. Pełny zakres niestandardowych usług, zgodnie z potrzebami klienta w zakresie produkcji płyt, obejmujący projektowanie rysunków liniowych o grubych grubościach, przyciętych na długość, można skonfigurować według wyboru.
2. Zapewnij różne konfiguracje linii ciętych na długość, takich jak wózek załadunkowy, urządzenie do przycinania, automatyczne układanie w stosy, automatyczny rozładunek itp.; realizować w pełni automatyczną produkcję.
3. Zapewnij różnorodne akcesoria, aby zapewnić stabilność i trwałość grubej linii przyciętej na długość;
4. Inżynierowie gwarantują lokalną obsługę posprzedażną, mogą poprowadzić instalację grubej linii przyciętej na długość na miejscu.
5. Całodobowa obsługa posprzedażna on-line, odpowiedź techniczna.
1/ Jaka jest maksymalna grubość blachy stalowej, którą może wyciąć Twoja maszyna do cięcia na długość?
Linie KINGREAL STEEL SLITTER przycięte na wymiar umożliwiają cięcie materiałów metalowych o grubości od 0,2 mm do 25 mm. Konkretny zalecany model będzie zależał od Twoich wymagań.
2/Jak długo wytrzymują ostrza maszyny przycięte na wymiar?
Żywotność ostrzy maszynowych przyciętych na wymiar zależy od ciętego materiału i częstotliwości użytkowania. KINGREAL STEEL SLITTER oferuje również niestandardowe ostrza ze stali stopowej, które wydłużają żywotność.
3/Jakie materiały nadają się do linii ciętych na wymiar?
Maszyny KNGREAL do cięcia na wymiar nadają się przede wszystkim do stali, stali nierdzewnej, stali węglowej, aluminium, miedzi i innych materiałów metalowych.
4/Co się stanie, jeśli maszyna do cięcia na wymiar zepsuje się?
Maszyny KINGREAL STEEL SLITTER przycięte na wymiar charakteryzują się niezawodną jakością. Jeśli jakiekolwiek części zostaną uszkodzone, firma KINGREAL STEEL SLITTER zapewni Państwu części zamienne.
5/Jakie typy maszyn do cięcia na wymiar oferujecie?
KINGREAL STEEL SLITTER dostarczy maszyny przycięte na wymiar, które odpowiadają rzeczywistym wymaganiom projektu klienta, w tym materiałowi do obróbki, grubości materiału, szerokości, długości i metodzie cięcia. KINGREAL STEEL SLITTER może również wyposażyć maszyny do cięcia na wymiar w specjalne komponenty.
