Czy chcesz znaleźć maszynę do cięcia wzdłużnego zwojów stali 850MM? Profesjonalne wsparcie zespołu technicznego, elastyczne opcje programu konfiguracyjnego mają na celu zapewnienie klientom kompletnych rozwiązań produkcyjnych w zakresie maszyn do cięcia wzdłużnego.
Maszyny do cięcia wzdłużnego zwojów, zwane również pionowymi liniami rozcinającymi, przeznaczone są do precyzyjnego cięcia zwojów różnych materiałów na określone szerokości zgodnie z wymaganiami produkcyjnymi klienta oraz do końcowego nawijania na zwoje. Gotowe cewki do cięcia wzdłużnego metalu są szeroko stosowane w produkcji transformatorów, silnikach, spawaniu rur, przemyśle motoryzacyjnym i formowaniu na zimno. Często jest poddawany dalszej obróbce do celów produkcyjnych.
W zależności od grubości cewki, maszyny do cięcia wzdłużnego można podzielić na wytrzymałe maszyny do cięcia wzdłużnego do grubych blach, uniwersalne maszyny do cięcia wzdłużnego do średnich i grubych płyt oraz lekkie i proste maszyny do cięcia stali.
W zależności od różnych wymagań produkcyjnych można podzielić na precyzyjną maszynę do poziomowania wzdłużnego, szybką maszynę do cięcia wzdłużnego z podwójną głowicą i maszynę do cięcia wzdłużnego z osłoną ochronną.

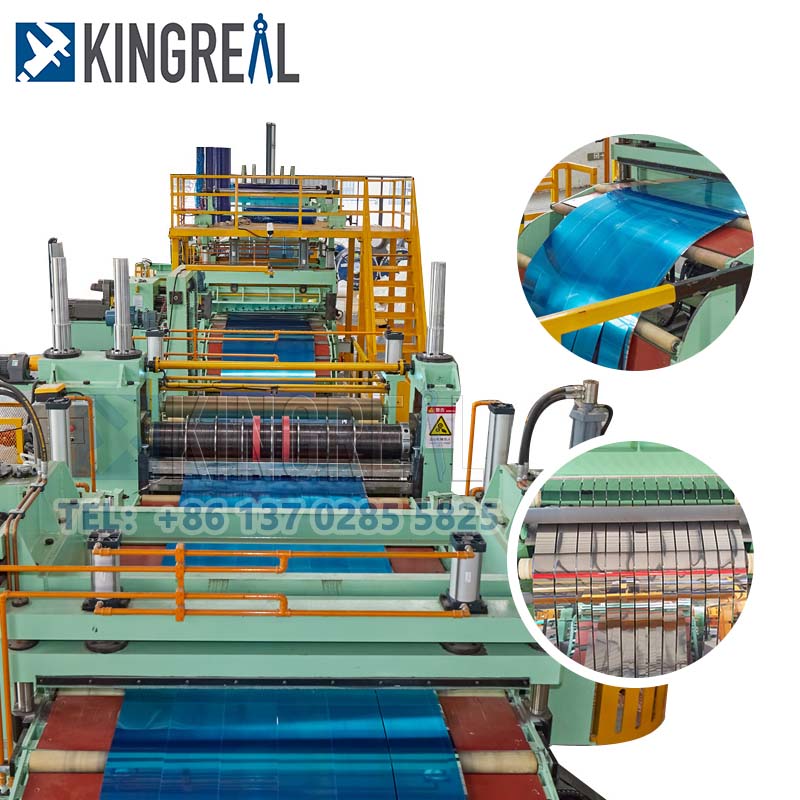

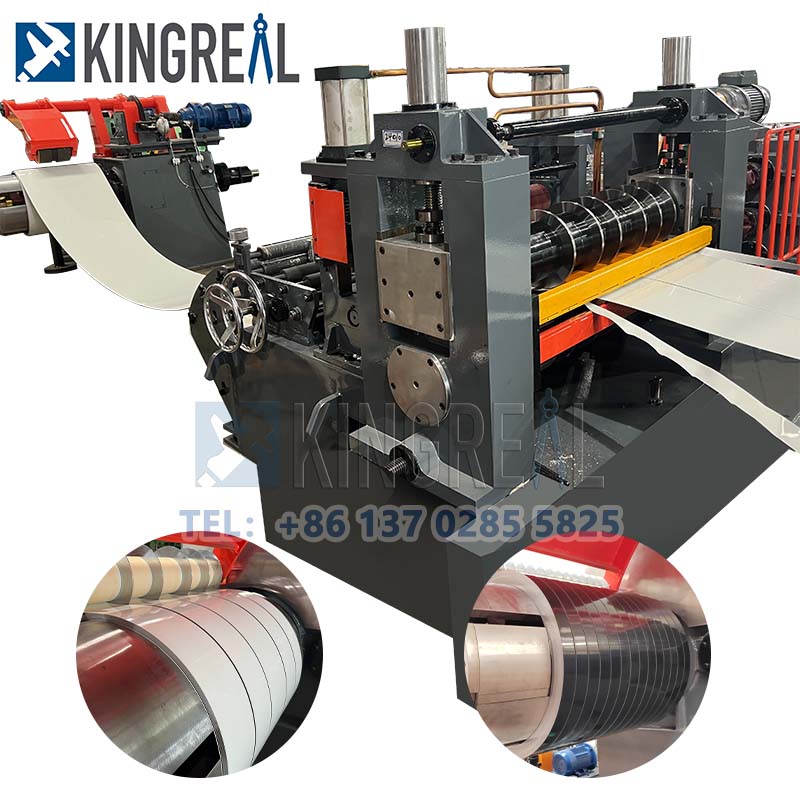

Maszyna do cięcia wzdłużnego zwojów stali KINGREAL 850 MM odnosi się do linii maszyn do cięcia wzdłużnego do obróbki zwojów metalu o szerokości do 850 MM, często określanych również jako maszyna do cięcia wzdłużnego zwojów miedzi 850 MM.
Oprócz szerokości 850 mm, linia maszyn do cięcia wzdłużnego zwojów KINGREAL może również przetwarzać zwoje o szerokościach 1350 mm, 1600 mm i 2000 mm, o grubości zwykle w zakresie 0,3-3 mm, i można je dostosować do wymagań produkcyjnych klienta.
Materiał cewki | Stal/miedź/aluminium |
Grubość cewki | 0,3-3 MM |
Szerokość cewki | 300-850MM |
Waga cewki | 20 ton |
Prędkość cięcia | 0-160 mln/min |
Napięcie | 380 V |
Moc znamionowa | 300KW |
Pojemność | 300KW |

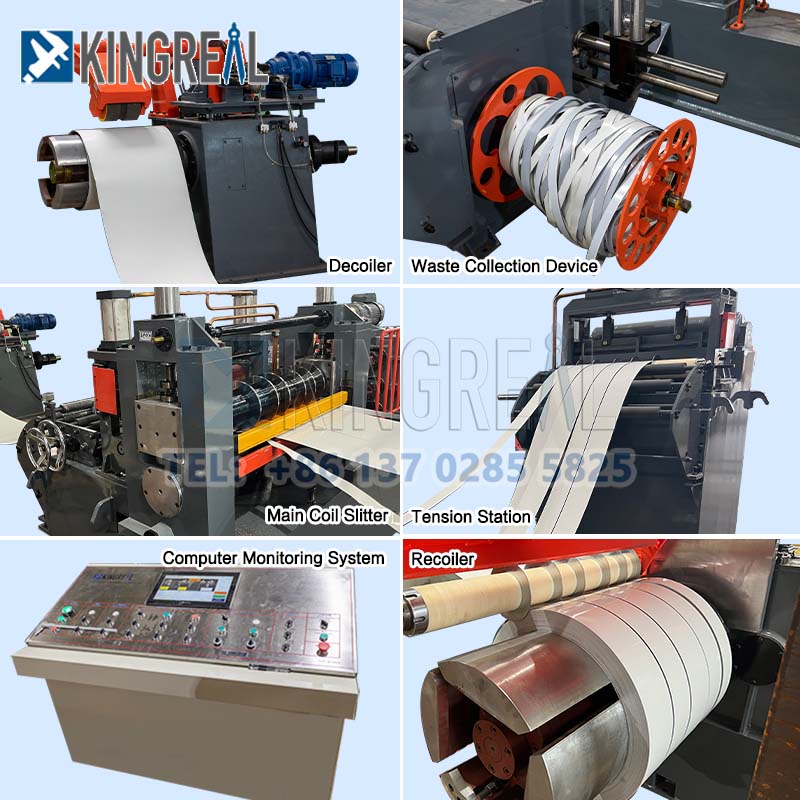

Wózek załadowczy → Odwijak hydrauliczny → Podawanie, poziomowanie rolek → Stół przejściowy głowicy ścinającej → Korekta odchylenia → Ścinanie noża okrągłego → Drut odpadowy Chwytak do przewijania → Maszyna do wstępnej separacji, napinająca, rolka do pomiaru długości → Nawijanie, prasowanie i dzielenie → Wózek rozładowczy → Sterowanie hydrauliczne → Sterowanie elektryczne
● Budowa i zastosowanie: Urządzenie to służy do mocowania i przenoszenia rolek stalowych, otwierania rolek stalowych oraz realizuje funkcję rozwijania naprężenia. Składa się z ramy, szpuli, układu przeniesienia napędu, układu podnoszenia i obkurczania, układu materiału prasującego, układu napinającego, układu smarowania, układu hydraulicznego i tak dalej.
● Układ przeniesienia napędu: silnik konwersji częstotliwości napędza wrzeciono maszyny odwijającej, aby się obracało i realizowało aktywne odwijanie.
System wznoszenia i kurczenia: cylinder wznoszący i kurczący zapewnia napięcie, dzięki czemu gniazdo ślizgowe na wrzecionie powoduje przesuwanie, suwak w kształcie klina i gniazdo ślizgowe powodują przemieszczenie, aby zrealizować wznoszenie i kurczenie się szpuli.
● Budowa i zastosowanie: Służy do sterowania synchronizacją i buforowaniem prędkości taśmy stalowej pomiędzy krajarką a podajnikiem. Powierzchnia stołu wykonana jest z nylonowej płyty, która zapobiega zarysowaniu powierzchni płyty. Przełącznik optyczny kontroluje położenie pasa stalowego w komorze pod napięciem, co pozwala na utrzymanie wystarczającej pojemności magazynowej w szybie.

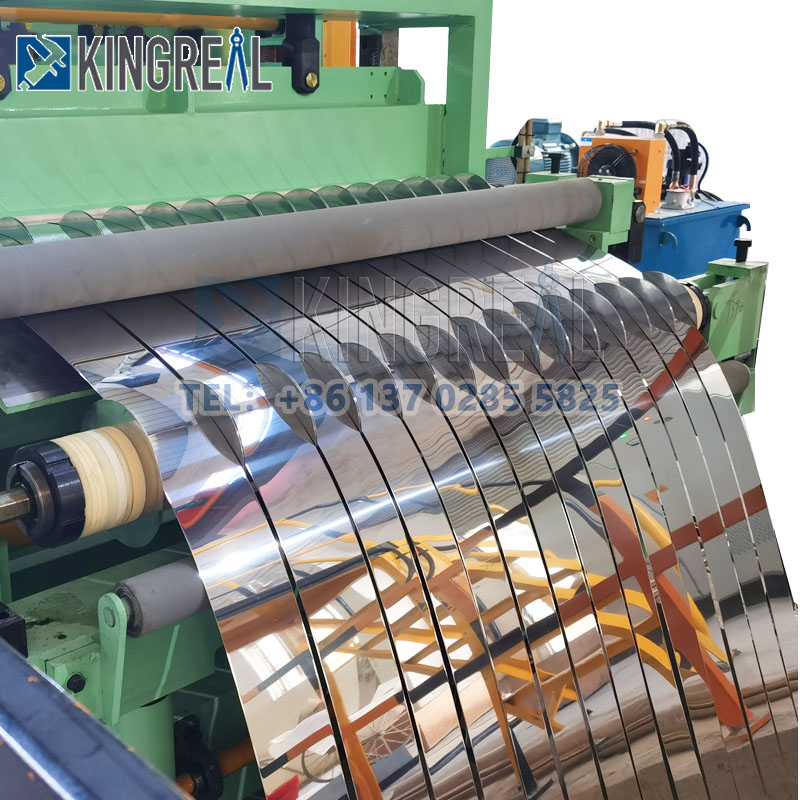

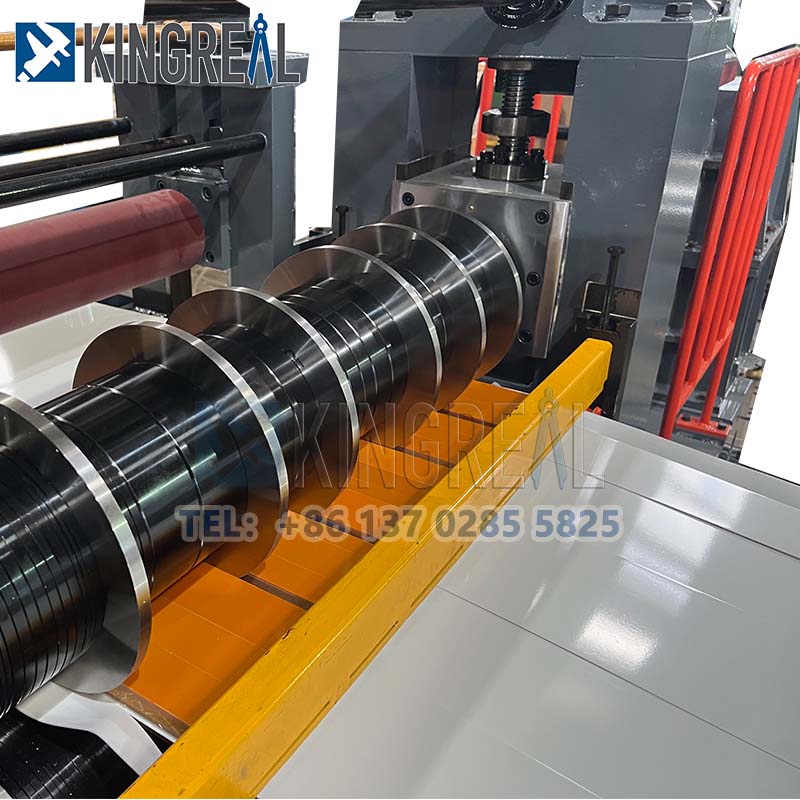

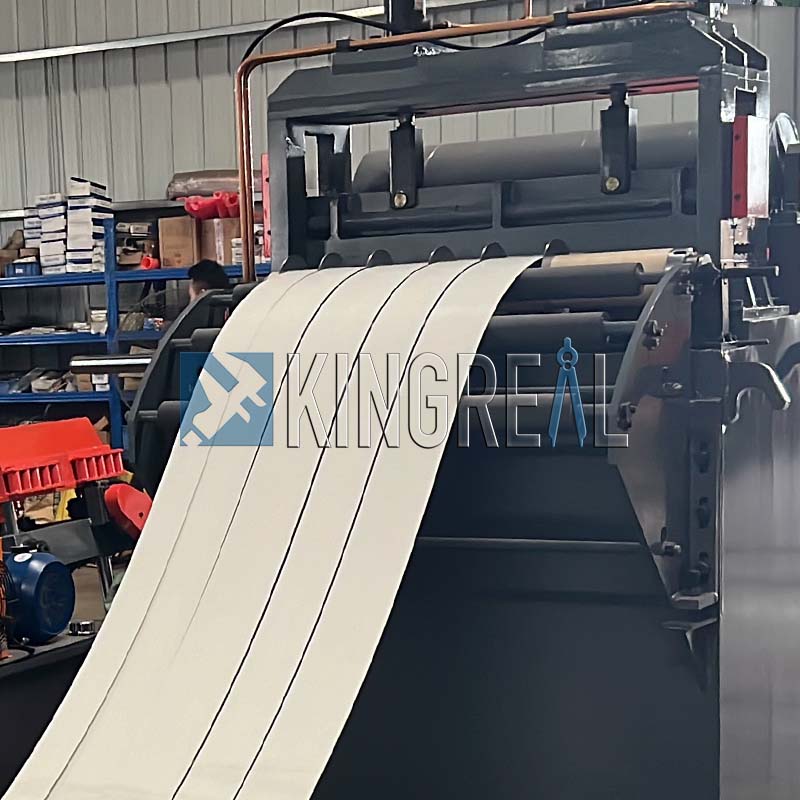

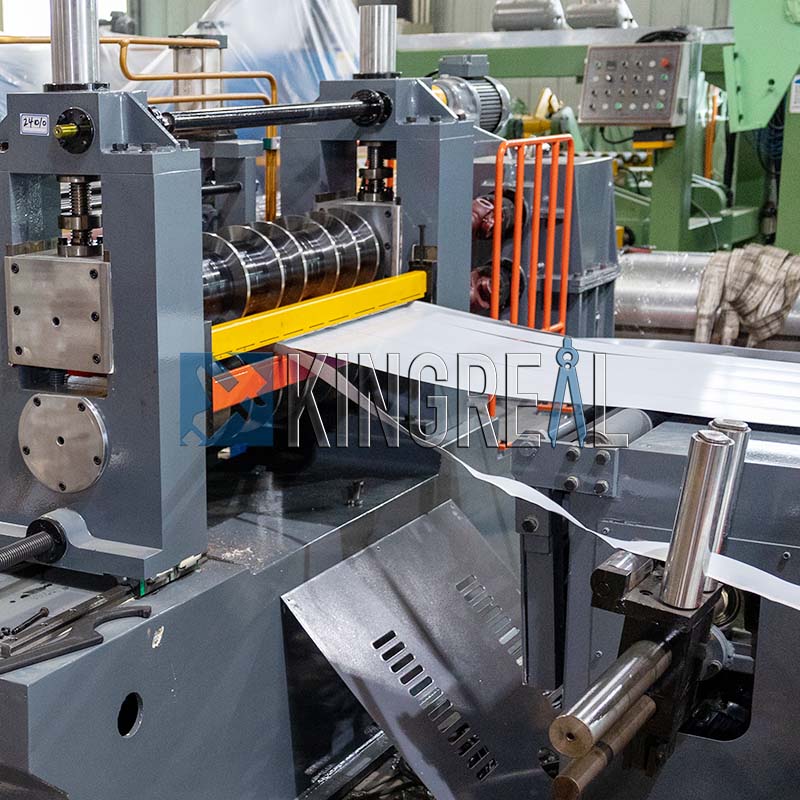

● Budowa i zastosowanie: Krajarka jest urządzeniem do wzdłużnego cięcia zwojów taśmy na różne szerokości. Zmieniając kombinowaną przekładkę, można elastycznie zmieniać szerokość ścinanego produktu. Regulacja wału noża obejmuje nieruchomy wał dolny, regulacja wału górnego w celu synchronicznej regulacji rozstawu wałów noża przekładni ślimakowej, wysoka precyzyjna kontrola szczeliny między wałem górnym a wałem dolnym. Wałek noża górnego i dolnego mocowane są osiowo za pomocą nakrętek, a końce wałka noża górnego i dolnego wyposażone są w tuleje zabezpieczające noże. Przyjmując ramę otwieraną z boku, wygodnie jest wymienić ostrze.
Główna konstrukcja: płyta stalowa, gniazdo odlewnicze, przekładnia synchroniczna, uniwersalny napęd przyłączeniowy, elektryczne urządzenie do podnoszenia śrub.
(KINGREAL wita wszystkich klientów do odwiedzenia nas!)
P1: Jak długo będziesz wysyłać propozycję i ofertę?
A1: Będziemy potrzebować około 3 ~ 7 dni na zaprojektowanie propozycji po zebraniu wszystkich niezbędnych szczegółów wyżej wymienionych informacji.
P2: Kiedy powiesz mi cenę?
A2: Po potwierdzeniu wszystkich szczegółowych konfiguracji linii maszyn, jesteśmy w stanie złożyć ofertę
P4: Jak długo potrzebujesz na instalację i uruchomienie linii maszyn?
A4: Zwykle jeden tydzień na instalację i przeszkolenie pracowników w zakresie obsługi.
P5: Ile osób przyjdzie, aby zainstalować i uruchomić linię maszyn?
Odpowiedź 5: Zwykle do wykonania wszystkiego wystarczy 1 inżynier. Wszystkie jego wydatki podczas tej podróży zostaną odpowiednio opłacone przez kupującego.
