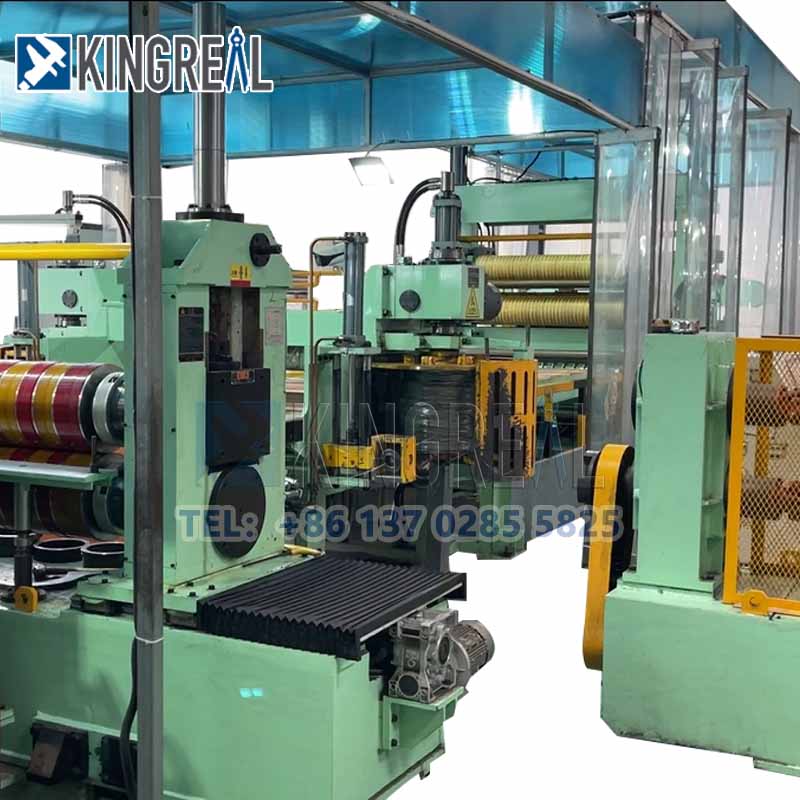

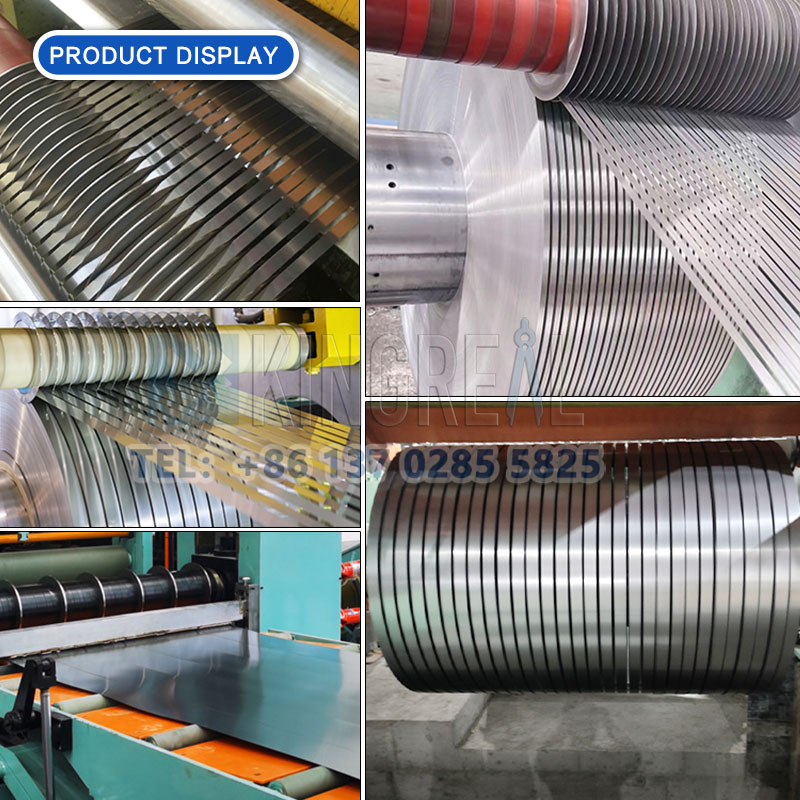

Maszyna do cięcia wzdłużnego z podwójną głowicą krajającą 1300 mm, linia do cięcia wzdłużnego zwojów stali jest jednym z najbardziej charakterystycznych urządzeń do przetwarzania cewek KINGREAL STEEL SLITTER. Konstrukcja z podwójną głowicą krajarską jest odpowiednia dla cewek o średnicy 0,3-3 MM, aby osiągnąć wydajność produkcji cięcia wzdłużnego cewek z dużą prędkością wynoszącą 220 M/min. Linia do cięcia wzdłużnego stali szybkotnącej jest obecnie sprzedawana do Turcji, Rosji, Arabii Saudyjskiej i innych krajów.
Maszyna do cięcia wzdłużnego z podwójną głowicą krajarską KINGREAL 1300MM jest przeznaczona do precyzyjnego cięcia wzdłużnego aluminium, stali ocynkowanej, walcowanych na gorąco, walcowanych na zimno i wielu innych popularnych cewek metalowych, aby spełnić różne wymagania klientów w zakresie cięcia wzdłużnego, w tym prędkość, ilość i jakość cięcia.
Konstrukcja podwójnego gniazda noża umożliwia cięcie różnych rozmiarów cewek na tej samej linii produkcyjnej, co znacznie poprawia wydajność produkcji poprzez wymianę gniazda noża i zyskało przychylność wielu klientów.
Oprócz konstrukcji z podwójnym gniazdem noża, maszyna do cięcia blachy stalowej KINGREAL jest również przeznaczona dla klientów w celu ochrony pokrywy maszyny, poprawy bezpieczeństwa produkcji w procesie cięcia wzdłużnego, zgodnie z wymaganiami produkcyjnymi klienta. Obecnie z powodzeniem działa w fabryce klienta z Arabii Saudyjskiej.
1. Cewka o dużej prędkości przycięta na długość
2. Maszyna do cięcia wzdłużnego wąskich pasków
3. Maszyna do perforowania blachy
4. Linia podajnika prostownicy rozwijającej
Ładowanie cewki - Odwijak hydrauliczny - Prostownica o wysokiej precyzji - Mostek pętlowy - Maszyna do cięcia wzdłużnego - Krawędź walcowania odpadów - Most pętlowy - Naprężenie - Maszyna do przewijania
|
NIE |
Część |
Ilość |
|
1 |
Ładowanie koszyka |
1 zestaw |
|
2 |
Hydrauliczny rozwijak wspornikowy |
1 zestaw |
|
3 |
Prostownica pięciorolkowa |
1 zestaw |
|
4 |
Most Pętlowy |
2 Zestaw |
|
5 |
Maszyna do cięcia wzdłużnego |
2 Zestaw |
|
6 |
Przewijanie odpadów |
1 zestaw |
|
7 |
Przewijanie hydrauliczne |
1 zestaw |
|
8 |
Układ hydrauliczny |
1 zestaw |
|
9 |
Elektroniczny system sterowania |
1 zestaw |
|
10 |
Indywidualna tarcza ochronna części |
1 zestaw |
|
Parametry surowca |
|
|
Materiał cewki |
Aluminium, stal, stal ocynkowana itp |
|
Grubość cewki |
0,3-3 MM |
|
Szerokość cewki |
500-12500MM |
|
Cewka Waga |
15 ton |
|
Gotowe parametry produktu |
|
|
Tolerancja szerokości |
≤±0,05 mm |
|
Prostoliniowość cięcia |
≤1mm/2000mm |
|
Odpady ścinkowe |
≥2 mm |
|
Parametry maszyny do cięcia wzdłużnego |
|
|
Prędkość robocza |
100-180 mln/min |
|
Źródło zasilania |
380 V/50 Hz |
|
Zainstalowana pojemność |
około 280 kW |

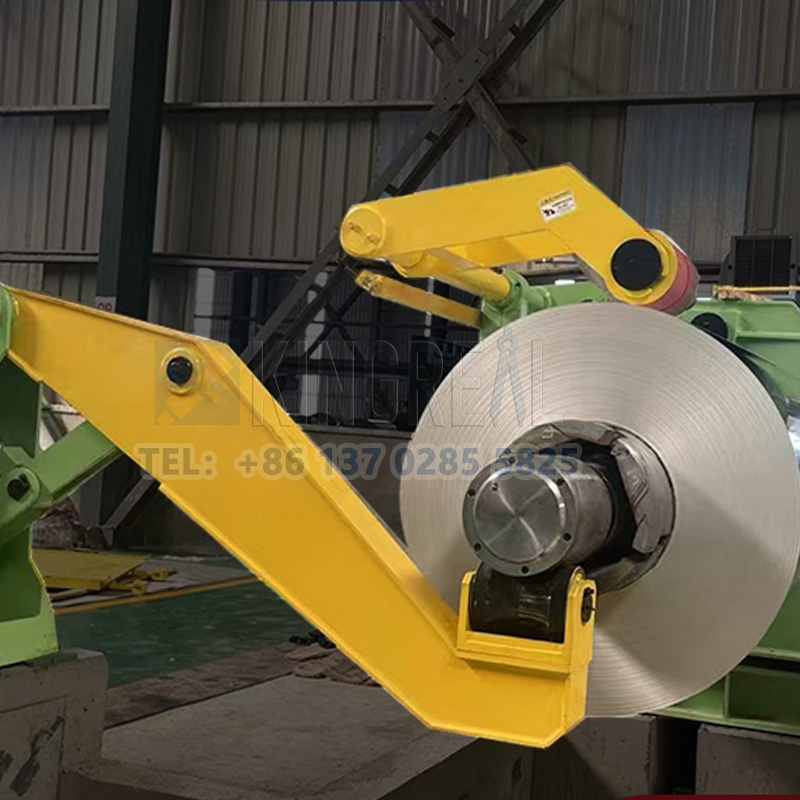

① Hydrauliczny rozwijacz wspornikowy
Hydrauliczne rozwijacze wspornikowe są szczególnie ważne w urządzeniach do szybkich maszyn do cięcia wzdłużnego metalu, ponieważ można je napędzać silnikiem, aby uzyskać obrót szpuli, tak aby utrzymać taśmę pod naprężeniem podczas górnego odwijania pod układem napędowym.
Hydrauliczne rozwijacze wspornikowe są szczególnie ważne w urządzeniach do szybkich maszyn do cięcia wzdłużnego metalu, ponieważ można je napędzać silnikiem, aby uzyskać obrót szpuli, tak aby utrzymać taśmę pod naprężeniem podczas górnego odwijania pod układem napędowym.

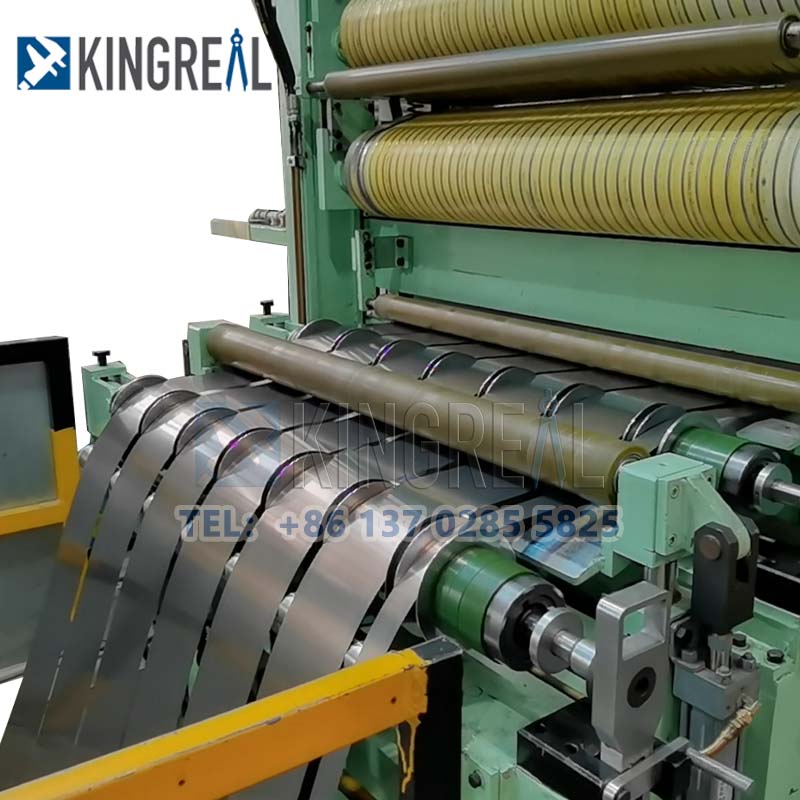

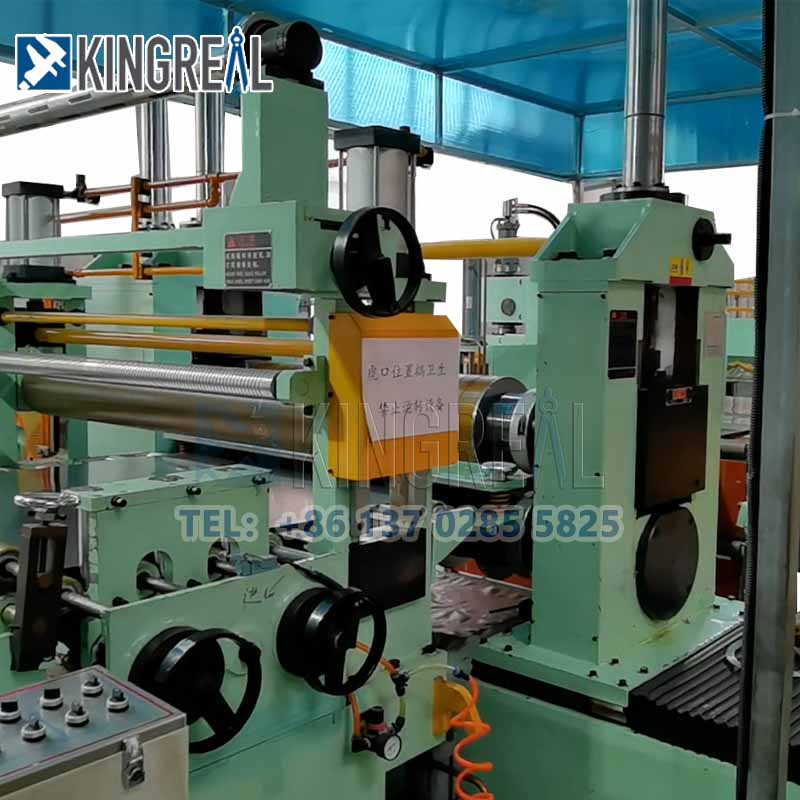

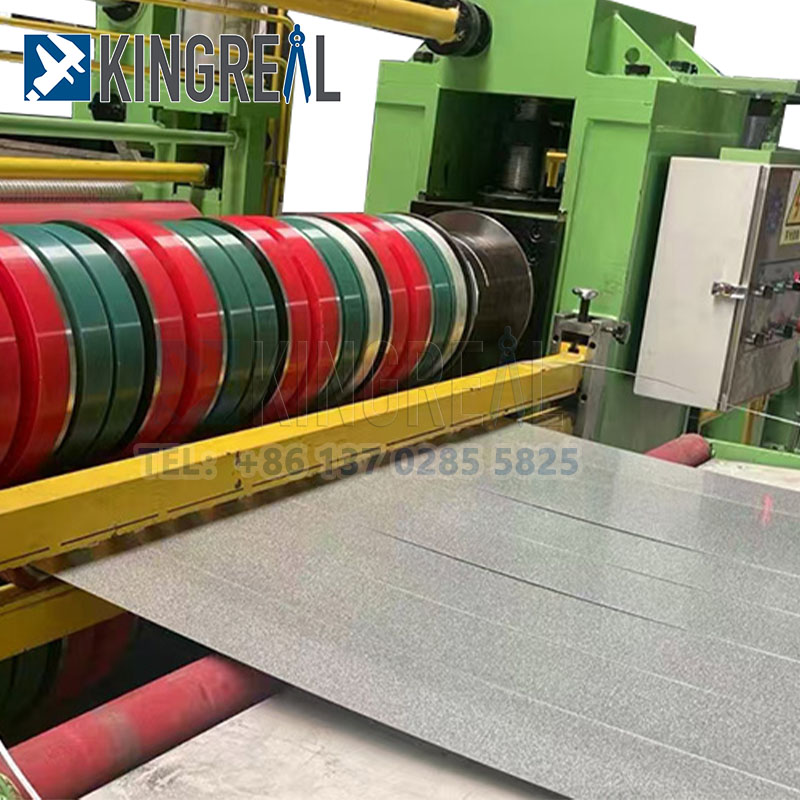

① Maszyna do cięcia wzdłużnego z podwójną głowicą krajarki
A. Rama główna korpusu: stal profilowa, płyta stalowa, zespawane ze sobą, wyżarzane w celu wyeliminowania naprężeń, a następnie obrabiana powierzchnia odniesienia.
Konstrukcja podwójnego gniazda noża umożliwia cięcie różnych rozmiarów cewek na tej samej linii produkcyjnej, co znacznie poprawia wydajność produkcji poprzez wymianę gniazda noża i zyskało przychylność wielu klientów.
C. Materiał trzonu noża: 42CrMo, specyfikacja 200 mm × 1300 mm, z rowkiem wpustowym, poprzez obróbkę zgrubną, obróbkę odpuszczaną, obróbkę średnioczęstotliwościową, szlifowanie, chromowanie na twardo, ponowne szlifowanie i inne 8 procesów;

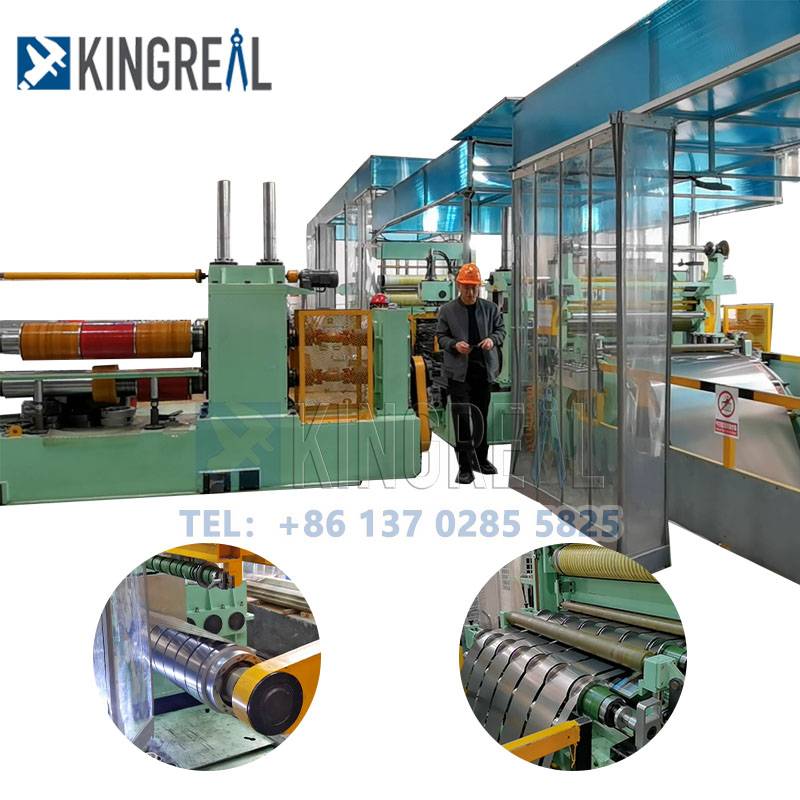

① Tarcza ochronna:
Osłona maszyny ochronnej w maszynie do cięcia metalu ma następujące role i cechy:
Ochrona sprzętu: osłona ochronna maszyny może odizolować maszynę od bezpośredniego kontaktu z otaczającym środowiskiem, zapobiec przedostawaniu się kurzu, plam wodnych, oleju, wiórów i innych zanieczyszczeń do wnętrza maszyny, aby poprawić żywotność maszyny.
Bezpieczeństwo pracy: osłona maszyny zapewnia bezpieczeństwo operatora i otaczającego go personelu, zapobiega bezpośredniemu kontaktowi personelu z szybko poruszającymi się częściami, przewodnikami naładowanymi elektrycznie lub innymi niebezpiecznymi częściami oraz pozwala uniknąć wypadków.
▶ 1. Kompletne rozwiązania w zakresie sprzętu do przetwarzania cewek;
▶ 2. Profesjonalny zespół techniczny
-Program projektowania przedsprzedażowego; -Profesjonalna produkcja podczas sprzedaży; -Usługa instalacji posprzedażnej;
▶ 3. Liczne przypadki projektów
Z sukcesem sprzedaliśmy nasze maszyny do cięcia wzdłużnego do Turcji, Arabii Saudyjskiej, Indii i Rosji.
